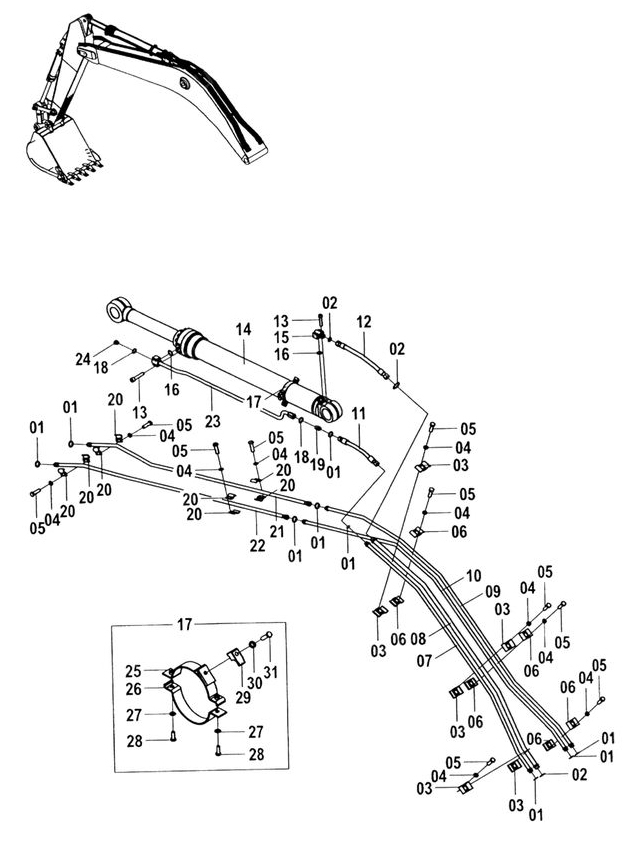

Трубопровод стрелы C

← Трубопровод стрелы B Трубопровод стрелы D →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

Каталожный номер:12B0021

Комплект:9

Примечание:

№ на схеме:02

Наименование:КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

Каталожный номер:12B0224

Комплект:3

Примечание:

№ на схеме:03

Наименование:ХОМУТ

Каталожный номер:22A0495

Комплект:6

Примечание:

№ на схеме:04

Наименование:ШАЙБА ГРОВЕРА

Каталожный номер:06B0008

Комплект:40

Примечание:

№ на схеме:05

Наименование:БОЛТ

Каталожный номер:00B0239

Комплект:40

Примечание:

№ на схеме:06

Наименование:ХОМУТ

Каталожный номер:22A0494

Комплект:6

Примечание:

№ на схеме:07

Наименование:ТРУБКА

Каталожный номер:10D1528

Комплект:1

Примечание:

№ на схеме:08

Наименование:ТРУБКА

Каталожный номер:10D1529

Комплект:1

Примечание:

№ на схеме:09

Наименование:ТРУБКА

Каталожный номер:10D1531

Комплект:1

Примечание:

№ на схеме:10

Наименование:ТРУБКА

Каталожный номер:10D1530

Комплект:1

Примечание:

№ на схеме:11

Наименование:ШЛАНГ

Каталожный номер:06С0128

Комплект:1

Примечание:

№ на схеме:12

Наименование:ШЛАНГ

Каталожный номер:07С0333

Комплект:1

Примечание:

№ на схеме:13

Наименование:ВИНТ

Каталожный номер:04B0153

Комплект:8

Примечание:

№ на схеме:14

Наименование:ГИДРОЦИЛИНДР РУКОЯТИ

Каталожный номер:10С0271

Комплект:1

Примечание:

№ на схеме:15

Наименование:СОЕДИНИТЕЛЬНЫЙ БЛОК

Каталожный номер:72A0025

Комплект:1

Примечание:

№ на схеме:16

Наименование:КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

Каталожный номер:12B0251

Комплект:2

Примечание:

№ на схеме:17

Наименование:ХОМУТ

Каталожный номер:09С0140

Комплект:1

Примечание:

№ на схеме:18

Наименование:КОЛЬЦО КРУГЛОГО СЕЧЕНхЯ

Каталожный номер:12B0055

Комплект:2

Примечание:

№ на схеме:19

Наименование:СМЫЧКА

Каталожный номер:00A1022

Комплект:1

Примечание:

№ на схеме:20

Наименование:ТРУБКА

Каталожный номер:22A0493

Комплект:8

Примечание:

№ на схеме:21

Наименование:ТРУБКА

Каталожный номер:10D1534

Комплект:1

Примечание:

№ на схеме:22

Наименование:ТРУБКА

Каталожный номер:10D1532

Комплект:1

Примечание:

№ на схеме:23

Наименование:ТРУБКА

Каталожный номер:38С0057

Комплект:1

Примечание:

№ на схеме:24

Наименование:ЗАГЛУШКА

Каталожный номер:05A0062

Комплект:1

Примечание:

№ на схеме:25

Наименование:ХОМУТ

Каталожный номер:17D0082

Комплект:1

Примечание:

№ на схеме:26

Наименование:ХОМУТ

Каталожный номер:21A1246

Комплект:1

Примечание:

№ на схеме:27

Наименование:ШАЙБА

Каталожный номер:06B0001

Комплект:2

Примечание:

№ на схеме:28

Наименование:БОЛТ

Каталожный номер:00B0019

Комплект:2

Примечание:

№ на схеме:29

Наименование:ХОМУТ

Каталожный номер:72A0248

Комплект:1

Примечание:

№ на схеме:30

Наименование:ШАЙБА

Каталожный номер:06B0007

Комплект:1

Примечание:

№ на схеме:31

Наименование:БОЛТ

Каталожный номер:01B0036

Комплект:1

Примечание:
