Стрела

Стрела

← Ведущее колесо Рукоять (2910мм) →

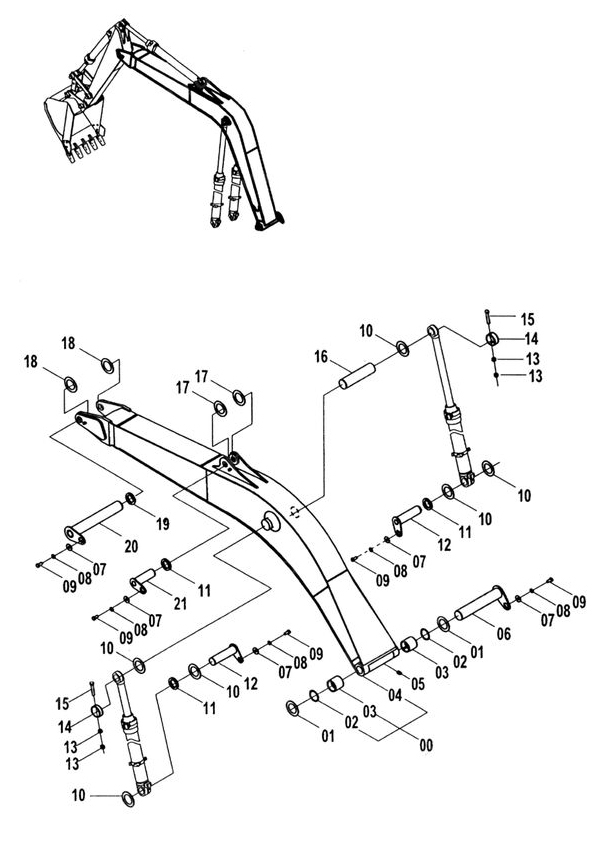

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:00
Наименование:СТРЕЛА
Каталожный номер:43C0267
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:01
Наименование:ШАЙБА
Каталожный номер:28C0023
Комплект:2
Примечание:Количество зависит от модели машины.
0 ₽
шт
№ на схеме:02
Наименование:КОЛЬЦО
Каталожный номер:13B0260
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:ГИЛЬЗА
Каталожный номер:55A0641
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:СТРЕЛА
Каталожный номер:21D0198
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:КЛАПАН ДЛЯ НАКАЧКИ СМАЗКИ
Каталожный номер:10B0014
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:ПАЛЕЦ
Каталожный номер:11D0190
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:ШАЙБА
Каталожный номер:12A0487
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:ШАЙБА
Каталожный номер:06B0016
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:БОЛТ
Каталожный номер:00B0321
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:ШАЙБА
Каталожный номер:28C0024
Комплект:6
Примечание:Количество зависит от модели машины.
0 ₽
шт
№ на схеме:11
Наименование:ПЛАСТИНА
Каталожный номер:15A0695
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:ПАЛЕЦ
Каталожный номер:11D0186
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:ГАЙКА
Каталожный номер:03B0294
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:ГИЛЬЗА
Каталожный номер:55A0268
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:БОЛТ
Каталожный номер:01B0124
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:ПАЛЕЦ
Каталожный номер:60A0025
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:ШАЙБА
Каталожный номер:28C0042
Комплект:2
Примечание:Количество зависит от модели машины.
0 ₽
шт
№ на схеме:18
Наименование:ШАЙБА
Каталожный номер:28C0023
Комплект:2
Примечание:Количество зависит от модели машины.
0 ₽
шт
№ на схеме:19
Наименование:ПЛАСТИНА
Каталожный номер:15A0698
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:ПАЛЕЦ
Каталожный номер:11A0189
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:ПАЛЕЦ
Каталожный номер:11A0187
Комплект:1
Примечание:
