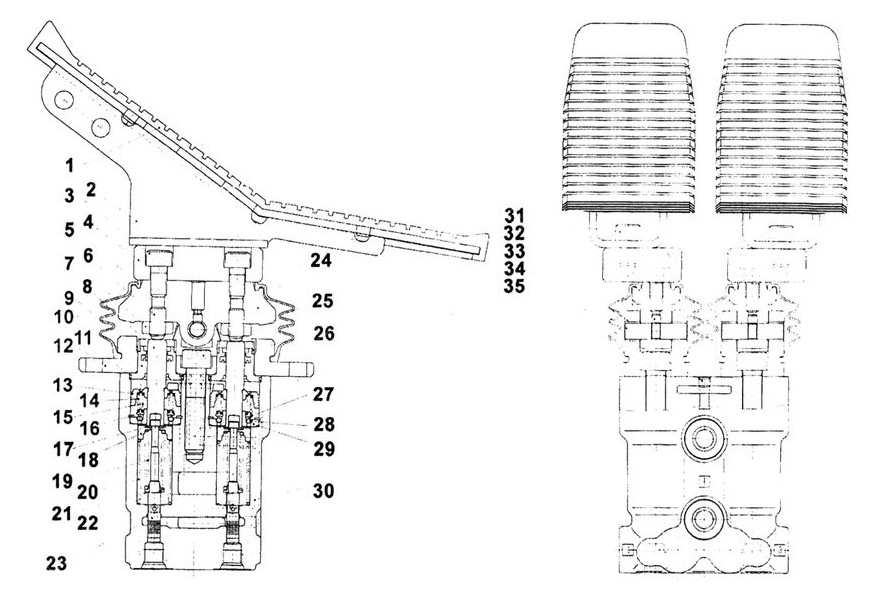

12С0264-1 Клапан педали хода

← 12С0425 Клапан правого джойстика 12С0256 Дополнительный клапан →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ПОКРЫТИЕ ПЕДАЛИ

Каталожный номер:83A0461

Комплект:2

Примечание:

№ на схеме:2

Наименование:ПЕДАЛЬ

Каталожный номер:26A0537

Комплект:2

Примечание:

№ на схеме:3

Наименование:ВИНТ

Каталожный номер:04B0383

Комплект:4

Примечание:

№ на схеме:4

Наименование:БЛОК

Каталожный номер:18A1156

Комплект:2

Примечание:

№ на схеме:5

Наименование:ГОФРИРОВАННЫЙ ЧЕХОЛ

Каталожный номер:83A0460

Комплект:2

Примечание:

№ на схеме:6

Наименование:ВИНТ ПРЕДОХРАНИТЕЛЬНЫЙ

Каталожный номер:3480382

Комплект:4

Примечание:

№ на схеме:7

Наименование:ГАЙКА СТОПОРНАЯ

Каталожный номер:03B0614

Комплект:4

Примечание:

№ на схеме:8

Наименование:СТЕРЖЕНЬ

Каталожный номер:65A0101

Комплект:4

Примечание:

№ на схеме:9

Наименование:УПЛОТНИТЕЛЬ

Каталожный номер:80A0241

Комплект:4

Примечание:

№ на схеме:10

Наименование:ЗАГЛУШКА

Каталожный номер:05A0243

Комплект:4

Примечание:

№ на схеме:11

Наименование:КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

Каталожный номер:12B0727

Комплект:4

Примечание:

№ на схеме:12

Наименование:КРЫШКА

Каталожный номер:78A0120

Комплект:2

Примечание:

№ на схеме:13

Наименование:ПОРШЕНЬ

Каталожный номер:50A0147

Комплект:4

Примечание:

№ на схеме:14

Наименование:ПРУЖИНА

Каталожный номер:10B0111

Комплект:4

Примечание:

№ на схеме:15

Наименование:ПРУЖИНА

Каталожный номер:10B0112

Комплект:4

Примечание:

№ на схеме:16

Наименование:КОЛЬЦО СТОПОРНОЕ

Каталожный номер:80A0242

Комплект:4

Примечание:

№ на схеме:17

Наименование:ШАЙБА

Каталожный номер:56A0365

Комплект:8

Примечание:

№ на схеме:18

Наименование:ГНЕЗДО

Каталожный номер:71А0244

Комплект:4

Примечание:

№ на схеме:19

Наименование:ПРУЖИНА

Каталожный номер:10B0113

Комплект:4

Примечание:

№ на схеме:20

Наименование:ПРУЖИНА

Каталожный номер:10B0110

Комплект:4

Примечание:

№ на схеме:21

Наименование:ШАЙБА

Каталожный номер:57A0478

Комплект:4

Примечание:

№ на схеме:22

Наименование:ШАЙБА

Каталожный номер:06B0302

Комплект:4

Примечание:

№ на схеме:23

Наименование:ЗОЛОТНИК

Каталожный номер:65A0102

Комплект:2

Примечание:

№ на схеме:24

Наименование:КУЛАЧОК

Каталожный номер:47A0060

Комплект:2

Примечание:

№ на схеме:25

Наименование:ВИНТ

Каталожный номер:04B0384

Комплект:2

Примечание:

№ на схеме:26

Наименование:КОЛПАЧОК КЛАПАНА НАКАЧКИ СМАЗКИ

Каталожный номер:88A0611

Комплект:4

Примечание:

№ на схеме:27

Наименование:ГНЕЗДО

Каталожный номер:71A0245

Комплект:4

Примечание:

№ на схеме:28

Наименование:ШАРИК

Каталожный номер:20B0058

Комплект:12

Примечание:

№ на схеме:29

Наименование:ВКЛАДЫШ

Каталожный номер:55A1324

Комплект:4

Примечание:

№ на схеме:30

Наименование:КОРПУС

Каталожный номер:78A0121

Комплект:1

Примечание:

№ на схеме:31

Наименование:ВИНТ

Каталожный номер:04B0385

Комплект:4

Примечание:

№ на схеме:32

Наименование:ВИНТ ПРЕДОХРАНИТЕЛЬНЫЙ

Каталожный номер:04B0381

Комплект:2

Примечание:

№ на схеме:33

Наименование:ВКЛАДЫШ

Каталожный номер:55A1325

Комплект:4

Примечание:

№ на схеме:34

Наименование:ВАЛ КУЛАЧКОВЫЙ

Каталожный номер:61A0549

Комплект:2

Примечание:

№ на схеме:35

Наименование:ЗАГЛУШКА

Каталожный номер:05A0244

Комплект:2

Примечание:
