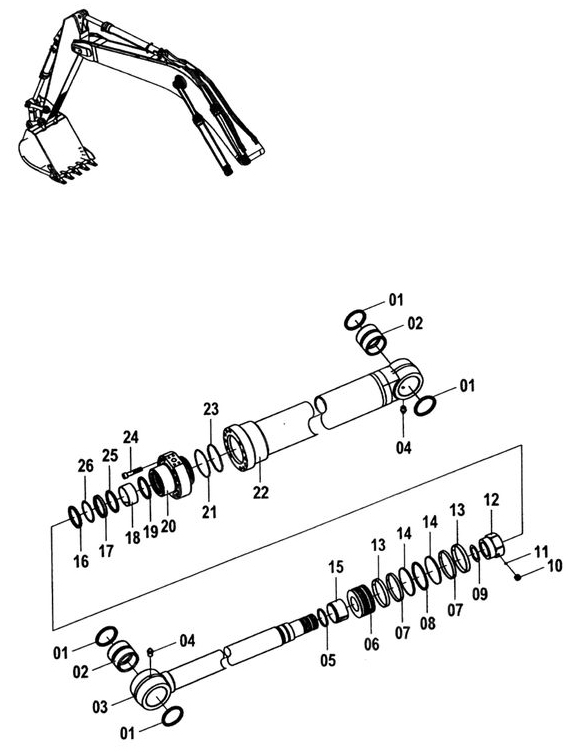

10C0107 & 10C0106 Гидроцилиндр стрелы

← Дополнительный трубопровод C - 2.4 М Рукоять 10C0271 Гидроцилиндр рукояти →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:ТРУБКА

Каталожный номер:13D0235

Комплект:1

Примечание:

№ на схеме:01

Наименование:КОЛЬЦО МАСЛОСЪЕМНОЕ

Каталожный номер:13B0236

Комплект:4

Примечание:

№ на схеме:02

Наименование:ВТУЛКА ПАЛЬЦА

Каталожный номер:55A0724

Комплект:2

Примечание:

№ на схеме:03

Наименование:ШТАНГА

Каталожный номер:61A0296

Комплект:1

Примечание:

№ на схеме:04

Наименование:КЛАПАН ДЛЯ НАКАЧКИ СМАЗКИ

Каталожный номер:10B0014

Комплект:2

Примечание:

№ на схеме:05

Наименование:УПЛОТНЕНИЕ

Каталожный номер:80A0164

Комплект:1

Примечание:

№ на схеме:06

Наименование:ПОРШЕНЬ

Каталожный номер:50A0082

Комплект:1

Примечание:

№ на схеме:07

Наименование:КОЛЬЦО УПЛОТНИТЕЛЬНОЕ

Каталожный номер:76A0106

Комплект:1

Примечание:

№ на схеме:08

Наименование:КОЛЬЦО УПЛОТНИТЕЛЬНОЕ

Каталожный номер:34A0226

Комплект:1

Примечание:

№ на схеме:09

Наименование:ПРОКЛАДКА

Каталожный номер:57A0238

Комплект:1

Примечание:

№ на схеме:10

Наименование:ВИНТ ПРЕДОХРАНИТЕЛЬНЫЙ

Каталожный номер:04B0284

Комплект:1

Примечание:

№ на схеме:11

Наименование:ШАРИК

Каталожный номер:20В0046

Комплект:1

Примечание:

№ на схеме:12

Наименование:ГАЙКА

Каталожный номер:0ЗВ0465

Комплект:1

Примечание:

№ на схеме:13

Наименование:КОЛЬЦО УПЛОТНИТЕЛЬНОЕ

Каталожный номер:76А0105

Комплект:2

Примечание:

№ на схеме:14

Наименование:КОЛЬЦО ЗАЩИТНОЕ

Каталожный номер:07В0083

Комплект:2

Примечание:

№ на схеме:15

Наименование:КОЛЬЦО

Каталожный номер:55А0725

Комплект:1

Примечание:

№ на схеме:16

Наименование:КОЛЬЦО МАСЛОСЪЕМНОЕ

Каталожный номер:13В0237

Комплект:1

Примечание:

№ на схеме:17

Наименование:КОЛЬЦО U-ОБРАЗНОГО СЕЧЕНИЯ

Каталожный номер:З0А0165

Комплект:1

Примечание:

№ на схеме:18

Наименование:ВКЛАДЫШ

Каталожный номер:76А0107

Комплект:1

Примечание:

№ на схеме:19

Наименование:КОЛЬЦО ПРУЖИННОЕ

Каталожный номер:80А0167

Комплект:1

Примечание:

№ на схеме:20

Наименование:ГОЛОВКА ЦИЛИНДРА

Каталожный номер:53А0282

Комплект:1

Примечание:

№ на схеме:21

Наименование:КОЛЬЦО ЗАЩИТНОЕ

Каталожный номер:07В0085

Комплект:1

Примечание:

№ на схеме:22

Наименование:ТРУБКА

Каталожный номер:13D0236

Комплект:1

Примечание:

№ на схеме:23

Наименование:КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

Каталожный номер:12B0505

Комплект:1

Примечание:

№ на схеме:24

Наименование:БОЛТ

Каталожный номер:04B0285

Комплект:12

Примечание:

№ на схеме:25

Наименование:КОЛЬЦО АМОРТИЗИРУЮЩЕЕ

Каталожный номер:80A0166

Комплект:1

Примечание:

№ на схеме:26

Наименование:КОЛЬЦО ЗАЩИТНОЕ

Каталожный номер:07B0084

Комплект:1

Примечание:
