Трубопровод подачи масла

← Площадка оператора в сборе Трубопровод откачки масла →

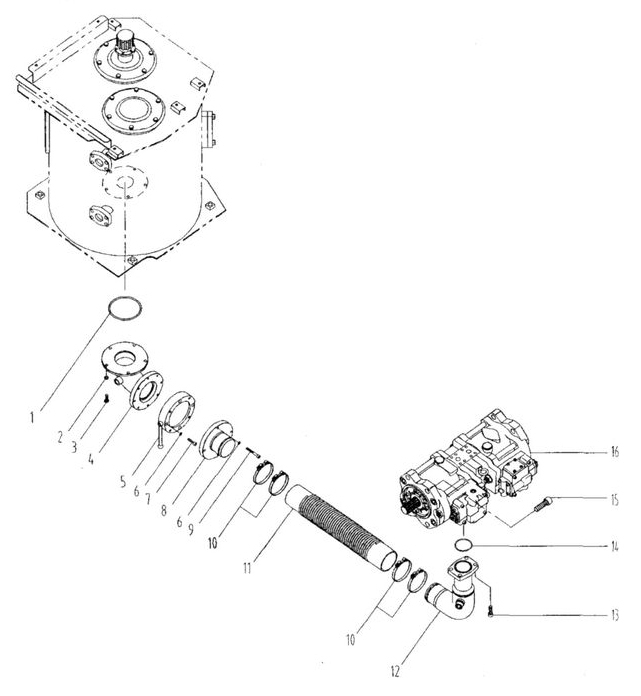

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Кольцо круглого сечения 125x5,3

Каталожный номер:12B0026

Комплект:1

Примечание:

№ на схеме:2

Наименование:Шайба 10

Каталожный номер:06B0002

Комплект:5

Примечание:

№ на схеме:3

Наименование:Болт M10x30-8,8-Zn.D

Каталожный номер:00B0019

Комплект:5

Примечание:

№ на схеме:4

Наименование:Отверстие выпускное

Каталожный номер:10D0299

Комплект:1

Примечание:

№ на схеме:5

Наименование:Вентиль

Каталожный номер:15C0001

Комплект:1

Примечание:

№ на схеме:6

Наименование:Шайба 8

Каталожный номер:06B0006

Комплект:8

Примечание:

№ на схеме:7

Наименование:Винт M8x35-8,8-Zn.D

Каталожный номер:04B0016

Комплект:4

Примечание:

№ на схеме:8

Наименование:Труба

Каталожный номер:10D0015

Комплект:1

Примечание:

№ на схеме:9

Наименование:Винт M8x70-8,8-Zn.D

Каталожный номер:04B0017

Комплект:4

Примечание:

№ на схеме:10

Наименование:Хомут Т-образный

Каталожный номер:09C0040

Комплект:4

Примечание:

№ на схеме:11

Наименование:Рукав

Каталожный номер:30A0067

Комплект:1

Примечание:

№ на схеме:12

Наименование:Патрубок всасывающий

Каталожный номер:10D0334

Комплект:1

Примечание:

№ на схеме:13

Наименование:Винт M12x40-10,9

Каталожный номер:04B0015

Комплект:4

Примечание:

№ на схеме:14

Наименование:Кольцо круглого сечения 65x3,55

Каталожный номер:12B0020

Комплект:1

Примечание:

№ на схеме:15

Наименование:Винт M20x60-10,9

Каталожный номер:04B0012

Комплект:4

Примечание:

№ на схеме:16

Наименование:Насос-дозатор

Каталожный номер:11C0005

Комплект:1

Примечание:
