Распределитель крановый

← Гидросистема управления 7 Гидрораспределитель однопутевой →

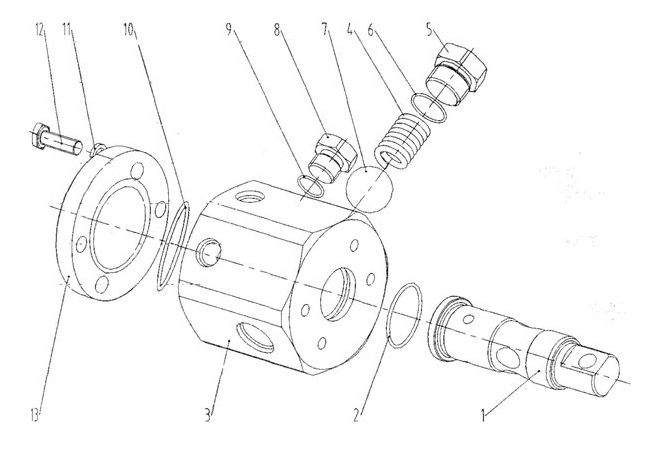

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Шток клапана

Каталожный номер:65A0007

Комплект:1

Примечание:

№ на схеме:2

Наименование:Кольцо круглого сечения 30x3.55

Каталожный номер:12B0015

Комплект:1

Примечание:

№ на схеме:3

Наименование:Корпус клапана

Каталожный номер:78A0003

Комплект:1

Примечание:

№ на схеме:4

Наименование:Пробка

Каталожный номер:00B0053

Комплект:2

Примечание:

№ на схеме:5

Наименование:Кольцо круглого сечения 24x2.4

Каталожный номер:12B0043

Комплект:2

Примечание:

№ на схеме:6

Наименование:Пружина

Каталожный номер:75A0005

Комплект:2

Примечание:

№ на схеме:7

Наименование:Шарик 12.7

Каталожный номер:20B0012

Комплект:2

Примечание:

№ на схеме:8

Наименование:Заглушка

Каталожный номер:03B0064

Комплект:3

Примечание:

№ на схеме:9

Наименование:Кольцо круглого сечения 16x2.4

Каталожный номер:12B0261

Комплект:3

Примечание:

№ на схеме:10

Наименование:Кольцо круглого сечения 46.2x3.55

Каталожный номер:12B0019

Комплект:1

Примечание:

№ на схеме:11

Наименование:Шайба 8

Каталожный номер:06B0006

Комплект:4

Примечание:

№ на схеме:12

Наименование:Болт М8х25-8.8-Zn.D

Каталожный номер:00B0085

Комплект:4

Примечание:

№ на схеме:13

Наименование:Крышка задняя

Каталожный номер:52A0015

Комплект:1

Примечание:
