Крышка-капот в сборе 4

Крышка-капот в сборе 4

← Крышка-капот в сборе 3 Крышка-капот в сборе 5 →

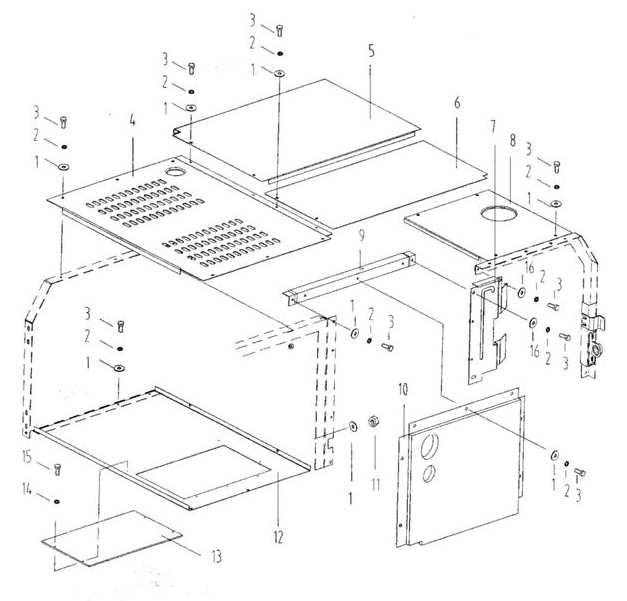

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Шайба 10-140HV-Zn.D
Каталожный номер:06B0001
Комплект:29
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Шайба 10
Каталожный номер:06B0002
Комплект:30
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Болт M10x20-8.8-Zn.D
Каталожный номер:00B0005
Комплект:30
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Крышка
Каталожный номер:36D0088
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Крышка
Каталожный номер:35C0014
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Крышка
Каталожный номер:35C0015
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Пластина
Каталожный номер:00D0216
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Крышка
Каталожный номер:36D0003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Сталь угловая
Каталожный номер:48D0004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Пластина
Каталожный номер:5C0126
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Гайка М10-8-Zn.D
Каталожный номер:03B0053
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Пластина
Каталожный номер:50D0037
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Пластина
Каталожный номер:20A1025
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Шайба 6
Каталожный номер:06B0003
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Болт M6x16-8.8-Zn.D
Каталожный номер:00B0005
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Шайба 10-140HV-Zn.D
Каталожный номер:06B0030
Комплект:3
Примечание:
