Кондиционер воздушный 2

Кондиционер воздушный 2

← Кондиционер воздушный 1 Кондиционер воздушный 3 →

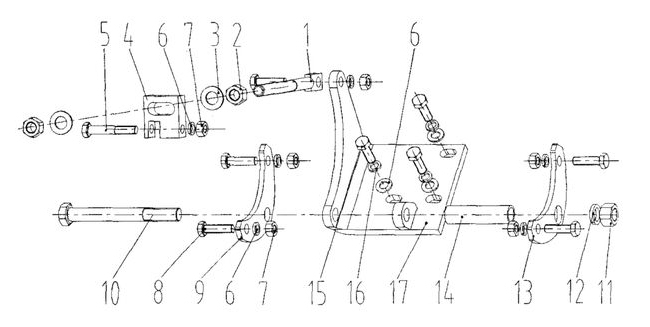

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Болт
Каталожный номер:88A0107
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Гайка М14-8-Zn.D
Каталожный номер:03B0111
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Шайба 14-140HV-Zn.D
Каталожный номер:06B0009
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Элемент регулировочный
Каталожный номер:16A0072
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Болт M10x60-8.8-Zn.D
Каталожный номер:01B0083
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Шайба 10
Каталожный номер:06B0002
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Гайка М10-8-Zn.D
Каталожный номер:03B0053
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Болт M10x35-8.8-Zn.D
Каталожный номер:00B0002
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Кронштейн
Каталожный номер:12A0149
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Болт M16x140-8.8-Zn.D
Каталожный номер:01B0119
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Гайка М16-8-Zn.D
Каталожный номер:03B0400
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Шайба 16
Каталожный номер:06B0015
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Кронштейн
Каталожный номер:12A0150
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Труба
Каталожный номер:35A0231
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Болт M10x30-8.8-Zn.D
Каталожный номер:00B0019
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Шайба 10-140HV-Zn.D
Каталожный номер:00B0001
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Опора
Каталожный номер:00D0525
Комплект:1
Примечание:
