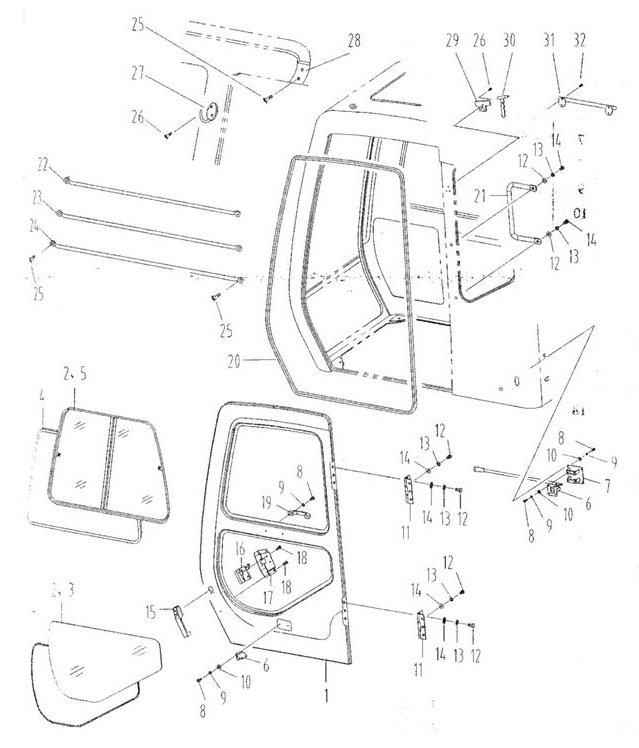

Кабина 3

← Кабина 2 Кабина 4 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Дверь

Каталожный номер:23D0272

Комплект:1

Примечание:

№ на схеме:2

Наименование:Клей

Каталожный номер:42B0005

Комплект:2

Примечание:

№ на схеме:3

Наименование:Стекло дверное

Каталожный номер:87A0063

Комплект:1

Примечание:

№ на схеме:4

Наименование:Уплотнение

Каталожный номер:84A0123

Комплект:2

Примечание:

№ на схеме:5

Наименование:Дверь в сборе

Каталожный номер:47C0126

Комплект:1

Примечание:

№ на схеме:6

Наименование:Замок-фиксатор

Каталожный номер:25C0010

Комплект:1

Примечание:

№ на схеме:7

Наименование:Крышка замка

Каталожный номер:02D0586

Комплект:1

Примечание:

№ на схеме:8

Наименование:Винт M6x16-4,8-Zn.D

Каталожный номер:03B0014

Комплект:12

Примечание:

№ на схеме:9

Наименование:Шайба 6

Каталожный номер:06B0003

Комплект:12

Примечание:

№ на схеме:10

Наименование:Шайба 6-140HV-Zn.D

Каталожный номер:06B0024

Комплект:10

Примечание:

№ на схеме:11

Наименование:Скоба дверная

Каталожный номер:17D0080

Комплект:2

Примечание:

№ на схеме:12

Наименование:Болт M10x25-8,8-Zn.D

Каталожный номер:00B0012

Комплект:14

Примечание:

№ на схеме:13

Наименование:Шайба 10

Каталожный номер:06B0002

Комплект:14

Примечание:

№ на схеме:14

Наименование:Шайба 10-140HV-Zn.D

Каталожный номер:06B0001

Комплект:14

Примечание:

№ на схеме:15

Наименование:Замок дверной

Каталожный номер:38C0010

Комплект:1

Примечание:

№ на схеме:16

Наименование:Сердцевина замка

Каталожный номер:25C0011

Комплект:1

Примечание:

№ на схеме:17

Наименование:Крышка

Каталожный номер:27A0170

Комплект:1

Примечание:

№ на схеме:18

Наименование:Винт M6x16-4,8-Zn.D

Каталожный номер:04B0209

Комплект:3

Примечание:

№ на схеме:19

Наименование:Поручень

Каталожный номер:85A0193

Комплект:1

Примечание:

№ на схеме:20

Наименование:Прокладка

Каталожный номер:35C0060

Комплект:1

Примечание:

№ на схеме:21

Наименование:Поручень

Каталожный номер:88A0280

Комплект:1

Примечание:

№ на схеме:22

Наименование:Брус заградительный I

Каталожный номер:34A0319

Комплект:1

Примечание:

№ на схеме:23

Наименование:Брус заградительный II

Каталожный номер:34A0320

Комплект:1

Примечание:

№ на схеме:24

Наименование:Брус заградительный III

Каталожный номер:34A0321

Комплект:1

Примечание:

№ на схеме:25

Наименование:Винт M6x16-4,8-Zn.D

Каталожный номер:04B0075

Комплект:10

Примечание:

№ на схеме:26

Наименование:Винт M4x16-4,8-Zn.D

Каталожный номер:04B0268

Комплект:5

Примечание:

№ на схеме:27

Наименование:Крюк для одежды

Каталожный номер:88A0283

Комплект:1

Примечание:

№ на схеме:28

Наименование:Прокладка буферная

Каталожный номер:84A0227

Комплект:2

Примечание:

№ на схеме:29

Наименование:Держатель для молотка

Каталожный номер:86A0107

Комплект:1

Примечание:

№ на схеме:30

Наименование:Молоток

Каталожный номер:88A0284

Комплект:1

Примечание:

№ на схеме:31

Наименование:Держатель для полотенец

Каталожный номер:88A0285

Комплект:1

Примечание:

№ на схеме:32

Наименование:Винт ST4,8x16-C-H-Zn.D

Каталожный номер:04B0044

Комплект:4

Примечание:
