Гидросистема управления 6

← Гидросистема управления 5 Гидросистема управления 7 →

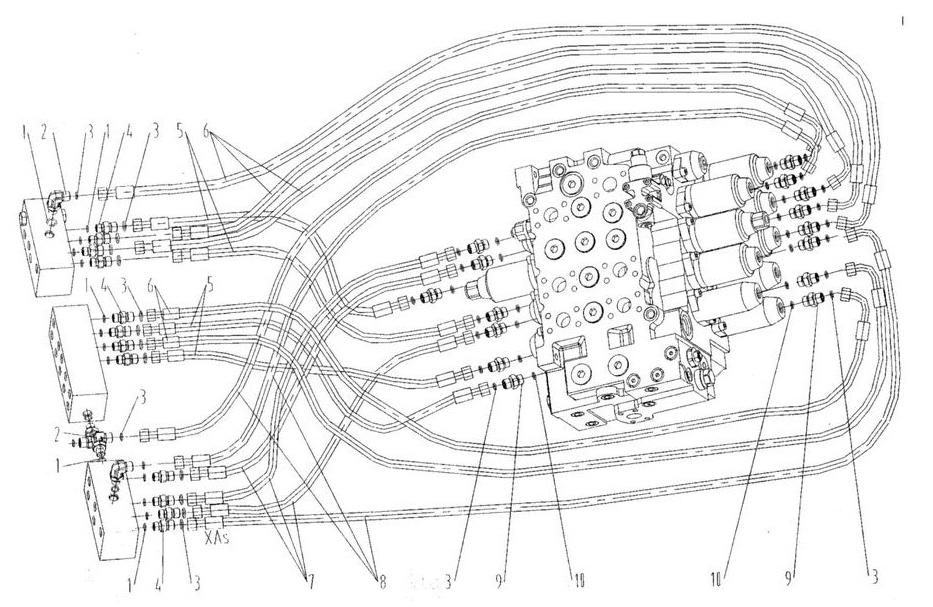

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Кольцо круглого сечения 16x2.4

Каталожный номер:12B0261

Комплект:15

Примечание:

№ на схеме:2

Наименование:Фитинг

Каталожный номер:31C0003

Комплект:3

Примечание:

№ на схеме:3

Наименование:Кольцо круглого сечения 9x1.8

Каталожный номер:12B0248

Комплект:30

Примечание:

№ на схеме:4

Наименование:Фитинг

Каталожный номер:00A0018

Комплект:12

Примечание:

№ на схеме:5

Наименование:Рукав

Каталожный номер:05C0063

Комплект:4

Примечание:

№ на схеме:6

Наименование:Рукав

Каталожный номер:05C0010

Комплект:5

Примечание:

№ на схеме:7

Наименование:Рукав

Каталожный номер:05C0013

Комплект:3

Примечание:

№ на схеме:8

Наименование:Рукав

Каталожный номер:05C0017

Комплект:3

Примечание:

№ на схеме:9

Наименование:Фитинг

Каталожный номер:00A0022

Комплект:15

Примечание:

№ на схеме:10

Наименование:Кольцо круглого сечения 14x2.65

Каталожный номер:12B0023

Комплект:15

Примечание:
