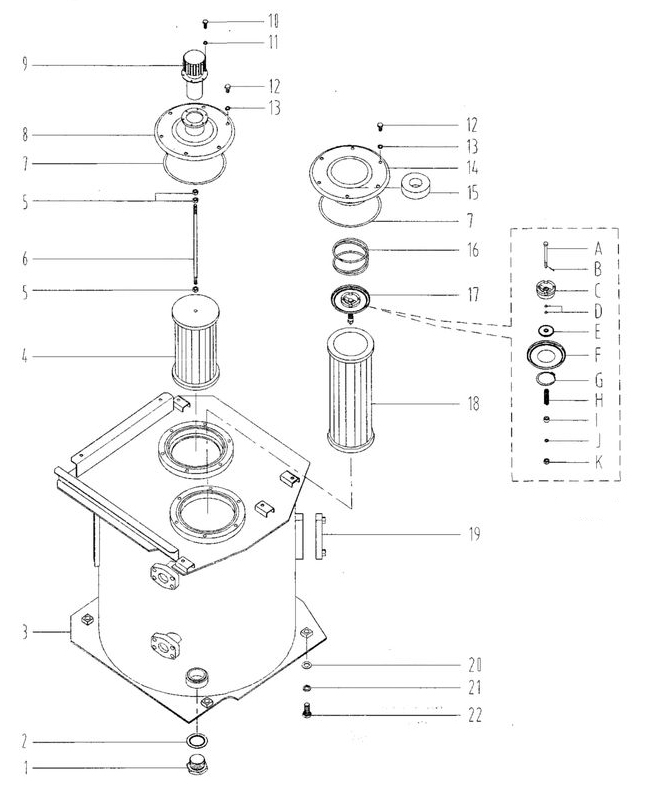

Бак гидравлический

← Трубопровод обратный Гидросистема управления 1 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Пробка M48x2

Каталожный номер:03B0043

Комплект:1

Примечание:

№ на схеме:2

Наименование:Шайба 48

Каталожный номер:06B0023

Комплект:1

Примечание:

№ на схеме:3

Наименование:Бак

Каталожный номер:04D0007

Комплект:1

Примечание:

№ на схеме:4

Наименование:Фильтр

Каталожный номер:53C0002

Комплект:1

Примечание:

№ на схеме:5

Наименование:Гайка M10-8-Zn.D

Каталожный номер:03B0042

Комплект:3

Примечание:

№ на схеме:6

Наименование:Тяга короткая

Каталожный номер:77A0012

Комплект:1

Примечание:

№ на схеме:7

Наименование:Кольцо круглого сечения 190x5.3

Каталожный номер:12B0306

Комплект:2

Примечание:

№ на схеме:8

Наименование:Крышка

Каталожный номер:J36D0009

Комплект:1

Примечание:

№ на схеме:9

Наименование:Фильтр воздушный

Каталожный номер:88A0084

Комплект:1

Примечание:

№ на схеме:10

Наименование:Болт M4x12-8.8-Zn.D

Каталожный номер:00B0036

Комплект:6

Примечание:

№ на схеме:11

Наименование:Шайба 4

Каталожный номер:06B0022

Комплект:6

Примечание:

№ на схеме:12

Наименование:Болт M10x20-8.8-Zn.D

Каталожный номер:00B0005

Комплект:12

Примечание:

№ на схеме:13

Наименование:Шайба 10

Каталожный номер:06B0002

Комплект:12

Примечание:

№ на схеме:14

Наименование:Крышка

Каталожный номер:36D0008

Комплект:1

Примечание:

№ на схеме:15

Наименование:Магнит

Каталожный номер:88A0085

Комплект:1

Примечание:

№ на схеме:16

Наименование:Пружина

Каталожный номер:10B0011

Комплект:1

Примечание:

№ на схеме:17K

Наименование:Гайка M6-8-Zn.D

Каталожный номер:03B0036

Комплект:1

Примечание:

№ на схеме:17J

Наименование:Шайба 6-140HV-Zn.D

Каталожный номер:06B0024

Комплект:1

Примечание:

№ на схеме:17I

Наименование:Гнездо пружины

Каталожный номер:72A0017

Комплект:1

Примечание:

№ на схеме:17H

Наименование:Пружина

Каталожный номер:10B0012

Комплект:1

Примечание:

№ на схеме:17G

Наименование:Кольцо стопорное 56

Каталожный номер:07B0008

Комплект:1

Примечание:

№ на схеме:17F

Наименование:Крышка клапана

Каталожный номер:53A0021

Комплект:1

Примечание:

№ на схеме:17E

Наименование:Золотник клапана

Каталожный номер:72A0016

Комплект:1

Примечание:

№ на схеме:17D

Наименование:Кольцо круглого сечения 6.7x1.8

Каталожный номер:12B0027

Комплект:2

Примечание:

№ на схеме:17C

Наименование:Седло клапана

Каталожный номер:72A0015

Комплект:1

Примечание:

№ на схеме:17B

Наименование:Палец 1.6x20

Каталожный номер:08B0010

Комплект:1

Примечание:

№ на схеме:17A

Наименование:Тяга клапана

Каталожный номер:65A0004

Комплект:1

Примечание:

№ на схеме:17

Наименование:Клапан однопутевой

Каталожный номер:12C0003

Комплект:1

Примечание:

№ на схеме:18

Наименование:Фильтр

Каталожный номер:53C0003

Комплект:1

Примечание:

№ на схеме:19

Наименование:Индикатор уровня масла

Каталожный номер:44C0015

Комплект:1

Примечание:

№ на схеме:20

Наименование:Шайба 16-140HV-Zn.D

Каталожный номер:06B0012

Комплект:4

Примечание:

№ на схеме:21

Наименование:Шайба 16

Каталожный номер:06B0015

Комплект:4

Примечание:

№ на схеме:22

Наименование:Болт M16x40-8.8-Zn.D

Каталожный номер:00B0014

Комплект:4

Примечание:
