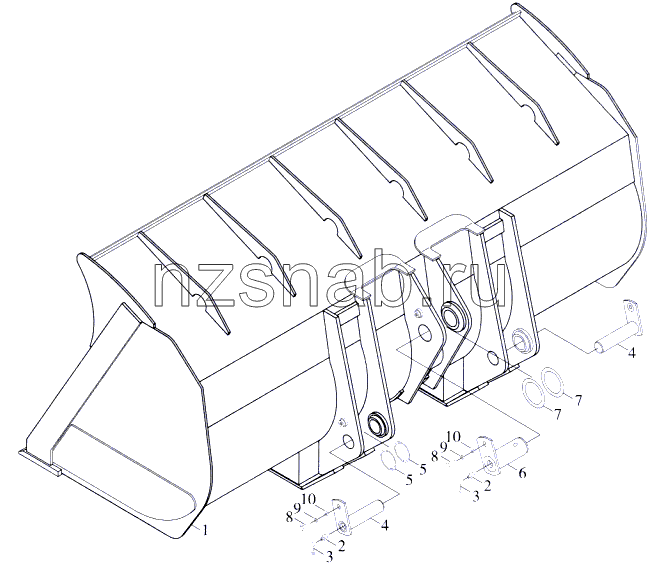

Угольный ковш 4,2м3

← Механизм соединительного рычага Ковш →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Угольный ковш

Каталожный номер:9F610-73A01000a

Комплект:1

Примечание:

№ на схеме:1

Наименование:Угольный ковш

Каталожный номер:9F610-73A01000a

Комплект:1

Примечание:

№ на схеме:2

Наименование:Macлeнka M10x1

Каталожный номер:JB/T7940.1

Комплект:3

Примечание:

№ на схеме:2

Наименование:Macлeнka M10x1

Каталожный номер:JB/T7940.1

Комплект:3

Примечание:

№ на схеме:3

Наименование:Крышка масляного стакана

Каталожный номер:9D620-73A00001

Комплект:3

Примечание:

№ на схеме:3

Наименование:Крышка масляного стакана

Каталожный номер:9D620-73A00001

Комплект:3

Примечание:

№ на схеме:4

Наименование:Вал нижней шпильки ковша

Каталожный номер:9F610-7302000

Комплект:2

Примечание:

№ на схеме:4

Наименование:Вал нижней шпильки ковша

Каталожный номер:9F610-7302000

Комплект:2

Примечание:

№ на схеме:5

Наименование:Уплотняющее кольцо

Каталожный номер:9F610-7300001

Комплект:4

Примечание:

№ на схеме:5

Наименование:Уплотняющее кольцо

Каталожный номер:9F610-7300001

Комплект:4

Примечание:

№ на схеме:6

Наименование:Шпилька качалки

Каталожный номер:9F20-726000

Комплект:1

Примечание:

№ на схеме:6

Наименование:Шпилька качалки

Каталожный номер:9F20-726000

Комплект:1

Примечание:

№ на схеме:7

Наименование:Уплотняющее кольцо

Каталожный номер:9F10-750003

Комплект:2

Примечание:

№ на схеме:7

Наименование:Уплотняющее кольцо

Каталожный номер:9F10-750003

Комплект:2

Примечание:

№ на схеме:8

Наименование:Бoлт M12x35

Каталожный номер:GB/T5783

Комплект:3

Примечание:

№ на схеме:8

Наименование:Бoлт M12x35

Каталожный номер:GB/T5783

Комплект:3

Примечание:

№ на схеме:9

Наименование:Шайба 12

Каталожный номер:GB/T93

Комплект:3

Примечание:

№ на схеме:9

Наименование:Шайба 12

Каталожный номер:GB/T93

Комплект:3

Примечание:

№ на схеме:10

Наименование:Шайба 12

Каталожный номер:GB/T96.1

Комплект:3

Примечание:

№ на схеме:10

Наименование:Шайба 12

Каталожный номер:GB/T96.1

Комплект:3

Примечание:
