Тормозная система

← Тормозная система стояночная Тормозная система стояночная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

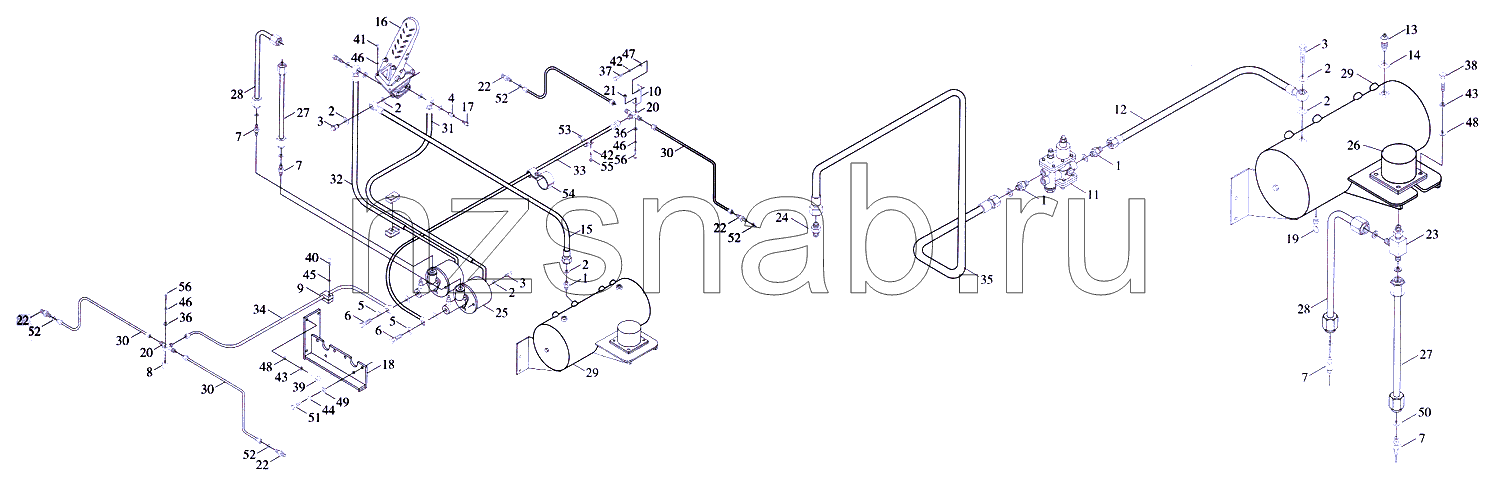

№ на схеме:1

Наименование:Соединение переходное

Каталожный номер:9F20-280002

Комплект:2

Примечание:

№ на схеме:2

Наименование:Сальник

Каталожный номер:9F20-280003

Комплект:19

Примечание:

№ на схеме:3

Наименование:Болт артикуляции (соединительный)

Каталожный номер:9F20-280004

Комплект:7

Примечание:

№ на схеме:4

Наименование:Болт артикуляции (соединительный)

Каталожный номер:9F20-280005

Комплект:2

Примечание:

№ на схеме:5

Наименование:Шайба комбинированная 27

Каталожный номер:JB/T982

Комплект:4

Примечание:

№ на схеме:6

Наименование:Болт артикуляции (соединительный)

Каталожный номер:9F20-280007

Комплект:2

Примечание:

№ на схеме:7

Наименование:Соединение

Каталожный номер:9F20-280008

Комплект:2

Примечание:

№ на схеме:8

Наименование:Крепежная подставка

Каталожный номер:9F20-280013A

Комплект:1

Примечание:

№ на схеме:9

Наименование:Tpyбka-дepжaвka TSP-208

Каталожный номер:9F20-280010

Комплект:2

Примечание:

№ на схеме:10

Наименование:Плато-тройник

Каталожный номер:9F20-280015

Комплект:1

Примечание:

№ на схеме:11

Наименование:Macлoвoдooтдeлитeль SH380E-3511002

Каталожный номер:9F20-280200

Комплект:1

Примечание:

№ на схеме:12

Наименование:Выпускная труба масловодоотделителя

Каталожный номер:9F13-280200

Комплект:1

Примечание:

№ на схеме:13

Наименование:Предохранитель

Каталожный номер:9F00-281300

Комплект:1

Примечание:

№ на схеме:14

Наименование:Caльниk 16x1.5

Каталожный номер:9F00-280002

Комплект:2

Примечание:

№ на схеме:15

Наименование:Выпускная трубка ресивера

Каталожный номер:9F20-280700

Комплект:1

Примечание:

№ на схеме:16

Наименование:Клапан тормозной газовый

Каталожный номер:9F00-280200

Комплект:1

Примечание:

№ на схеме:17

Наименование:Пepekлючaтeль дaвлeния SLC-3570002

Каталожный номер:9F20-281000

Комплект:1

Примечание:

№ на схеме:18

Наименование:Стойка форсажного насоса

Каталожный номер:9F20-281100

Комплект:1

Примечание:

№ на схеме:19

Наименование:Kлaпaн pyчнoй дpeнaжный STR-3533002

Каталожный номер:9F20-281800

Комплект:1

Примечание:

№ на схеме:20

Наименование:Тройник

Каталожный номер:9F20-280016

Комплект:2

Примечание:

№ на схеме:21

Наименование:Гайка М6

Каталожный номер:GB/T6170

Комплект:1

Примечание:

№ на схеме:22

Наименование:Шарнир перехода

Каталожный номер:9F29-280001

Комплект:4

Примечание:

№ на схеме:23

Наименование:Трёх ход маслохранильща

Каталожный номер:9F29-281400

Комплект:1

Примечание:

№ на схеме:24

Наименование:Шарнир пневмонасоса

Каталожный номер:9F29-280004

Комплект:1

Примечание:

№ на схеме:25

Наименование:Boздyшный нacoc фopcиpoвkи FT50E-3510002

Каталожный номер:9F29-280100

Комплект:2

Примечание:

№ на схеме:26

Наименование:Macлoxpaнилищe LG50D-3534002

Каталожный номер:9F29-280200

Комплект:1

Примечание:

№ на схеме:27

Наименование:Масловпускная труба насоса форсировки 1

Каталожный номер:9F29-280300

Комплект:1

Примечание:

№ на схеме:28

Наименование:Масловпускная труба насоса форсировки 2

Каталожный номер:9F29-280400

Комплект:1

Примечание:

№ на схеме:29

Наименование:Труба-ресивер

Каталожный номер:9F29-280500A

Комплект:1

Примечание:

№ на схеме:30

Наименование:Тормозная труба

Каталожный номер:9F29-280600

Комплект:4

Примечание:

№ на схеме:31

Наименование:Впускная труба насоса форсировки №4

Каталожный номер:9F20-280800

Комплект:1

Примечание:

№ на схеме:32

Наименование:Впускная трубка форсажного насоса №3

Каталожный номер:9F20-281900

Комплект:1

Примечание:

№ на схеме:33

Наименование:Тормозная трубка переднего моста №2

Каталожный номер:9F20-281300

Комплект:1

Примечание:

№ на схеме:34

Наименование:Тормозная трубка заднего моста №1

Каталожный номер:9F20-281400

Комплект:1

Примечание:

№ на схеме:35

Наименование:Впускная труба

Каталожный номер:9F29-281100

Комплект:1

Примечание:

№ на схеме:36

Наименование:Шайба 12

Каталожный номер:GB/T97.1

Комплект:2

Примечание:

№ на схеме:37

Наименование:Бoлт M12x35

Каталожный номер:GB/T5783

Комплект:1

Примечание:

№ на схеме:38

Наименование:Бoлт M12x35

Каталожный номер:GB/T5783

Комплект:4

Примечание:

№ на схеме:39

Наименование:Бoлт M12x35

Каталожный номер:GB/T5783

Комплект:8

Примечание:

№ на схеме:40

Наименование:Бoлт M12x35

Каталожный номер:GB/T5783

Комплект:2

Примечание:

№ на схеме:41

Наименование:Бoлт M12x35

Каталожный номер:GB/T5783

Комплект:4

Примечание:

№ на схеме:42

Наименование:Шайба 12

Каталожный номер:GB/T93

Комплект:3

Примечание:

№ на схеме:43

Наименование:Шайба 12

Каталожный номер:GB/T93

Комплект:12

Примечание:

№ на схеме:44

Наименование:Шайба 12

Каталожный номер:GB/T93

Комплект:2

Примечание:

№ на схеме:45

Наименование:Шайба 12

Каталожный номер:GB/T93

Комплект:2

Примечание:

№ на схеме:46

Наименование:Шайба 12

Каталожный номер:GB/T93

Комплект:6

Примечание:

№ на схеме:47

Наименование:Шайба 12

Каталожный номер:GB/T97.1

Комплект:1

Примечание:

№ на схеме:48

Наименование:Шайба 12

Каталожный номер:GB/T97.1

Комплект:4

Примечание:

№ на схеме:49

Наименование:Шайба 12

Каталожный номер:GB/T97.1

Комплект:6

Примечание:

№ на схеме:51

Наименование:Бoлт M12x35

Каталожный номер:GB/T5783

Комплект:6

Примечание:

№ на схеме:52

Наименование:Koльцo типa "O" 40x3.1

Каталожный номер:GB1235-76

Комплект:4

Примечание:

№ на схеме:53

Наименование:Трубка-державка

Каталожный номер:9F20-282800

Комплект:1

Примечание:

№ на схеме:54

Наименование:Трубоприжим

Каталожный номер:9F29-282900

Комплект:1

Примечание:

№ на схеме:55

Наименование:Бoлт M12x35

Каталожный номер:GB/T5783

Комплект:2

Примечание:

№ на схеме:56

Наименование:Бoлт M12x35

Каталожный номер:GB/T5783

Комплект:2

Примечание:
