Передаточный вал в сборе

Передаточный вал в сборе

← Система управления переключением передач Передаточный вал в сборе →

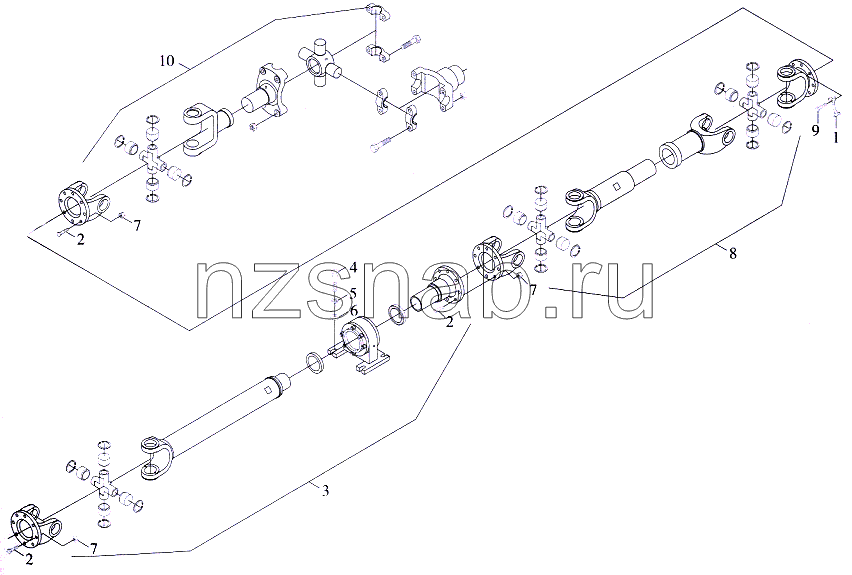

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Контрпластинка
Каталожный номер:9F20-250001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Бoлт M20x1.5x125
Каталожный номер:GB/T5785
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Передаточный, средний, опорный вал в сборе
Каталожный номер:9F20-251000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Бoлт M12x35
Каталожный номер:GB/T5783
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Шайба 12
Каталожный номер:GB/T93
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Шайба 12
Каталожный номер:GB/T97.1
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Гайка М20х1.5
Каталожный номер:GB/T889.2
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Средний передаточный вал в сборе
Каталожный номер:9F20-252000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Бoлт M12x1.5x35
Каталожный номер:GB/T5786
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Задний передаточный вал в сборе
Каталожный номер:9F20-253000
Комплект:1
Примечание:
