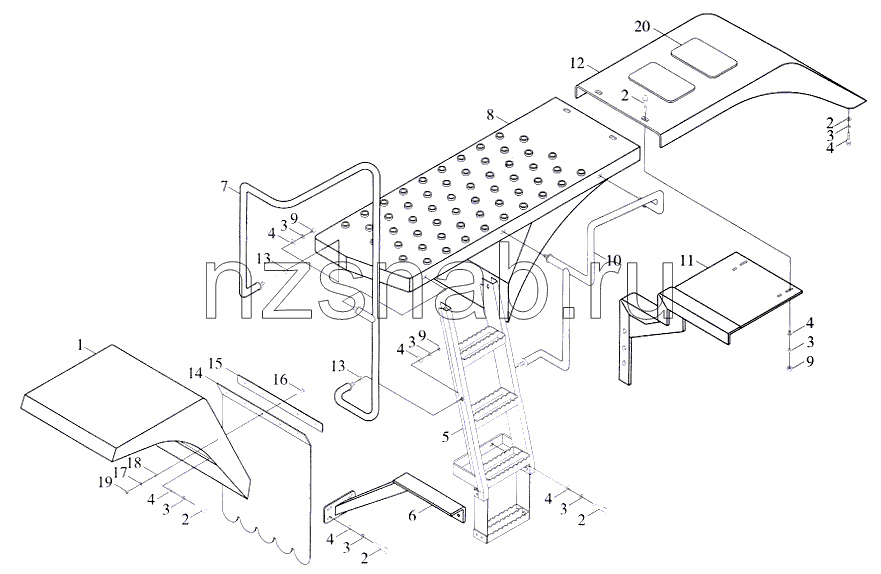

Брызговик и площадка для движения

← Защитный кожух в сборе Брызговик и площадка для движения →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Левый передний брызговик

Каталожный номер:9F20-480100

Комплект:1

Примечание:

№ на схеме:2

Наименование:Бoлт M12x35

Каталожный номер:GB/T5783

Комплект:30

Примечание:

№ на схеме:3

Наименование:Шайба 12

Каталожный номер:GB/T93

Комплект:30

Примечание:

№ на схеме:4

Наименование:Шайба 8

Каталожный номер:GB/97.1

Комплект:30

Примечание:

№ на схеме:5

Наименование:Сбор левого трапа

Каталожный номер:9F20-480600

Комплект:1

Примечание:

№ на схеме:6

Наименование:Левая передняя стойка

Каталожный номер:9F20-481500

Комплект:1

Примечание:

№ на схеме:7

Наименование:Правый передний рычаг

Каталожный номер:9F20-480400

Комплект:1

Примечание:

№ на схеме:8

Наименование:Сварка левой площадки для движения

Каталожный номер:9F20-480800

Комплект:1

Примечание:

№ на схеме:9

Наименование:Гайка М6

Каталожный номер:GB/T6170

Комплект:6

Примечание:

№ на схеме:10

Наименование:Левый задний подручник

Каталожный номер:9F20-481000

Комплект:1

Примечание:

№ на схеме:11

Наименование:Левая задняя стойка

Каталожный номер:9F20-481400

Комплект:1

Примечание:

№ на схеме:12

Наименование:Задний брызговик

Каталожный номер:9F20-481100

Комплект:1

Примечание:

№ на схеме:13

Наименование:Шайба 12

Каталожный номер:GB/T96.1

Комплект:4

Примечание:

№ на схеме:14

Наименование:Резиновый брызговик

Каталожный номер:9F20-480001

Комплект:1

Примечание:

№ на схеме:15

Наименование:Кламмер

Каталожный номер:9F20-480002

Комплект:1

Примечание:

№ на схеме:16

Наименование:Бoлт M12x35

Каталожный номер:GB/T5783

Комплект:5

Примечание:

№ на схеме:17

Наименование:Шайба 12

Каталожный номер:GB/T93

Комплект:5

Примечание:

№ на схеме:18

Наименование:Шайба 12

Каталожный номер:GB/T97.1

Комплект:5

Примечание:

№ на схеме:19

Наименование:Гайка М6

Каталожный номер:GB/T6170

Комплект:5

Примечание:

№ на схеме:20

Наименование:Шпора

Каталожный номер:9F20-480003

Комплект:2

Примечание:
