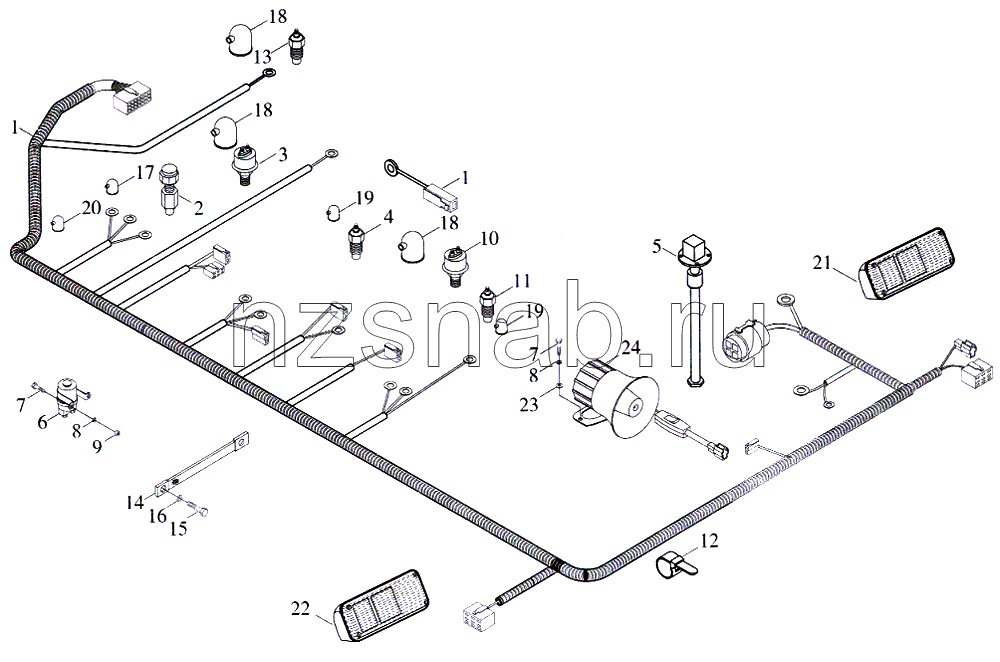

Электрооборудование на задней полураме

← Электрооборудование на передней полураме Электрооборудование на задней полураме →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Жгут задней полурамы

Каталожный номер:9D637-6401000

Комплект:1

Примечание:

№ на схеме:2

Наименование:Переключатель сигнала заднего хода

Каталожный номер:9D500-6404000

Комплект:1

Примечание:

№ на схеме:3

Наименование:Датчик давления масла коробки передач

Каталожный номер:9F820-6408000

Комплект:1

Примечание:

№ на схеме:4

Наименование:Датчик температуры масла аппарата переключения

Каталожный номер:9F820-6409000

Комплект:1

Примечание:

№ на схеме:5

Наименование:Датчик гидроуровня

Каталожный номер:9D510-6402000

Комплект:1

Примечание:

№ на схеме:6

Наименование:Реле пусковое

Каталожный номер:9F820-6415000

Комплект:1

Примечание:

№ на схеме:7

Наименование:Бoлт M12x35

Каталожный номер:GB/T5783

Комплект:4

Примечание:

№ на схеме:8

Наименование:Шайба 12

Каталожный номер:GB/T93

Комплект:4

Примечание:

№ на схеме:9

Наименование:Гайка М6

Каталожный номер:GB/T6170

Комплект:2

Примечание:

№ на схеме:10

Наименование:Датчик давления масла двигателя

Каталожный номер:9F820-6410000

Комплект:1

Примечание:

№ на схеме:11

Наименование:Датчик температуры масла

Каталожный номер:9F820-6411000

Комплект:1

Примечание:

№ на схеме:12

Наименование:Xoмyт-зaвязka ZD200x5

Каталожный номер:9F820-6200001

Комплект:20

Примечание:

№ на схеме:13

Наименование:Датчик давления воздуха

Каталожный номер:9F820-6406000

Комплект:1

Примечание:

№ на схеме:14

Наименование:"Масса" двигателя

Каталожный номер:9D500-6402000

Комплект:1

Примечание:

№ на схеме:15

Наименование:Бoлт M10x20

Каталожный номер:GB/T5783

Комплект:1

Примечание:

№ на схеме:16

Наименование:Шайба 12

Каталожный номер:GB/T93

Комплект:1

Примечание:

№ на схеме:17

Наименование:Кожух защитный

Каталожный номер:9F820-6400005

Комплект:1

Примечание:

№ на схеме:18

Наименование:Кожух защитный

Каталожный номер:9F820-6400004

Комплект:3

Примечание:

№ на схеме:19

Наименование:Кожух защитный

Каталожный номер:9F820-6400006

Комплект:2

Примечание:

№ на схеме:20

Наименование:Кожух защитный

Каталожный номер:9F820-6400007

Комплект:1

Примечание:

№ на схеме:21

Наименование:Фара задняя комплексная правая в сборе

Каталожный номер:9F820-6404000

Комплект:1

Примечание:

№ на схеме:22

Наименование:Фара задняя комплексная левая в сборе

Каталожный номер:9F820-6405000

Комплект:1

Примечание:

№ на схеме:23

Наименование:Шайба 12

Каталожный номер:GB/T97.1

Комплект:2

Примечание:

№ на схеме:24

Наименование:Извещатель заднего хода

Каталожный номер:9F820-6412000

Комплект:1

Примечание:
