Поворотная гидронасосная система-3

← Поворотная гидронасосная система-2 Гидронасосная масляная тепло-отводящая система →

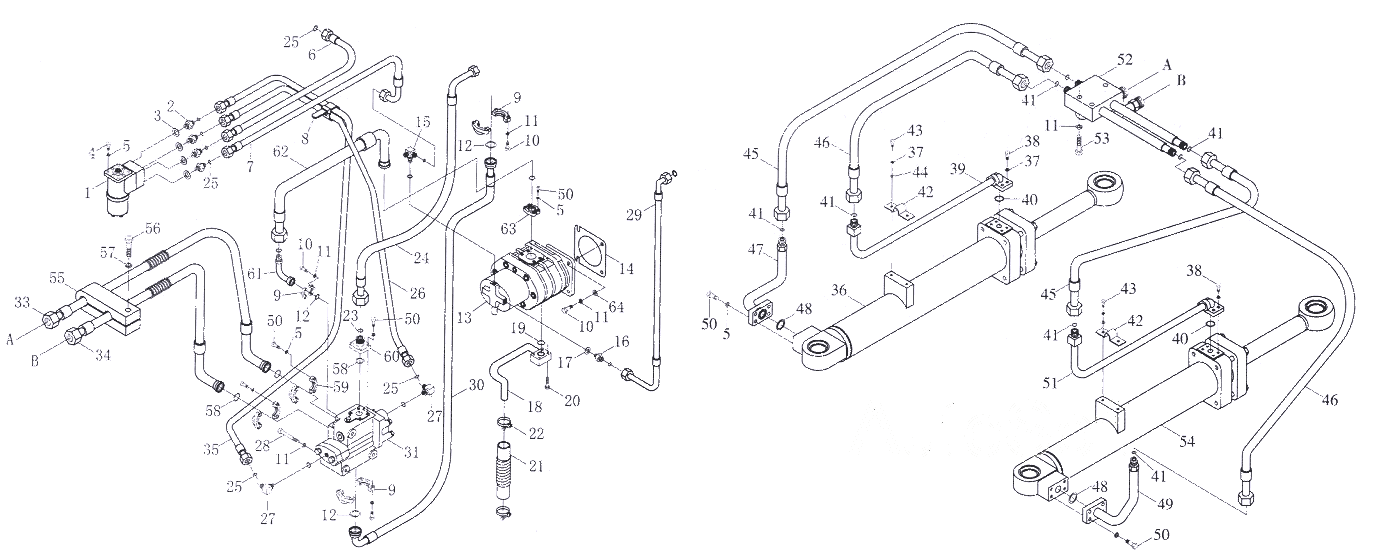

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Инфлектор

Каталожный номер:9F20-541900

Комплект:1

Примечание:

№ на схеме:2

Наименование:Шарнир

Каталожный номер:9F20-540001

Комплект:4

Примечание:

№ на схеме:3

Наименование:Шайба комбинированная 27

Каталожный номер:JB/T982

Комплект:4

Примечание:

№ на схеме:4

Наименование:Бoлт M12x35

Каталожный номер:GB/T5783

Комплект:4

Примечание:

№ на схеме:5

Наименование:Шайба 12

Каталожный номер:GB/T93

Комплект:30

Примечание:

№ на схеме:6

Наименование:Шланг в сборе

Каталожный номер:9F20-540100

Комплект:1

Примечание:

№ на схеме:7

Наименование:Масло-впускный шланг поворотной машины

Каталожный номер:9F29-540300

Комплект:1

Примечание:

№ на схеме:8

Наименование:Пoвязka ZD200x5

Каталожный номер:9F20-663102

Комплект:1

Примечание:

№ на схеме:9

Наименование:Фланец

Каталожный номер:9F20-590002

Комплект:6

Примечание:

№ на схеме:13

Наименование:Зyбчaтый нacoc CBGj2063/1016-XF

Каталожный номер:9F29-540500

Комплект:1

Примечание:

№ на схеме:14

Наименование:Подкладка

Каталожный номер:9F20-540005

Комплект:1

Примечание:

№ на схеме:15

Наименование:Регулировочный шарнир

Каталожный номер:9F20-541500

Комплект:1

Примечание:

№ на схеме:16

Наименование:Шарнир

Каталожный номер:9F20-540010

Комплект:1

Примечание:

№ на схеме:18

Наименование:Маслопоглощающая стальная труба

Каталожный номер:9F29-540600

Комплект:1

Примечание:

№ на схеме:20

Наименование:Бoлт M12x50

Каталожный номер:GB/T5782

Комплект:4

Примечание:

№ на схеме:21

Наименование:Масляная трубка

Каталожный номер:9F20-540500

Комплект:1

Примечание:

№ на схеме:22

Наименование:Хомут двухпроволочный 60

Каталожный номер:ZB/T32005.1-8

Комплект:2

Примечание:

№ на схеме:24

Наименование:Шланг соединительного течения

Каталожный номер:9F29-540400

Комплект:1

Примечание:

№ на схеме:26

Наименование:Шланг в сборе

Каталожный номер:9F20-540700

Комплект:1

Примечание:

№ на схеме:27

Наименование:Регулируемое соединение

Каталожный номер:9F20-540800

Комплект:2

Примечание:

№ на схеме:29

Наименование:Шланг насосного перелива

Каталожный номер:9F29-540200

Комплект:1

Примечание:

№ на схеме:30

Наименование:Шланг в сборе

Каталожный номер:9F20-541000

Комплект:1

Примечание:

№ на схеме:31

Наименование:Kлaпaн pacшиpeния pacxoдa ZLF25A11

Каталожный номер:9F20-541800

Комплект:1

Примечание:

№ на схеме:33

Наименование:Синтез шланга

Каталожный номер:9F29-540700

Комплект:1

Примечание:

№ на схеме:34

Наименование:Синтез шланга

Каталожный номер:9F29-540800

Комплект:1

Примечание:

№ на схеме:35

Наименование:Шланг в сборе

Каталожный номер:9F20-543000

Комплект:1

Примечание:

№ на схеме:36

Наименование:Масляный цилиндр правого поворота

Каталожный номер:9F20-544000

Комплект:1

Примечание:

№ на схеме:38

Наименование:Винт М8х20

Каталожный номер:GB/T70.1

Комплект:8

Примечание:

№ на схеме:39

Наименование:Стальная трубка в сборе

Каталожный номер:9F20-545000

Комплект:1

Примечание:

№ на схеме:42

Наименование:Фиксатор трубки

Каталожный номер:9F20-540007

Комплект:2

Примечание:

№ на схеме:44

Наименование:Шайба 12

Каталожный номер:GB/T97.1

Комплект:4

Примечание:

№ на схеме:45

Наименование:Шланг в сборе

Каталожный номер:9F20-546000

Комплект:2

Примечание:

№ на схеме:46

Наименование:Шланг в сборе

Каталожный номер:9F20-547000

Комплект:2

Примечание:

№ на схеме:47

Наименование:Стальная трубка в сборе

Каталожный номер:9F20-548000

Комплект:1

Примечание:

№ на схеме:49

Наименование:Стальная трубка в сборе

Каталожный номер:9F20-549000

Комплект:1

Примечание:

№ на схеме:51

Наименование:Стальная трубка в сборе

Каталожный номер:9F20-541100

Комплект:1

Примечание:

№ на схеме:52

Наименование:Соединение

Каталожный номер:9F20-541200

Комплект:1

Примечание:

№ на схеме:54

Наименование:Масляный цилиндр левого поворота

Каталожный номер:9F20-541300

Комплект:1

Примечание:

№ на схеме:55

Наименование:Tpyбka-дepжaвka TLPG16-430

Каталожный номер:9F20-540012

Комплект:2

Примечание:

№ на схеме:59

Наименование:Фланец

Каталожный номер:9F20-540008

Комплект:4

Примечание:

№ на схеме:60

Наименование:Шарнир

Каталожный номер:9F29-541400

Комплект:1

Примечание:

№ на схеме:61

Наименование:Стальная трубка в сборе

Каталожный номер:9F20-570200

Комплект:1

Примечание:

№ на схеме:62

Наименование:Насосный масляный шланг

Каталожный номер:9F29-540100

Комплект:1

Примечание:

№ на схеме:63

Наименование:Фланец

Каталожный номер:9F20-590016

Комплект:2

Примечание:
