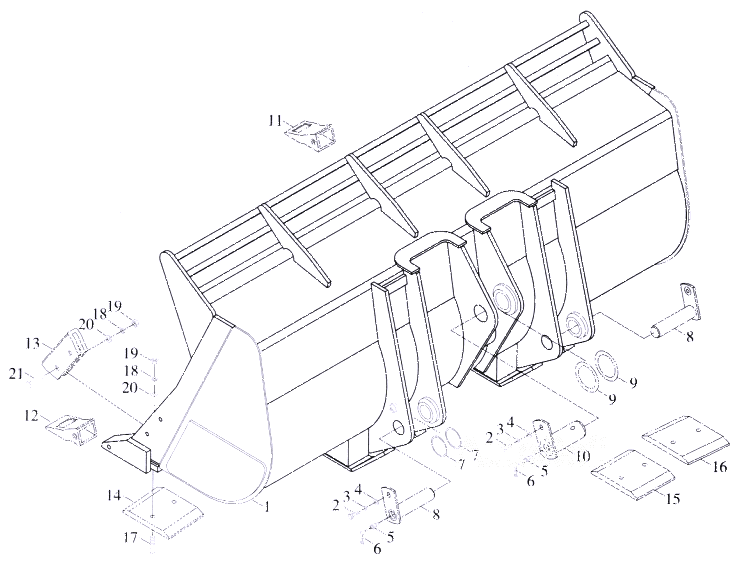

Каменный ковш

← Угольный ковш 3,8 м3 Общий вид погрузчика →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Сварка-ковш

Каталожный номер:9F610-73H01000a

Комплект:1

Примечание:

№ на схеме:2

Наименование:Бoлт M12x35

Каталожный номер:GB/T5783

Комплект:3

Примечание:

№ на схеме:3

Наименование:Шайба 12

Каталожный номер:GB/T93

Комплект:3

Примечание:

№ на схеме:4

Наименование:Шайба 12

Каталожный номер:GB/T96.1

Комплект:3

Примечание:

№ на схеме:5

Наименование:Macлeнka M10x1

Каталожный номер:JB/T7940.1

Комплект:3

Примечание:

№ на схеме:6

Наименование:Крышка масляного стакана

Каталожный номер:9D620-73A00001

Комплект:3

Примечание:

№ на схеме:7

Наименование:Уплотняющее кольцо

Каталожный номер:9F610-7300001

Комплект:4

Примечание:

№ на схеме:8

Наименование:Вал нижней шпильки ковша

Каталожный номер:9F610-7302000

Комплект:2

Примечание:

№ на схеме:9

Наименование:Уплотняющее кольцо

Каталожный номер:9F10-750003

Комплект:2

Примечание:

№ на схеме:10

Наименование:Шпилька качалки

Каталожный номер:9F20-726000

Комплект:1

Примечание:

№ на схеме:11

Наименование:Средние зубцы

Каталожный номер:9F610-73G02000

Комплект:6

Примечание:

№ на схеме:12

Наименование:Крайные зубцы

Каталожный номер:9F610-73G03000

Комплект:2

Примечание:

№ на схеме:13

Наименование:Боковая защитная рубашка

Каталожный номер:9F10-760001

Комплект:2

Примечание:

№ на схеме:14

Наименование:Левый борт ножа

Каталожный номер:9F610-73H00001

Комплект:3

Примечание:

№ на схеме:15

Наименование:Средний борт ножа

Каталожный номер:9F610-73H00002

Комплект:1

Примечание:

№ на схеме:16

Наименование:Правый борт ножа

Каталожный номер:9F610-73H00003

Комплект:3

Примечание:

№ на схеме:19

Наименование:Гайка М6

Каталожный номер:GB/T6170

Комплект:18

Примечание:

№ на схеме:20

Наименование:Шайба 12

Каталожный номер:GB/T97.1

Комплект:18

Примечание:

№ на схеме:21

Наименование:Бoлт M12x50

Каталожный номер:GB/T5782

Комплект:4

Примечание:
