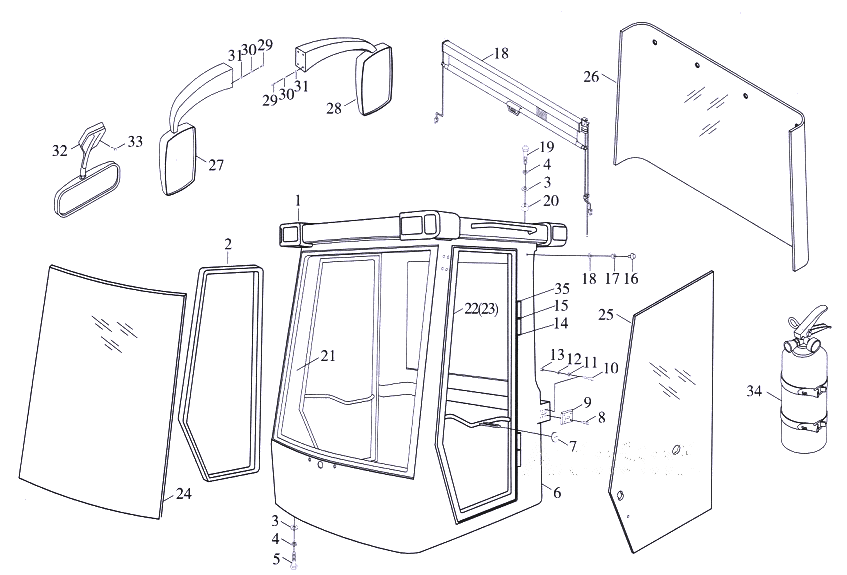

Кабина в сборе-1

← Общий вид погрузчика Кабина в сборе-2 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Крышка в сборе

Каталожный номер:9F20-453000

Комплект:1

Примечание:

№ на схеме:2

Наименование:Окантовка дверцы

Каталожный номер:9F20-450006

Комплект:2

Примечание:

№ на схеме:3

Наименование:Шайба 12

Каталожный номер:GB/T97.1

Комплект:14

Примечание:

№ на схеме:4

Наименование:Шайба 12

Каталожный номер:GB/T93

Комплект:16

Примечание:

№ на схеме:5

Наименование:Бoлт M12x35

Каталожный номер:GB/T5783

Комплект:10

Примечание:

№ на схеме:6

Наименование:Сварка рубки

Каталожный номер:9F20-452000

Комплект:1

Примечание:

№ на схеме:7

Наименование:Кольцо уплотнительное

Каталожный номер:9F20-450013

Комплект:2

Примечание:

№ на схеме:8

Наименование:Винт М6х20

Каталожный номер:GB/T820

Комплект:8

Примечание:

№ на схеме:9

Наименование:Крепеж открывания двери

Каталожный номер:9F20-450500

Комплект:2

Примечание:

№ на схеме:13

Наименование:Гайка М6

Каталожный номер:GB/T6170

Комплект:12

Примечание:

№ на схеме:14

Наименование:Кольцо установочное 12

Каталожный номер:GB/T894.1

Комплект:4

Примечание:

№ на схеме:15

Наименование:Кольцо прокладочное

Каталожный номер:9F20-450017

Комплект:8

Примечание:

№ на схеме:16

Наименование:Буфер ограничения открытия

Каталожный номер:9F20-458000

Комплект:4

Примечание:

№ на схеме:18

Наименование:Сбор противосолнечного занавеса

Каталожный номер:9F20-450300

Комплект:1

Примечание:

№ на схеме:19

Наименование:Бoлт M12x50

Каталожный номер:GB/T5782

Комплект:4

Примечание:

№ на схеме:20

Наименование:Шайба крыши

Каталожный номер:9F20-450008

Комплект:4

Примечание:

№ на схеме:21

Наименование:Сбор внутреннего украшения

Каталожный номер:9F20-450800

Комплект:1

Примечание:

№ на схеме:22

Наименование:Дверца левая в сборе

Каталожный номер:9F20-457000

Комплект:1

Примечание:

№ на схеме:23

Наименование:Дверца правая в сборе

Каталожный номер:9F20-456000

Комплект:1

Примечание:

№ на схеме:24

Наименование:Переднее стекло

Каталожный номер:9F20-450001

Комплект:1

Примечание:

№ на схеме:25

Наименование:Стекло дверцы

Каталожный номер:9F20-450005

Комплект:2

Примечание:

№ на схеме:26

Наименование:Заднее стекло

Каталожный номер:9F20-450004

Комплект:1

Примечание:

№ на схеме:27

Наименование:Зеркало заднего вида левое в сборе

Каталожный номер:9F20-450100

Комплект:1

Примечание:

№ на схеме:28

Наименование:Правое зеркало заднего хода в сборе

Каталожный номер:9F20-450200

Комплект:1

Примечание:

№ на схеме:29

Наименование:Винт М8х20

Каталожный номер:GB/T70.1

Комплект:8

Примечание:

№ на схеме:32

Наименование:Зеркало заднего вида в кабине

Каталожный номер:9F20-450003

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bинт caмoнapeзaющий ST4.2x16

Каталожный номер:GB/T847

Комплект:3

Примечание:

№ на схеме:34

Наименование:Огнетушитель в сборе

Каталожный номер:9F20-450400

Комплект:1

Примечание:

№ на схеме:35

Наименование:Ось петли двери

Каталожный номер:9F20-450015

Комплект:4

Примечание:
