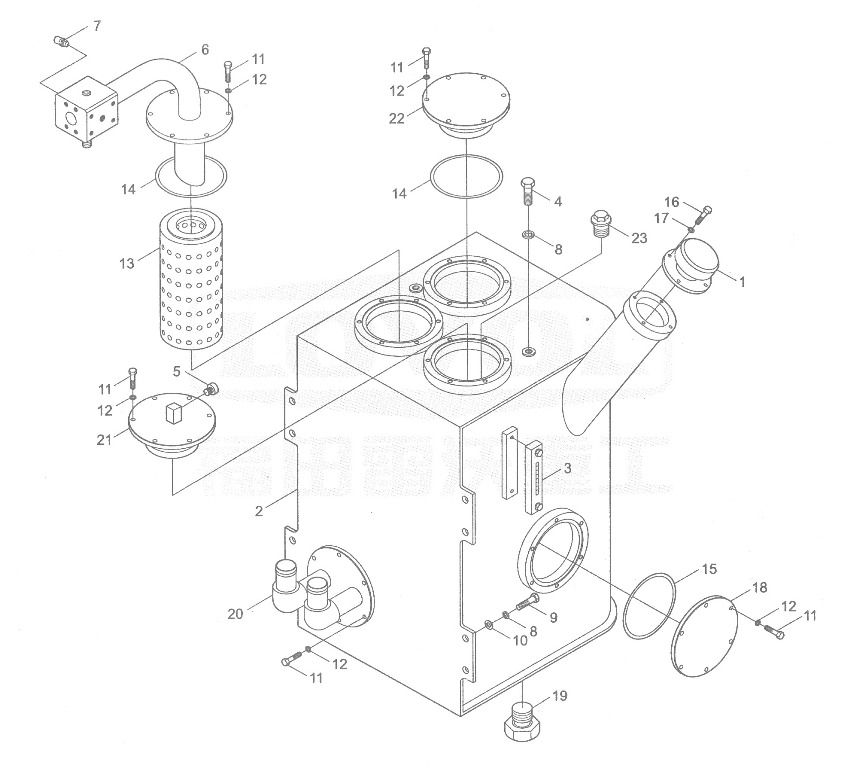

9F653-58A000000A0 Hydraulic oil tank assembly
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:9F653-58A010000A0
Комплект:1
Примечание:
№ на схеме:3
Каталожный номер:9F850-58A020000A1
Комплект:1
Примечание:
№ на схеме:4
Каталожный номер:GBT5783-M16 x 30-8.8-A3L
Комплект:2
Примечание:
№ на схеме:5
Каталожный номер:9F850-59A190000A0
Комплект:1
Примечание:
№ на схеме:6
Каталожный номер:9F653-58A020000A0
Комплект:1
Примечание:
№ на схеме:7
Каталожный номер:9F850-54A170000A0
Комплект:1
Примечание:
№ на схеме:8
Каталожный номер:GBT93-16-A0P
Комплект:8
Примечание:
№ на схеме:9
Каталожный номер:GBT5783-M16 x 40-8.8-A3L
Комплект:8
Примечание:
№ на схеме:11
Каталожный номер:GBT5783-M10 x 25-8.8-A3L
Комплект:6
Примечание:
№ на схеме:12
Каталожный номер:GBT93-10-A0P
Комплект:6
Примечание:
№ на схеме:13
Каталожный номер:9F850-58A050000A0
Комплект:2
Примечание:
№ на схеме:16
Каталожный номер:GBT5783-M8 x 20-8.8-A2L
Комплект:4
Примечание:
№ на схеме:17
Каталожный номер:GBT93-8-A0P
Комплект:4
Примечание:
№ на схеме:20
Каталожный номер:9F653-58A010200A0
Комплект:1
Примечание:
