Валы карданные

← Установка коробки передач Мост передний →

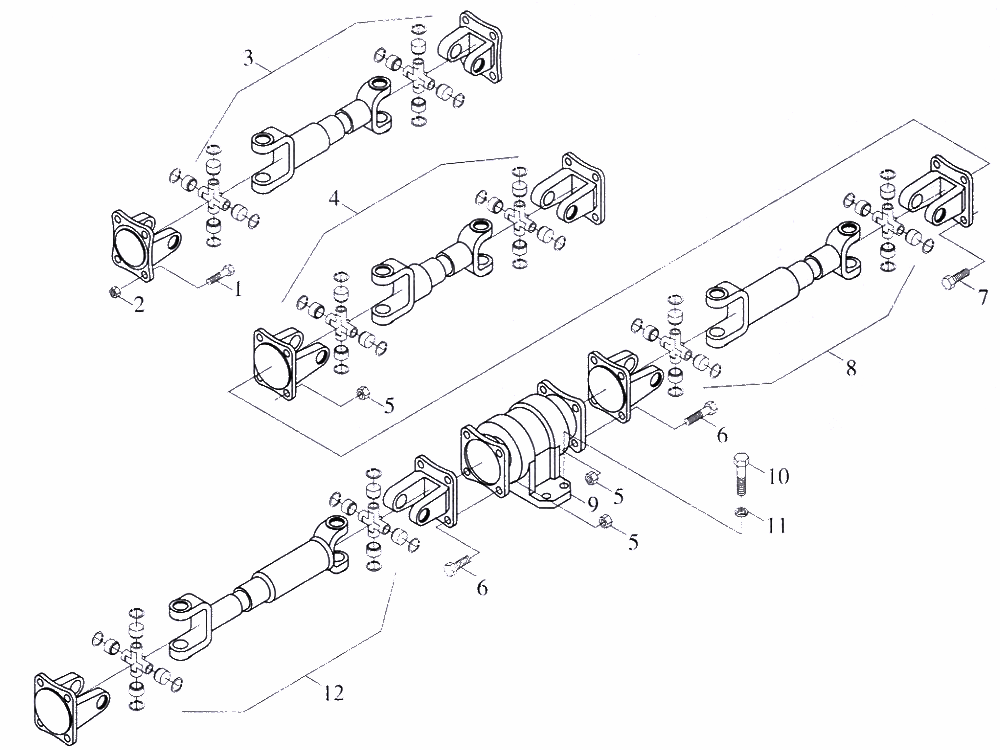

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Бoлт M12x1.5x35

Каталожный номер:GB/T5786

Комплект:4

Примечание:

№ на схеме:2

Наименование:Гайка М20х1.5

Каталожный номер:GB/T889.2

Комплект:8

Примечание:

№ на схеме:3

Наименование:Вал карданный ведущий

Каталожный номер:9D20-251000

Комплект:1

Примечание:

№ на схеме:4

Наименование:Вал карданный задний

Каталожный номер:9D20-252000

Комплект:1

Примечание:

№ на схеме:8

Наименование:Вал карданный средний

Каталожный номер:9D20-255000

Комплект:1

Примечание:

№ на схеме:9

Наименование:Распорка средняя

Каталожный номер:9D20-253000

Комплект:1

Примечание:

№ на схеме:10

Наименование:Бoлт M12x35

Каталожный номер:GB/T5783

Комплект:4

Примечание:

№ на схеме:11

Наименование:Шайба 12

Каталожный номер:GB/T93

Комплект:4

Примечание:

№ на схеме:12

Наименование:Вал карданный передний

Каталожный номер:9D20-254000

Комплект:1

Примечание:
