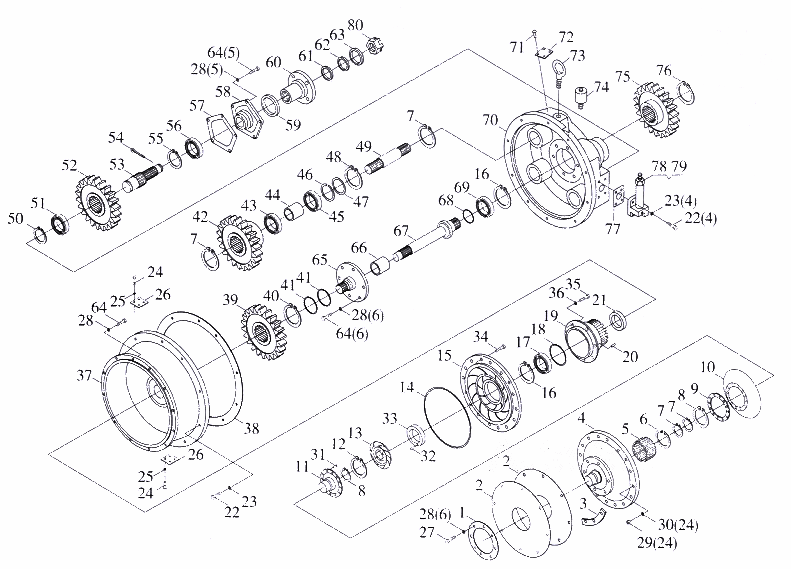

Сцепление

← Радиатор-3 Установка сцепления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Подкладка

Каталожный номер:YJ315Y-00018

Комплект:1

Примечание:

№ на схеме:2

Наименование:Пластина эластичная

Каталожный номер:YJ315S-00002

Комплект:2

Примечание:

№ на схеме:3

Наименование:Подкладка

Каталожный номер:YJ315S-10001

Комплект:4

Примечание:

№ на схеме:4

Наименование:Кожух-кольцо

Каталожный номер:YJ315S-00001

Комплект:1

Примечание:

№ на схеме:5

Наименование:Подшипник игольчатый 4074106

Каталожный номер:GB/T289

Комплект:1

Примечание:

№ на схеме:6

Наименование:Кольцо установочное 55

Каталожный номер:04065-05520

Комплект:1

Примечание:

№ на схеме:7

Наименование:Кольцо установочное 30

Каталожный номер:04064-03015

Комплект:5

Примечание:

№ на схеме:8

Наименование:Кольцо установочное 38

Каталожный номер:04064-03818

Комплект:2

Примечание:

№ на схеме:9

Наименование:Подкладка

Каталожный номер:ZL30D-11-29

Комплект:1

Примечание:

№ на схеме:10

Наименование:Турбина

Каталожный номер:ZL30D-11-37

Комплект:1

Примечание:

№ на схеме:11

Наименование:Основание турбины

Каталожный номер:ZL30D-11-28

Комплект:1

Примечание:

№ на схеме:12

Наименование:Кольцо установочное 60

Каталожный номер:04064-06020

Комплект:1

Примечание:

№ на схеме:13

Наименование:Пилот-колесо

Каталожный номер:ZL30D-11-27

Комплект:1

Примечание:

№ на схеме:15

Наименование:Кольцо насоса

Каталожный номер:YJ315X-00003

Комплект:1

Примечание:

№ на схеме:16

Наименование:Кольцо установочное для отверстия 110

Каталожный номер:GB/T893.1

Комплект:2

Примечание:

№ на схеме:17

Наименование:Подшипник 212

Каталожный номер:GB/T276

Комплект:1

Примечание:

№ на схеме:19

Наименование:Основание кольца насоса

Каталожный номер:ZL30D-11-21

Комплект:1

Примечание:

№ на схеме:20

Наименование:Штифт-ловитель

Каталожный номер:ZL30D-11 -22

Комплект:4

Примечание:

№ на схеме:21

Наименование:Уплотнение каркасное

Каталожный номер:ZL30D-11-54

Комплект:1

Примечание:

№ на схеме:22

Наименование:Бoлт M10x30

Каталожный номер:01010-51030

Комплект:16

Примечание:

№ на схеме:23

Наименование:Шайба 10

Каталожный номер:01602-21030

Комплект:16

Примечание:

№ на схеме:24

Наименование:Болт М6х10

Каталожный номер:01010-50610

Комплект:12

Примечание:

№ на схеме:25

Наименование:Шайба 6

Каталожный номер:01602-20619

Комплект:12

Примечание:

№ на схеме:26

Наименование:Головка

Каталожный номер:YJ315X-00004

Комплект:2

Примечание:

№ на схеме:27

Наименование:Бoлт M12x25

Каталожный номер:01010-51225

Комплект:8

Примечание:

№ на схеме:28

Наименование:Шайба 12

Каталожный номер:01602-21236

Комплект:17

Примечание:

№ на схеме:29

Наименование:Гайка М8

Каталожный номер:01508-10806

Комплект:24

Примечание:

№ на схеме:30

Наименование:Шайба 8

Каталожный номер:01602-20825

Комплект:24

Примечание:

№ на схеме:31

Наименование:Зakлeпka 8x30

Каталожный номер:04400-00830

Комплект:1

Примечание:

№ на схеме:32

Наименование:Шплинт 6x20

Каталожный номер:04025-00620

Комплект:1

Примечание:

№ на схеме:33

Наименование:Кольцо изолирующее

Каталожный номер:ZL30D-11-24

Комплект:1

Примечание:

№ на схеме:34

Наименование:Болт М8х35

Каталожный номер:01010-50835

Комплект:24

Примечание:

№ на схеме:35

Наименование:Болт М8х22

Каталожный номер:01010-50822

Комплект:8

Примечание:

№ на схеме:36

Наименование:Шайба пружинная тонкая 8

Каталожный номер:GB/T859

Комплект:8

Примечание:

№ на схеме:37

Наименование:Узел средний оболочки маховика

Каталожный номер:YJ315S-00003

Комплект:1

Примечание:

№ на схеме:38

Наименование:Подкладка

Каталожный номер:ZL30D-11-38

Комплект:1

Примечание:

№ на схеме:39

Наименование:Шестерня ведущая приводного масляного насоса

Каталожный номер:YJ315L-00005

Комплект:1

Примечание:

№ на схеме:40

Наименование:Кольцо установочное 110

Каталожный номер:04064-01030

Комплект:1

Примечание:

№ на схеме:41

Наименование:Кольцо уплотнительное 80

Каталожный номер:ZL30D-11-19

Комплект:2

Примечание:

№ на схеме:42

Наименование:Шестерня ведомая приводного масляного насоса

Каталожный номер:YJ315L-00006

Комплект:2

Примечание:

№ на схеме:44

Наименование:Оболочка

Каталожный номер:ZL30D-11-40

Комплект:2

Примечание:

№ на схеме:45

Наименование:Подшипник 50206

Каталожный номер:GB/T277

Комплект:2

Примечание:

№ на схеме:46

Наименование:Кольцо фиксирующее

Каталожный номер:ZL30D-11-04

Комплект:2

Примечание:

№ на схеме:47

Наименование:Подкладка

Каталожный номер:ZL30D-11-03

Комплект:2

Примечание:

№ на схеме:48

Наименование:Кольцо установочное 68

Каталожный номер:04065-06825

Комплект:2

Примечание:

№ на схеме:49

Наименование:Валик приводного масляного насоса

Каталожный номер:ZL30D-11-02

Комплект:2

Примечание:

№ на схеме:50

Наименование:Кольцо установочное 35

Каталожный номер:04064-03515

Комплект:1

Примечание:

№ на схеме:52

Наименование:Шестерня пассивная

Каталожный номер:ZL30D-11-18

Комплект:1

Примечание:

№ на схеме:53

Наименование:Валик выходной

Каталожный номер:ZL30D-11-15

Комплект:1

Примечание:

№ на схеме:54

Наименование:Шплинт 3.2x25

Каталожный номер:GB/T91

Комплект:1

Примечание:

№ на схеме:55

Наименование:Кольцо установочное 90

Каталожный номер:04065-09030

Комплект:1

Примечание:

№ на схеме:57

Наименование:Сальник

Каталожный номер:ZL30D-11-07

Комплект:1

Примечание:

№ на схеме:58

Наименование:Фланец уплотнительный

Каталожный номер:ZL30D-11-11

Комплект:1

Примечание:

№ на схеме:59

Наименование:Уплoтнeниe 55x82x22

Каталожный номер:NJ130-2402025

Комплект:2

Примечание:

№ на схеме:60

Наименование:Фланец выходной

Каталожный номер:ZL30D-11-12

Комплект:1

Примечание:

№ на схеме:61

Наименование:Шайба

Каталожный номер:ZL30D-11-13

Комплект:1

Примечание:

№ на схеме:62

Наименование:Кольцо уплотнительное

Каталожный номер:ZL30D-11-17

Комплект:1

Примечание:

№ на схеме:63

Наименование:Шайба

Каталожный номер:ZL30D-11-16

Комплект:1

Примечание:

№ на схеме:64

Наименование:Бoлт M12x30

Каталожный номер:01010-51230

Комплект:11

Примечание:

№ на схеме:65

Наименование:Основание ведущего колеса

Каталожный номер:ZL30D-11-05

Комплект:1

Примечание:

№ на схеме:66

Наименование:Оболочка

Каталожный номер:ZL30D-11-10

Комплект:1

Примечание:

№ на схеме:67

Наименование:Валик ведущий

Каталожный номер:ZL30D-11-09

Комплект:1

Примечание:

№ на схеме:68

Наименование:Кольцо уплотнительное 60

Каталожный номер:ZL30D-11-08

Комплект:1

Примечание:

№ на схеме:70

Наименование:Корпус к коробке передач

Каталожный номер:ZL30D-11-01

Комплект:1

Примечание:

№ на схеме:71

Наименование:Зakлeпka 3x6

Каталожный номер:04418-03060

Комплект:4

Примечание:

№ на схеме:72

Наименование:Бирка

Каталожный номер:09607-05080

Комплект:1

Примечание:

№ на схеме:73

Наименование:Pым пoдъeмный M12

Каталожный номер:GB/T825

Комплект:1

Примечание:

№ на схеме:74

Наименование:Респиратор

Каталожный номер:YJ320-20000

Комплект:1

Примечание:

№ на схеме:75

Наименование:Шестерня ведущая

Каталожный номер:ZL30D-11-06

Комплект:1

Примечание:

№ на схеме:76

Наименование:Кольцо установочное 48

Каталожный номер:GB/T894

Комплект:1

Примечание:

№ на схеме:77

Наименование:Уплотнение

Каталожный номер:YJ315X-00009

Комплект:1

Примечание:

№ на схеме:78

Наименование:Детандер (охладитель газа)

Каталожный номер:YJ320-01000

Комплект:1

Примечание:

№ на схеме:79

Наименование:Болт-пробка

Каталожный номер:ZL30D-11-47

Комплект:1

Примечание:

№ на схеме:80

Наименование:Контргайка

Каталожный номер:ZL30D-11-14

Комплект:1

Примечание:
