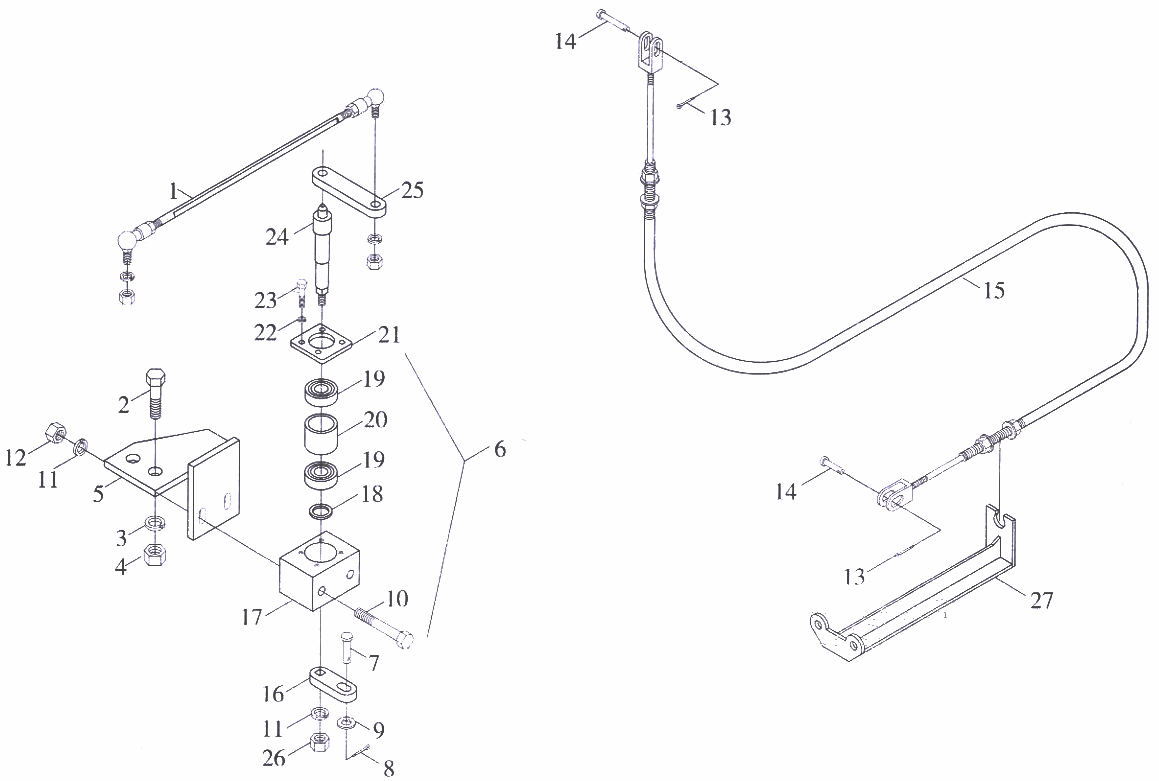

Система смено-управляющая-1

← Грейфер для травы Система смено-управляющая-2 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Рычаг с шаровыми головками

Каталожный номер:9D20-838000

Комплект:1

Примечание:

№ на схеме:2

Наименование:Бoлт M12x35

Каталожный номер:GB/T5783

Комплект:2

Примечание:

№ на схеме:3

Наименование:Шайба 12

Каталожный номер:GB/T93

Комплект:2

Примечание:

№ на схеме:4

Наименование:Гайка М6

Каталожный номер:GB/T6170

Комплект:2

Примечание:

№ на схеме:5

Наименование:Детали составные планки подставки

Каталожный номер:9D20-839100

Комплект:1

Примечание:

№ на схеме:6

Наименование:Конструкция переключения рычажная

Каталожный номер:9D20-839000

Комплект:1

Примечание:

№ на схеме:7

Наименование:Валик фиксирующий В8х40

Каталожный номер:GB/T882

Комплект:1

Примечание:

№ на схеме:8

Наименование:Шплинт 3.2x25

Каталожный номер:GB/T91

Комплект:1

Примечание:

№ на схеме:9

Наименование:Шайба 12

Каталожный номер:GB/T97.1

Комплект:1

Примечание:

№ на схеме:10

Наименование:Бoлт M12x50

Каталожный номер:GB/T5782

Комплект:2

Примечание:

№ на схеме:15

Наименование:Вал гибкий управления высокой и низкой скоростями

Каталожный номер:9D20-834000

Комплект:1

Примечание:

№ на схеме:16

Наименование:Планка соединительная

Каталожный номер:9D20-839006

Комплект:1

Примечание:

№ на схеме:17

Наименование:Седло подшипника

Каталожный номер:9D00-839001

Комплект:1

Примечание:

№ на схеме:18

Наименование:Кольцо установочное 12

Каталожный номер:GB/T894.1

Комплект:1

Примечание:

№ на схеме:19

Наименование:Подшипник 212

Каталожный номер:GB/T276

Комплект:2

Примечание:

№ на схеме:20

Наименование:Вкладыш

Каталожный номер:9D00-839005

Комплект:1

Примечание:

№ на схеме:21

Наименование:Накладка

Каталожный номер:9D00-839002

Комплект:1

Примечание:

№ на схеме:24

Наименование:Вал

Каталожный номер:9D00-839004

Комплект:1

Примечание:

№ на схеме:25

Наименование:Планка соединительная

Каталожный номер:9D00-839003

Комплект:1

Примечание:

№ на схеме:26

Наименование:Гaйka SPL-CO-M8

Каталожный номер:9D00-839007

Комплект:1

Примечание:

№ на схеме:27

Наименование:Стойка гибкого вала высокой и низкой скоростями

Каталожный номер:9D20-832000

Комплект:1

Примечание:
