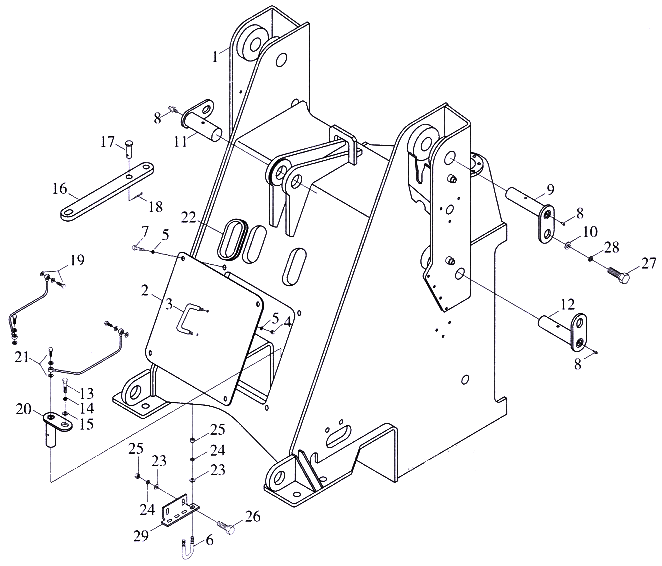

Полурама передняя-1

← Мост задний Полурама передняя-2 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Полурама передняя

Каталожный номер:9D20-131000

Комплект:1

Примечание:

№ на схеме:2

Наименование:Крышка передняя

Каталожный номер:9D20-137001

Комплект:1

Примечание:

№ на схеме:3

Наименование:Ручка крышки

Каталожный номер:9D20-137002

Комплект:1

Примечание:

№ на схеме:4

Наименование:Гайка М6

Каталожный номер:GB/T6170

Комплект:2

Примечание:

№ на схеме:5

Наименование:Шайба 12

Каталожный номер:GB/T93

Комплект:6

Примечание:

№ на схеме:7

Наименование:Бoлт M12x35

Каталожный номер:GB/T5783

Комплект:4

Примечание:

№ на схеме:8

Наименование:Macлeнka M10x1

Каталожный номер:JB/T7940.1

Комплект:7

Примечание:

№ на схеме:9

Наименование:Валик задний чеки подвижного крана

Каталожный номер:9D20-136100

Комплект:2

Примечание:

№ на схеме:10

Наименование:Шайба 16

Каталожный номер:GB/T96.1

Комплект:5

Примечание:

№ на схеме:11

Наименование:Валик задний чеки цилиндра скипа

Каталожный номер:9D20-136300

Комплект:1

Примечание:

№ на схеме:12

Наименование:Валик чеки подъемного цилиндра

Каталожный номер:9D20-136200

Комплект:2

Примечание:

№ на схеме:16

Наименование:Рычаг

Каталожный номер:9D20-130002

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ось

Каталожный номер:9D20-130003

Комплект:2

Примечание:

№ на схеме:18

Наименование:Шплинт 3.2x25

Каталожный номер:GB/T91

Комплект:2

Примечание:

№ на схеме:19

Наименование:Тавотрубка правая

Каталожный номер:9D20-139100

Комплект:1

Примечание:

№ на схеме:20

Наименование:Валик чеки поворотный

Каталожный номер:9D20-136400

Комплект:1

Примечание:

№ на схеме:21

Наименование:Тавотрубка левая

Каталожный номер:9D20-139200

Комплект:1

Примечание:

№ на схеме:22

Наименование:Оболочка защитная

Каталожный номер:9D20-130001

Комплект:4

Примечание:

№ на схеме:27

Наименование:Бoлт M12x50

Каталожный номер:GB/T5782

Комплект:5

Примечание:

№ на схеме:29

Наименование:Кронштейн

Каталожный номер:9D20-131012

Комплект:2

Примечание:
