Ковш угольный

← Ковш 1,8 м3 Ковш каменный →

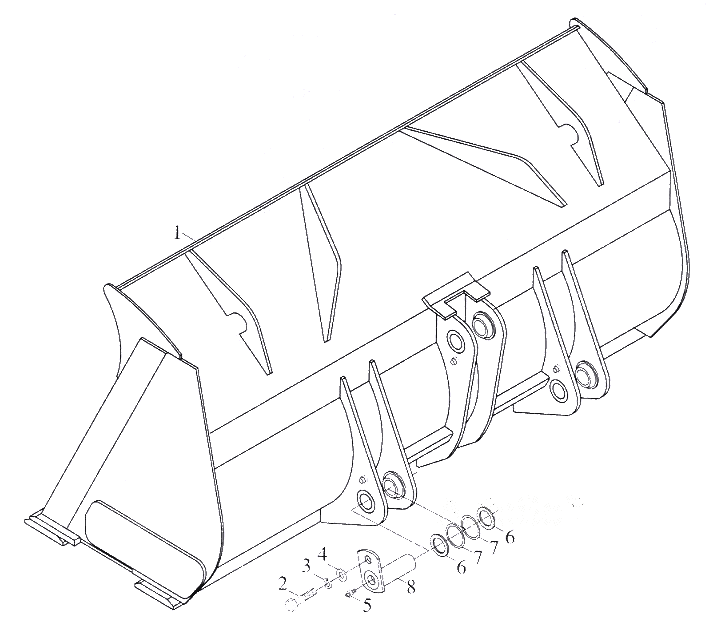

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Ковш угольный

Каталожный номер:9D20-751000

Комплект:1

Примечание:

№ на схеме:2

Наименование:Бoлт M12x35

Каталожный номер:GB/T5783

Комплект:3

Примечание:

№ на схеме:3

Наименование:Шайба 12

Каталожный номер:GB/T93

Комплект:3

Примечание:

№ на схеме:4

Наименование:Шайба 12

Каталожный номер:GB/T96

Комплект:3

Примечание:

№ на схеме:5

Наименование:Macлeнka M10x1

Каталожный номер:GB1152-89

Комплект:3

Примечание:

№ на схеме:6

Наименование:Подкладка

Каталожный номер:9D20-750001

Комплект:4

Примечание:

№ на схеме:7

Наименование:Кольцо уплотнительное

Каталожный номер:9F10-750002

Комплект:6

Примечание:

№ на схеме:8

Наименование:Шпилька (ось) ковша

Каталожный номер:9D20-752000

Комплект:3

Примечание:
