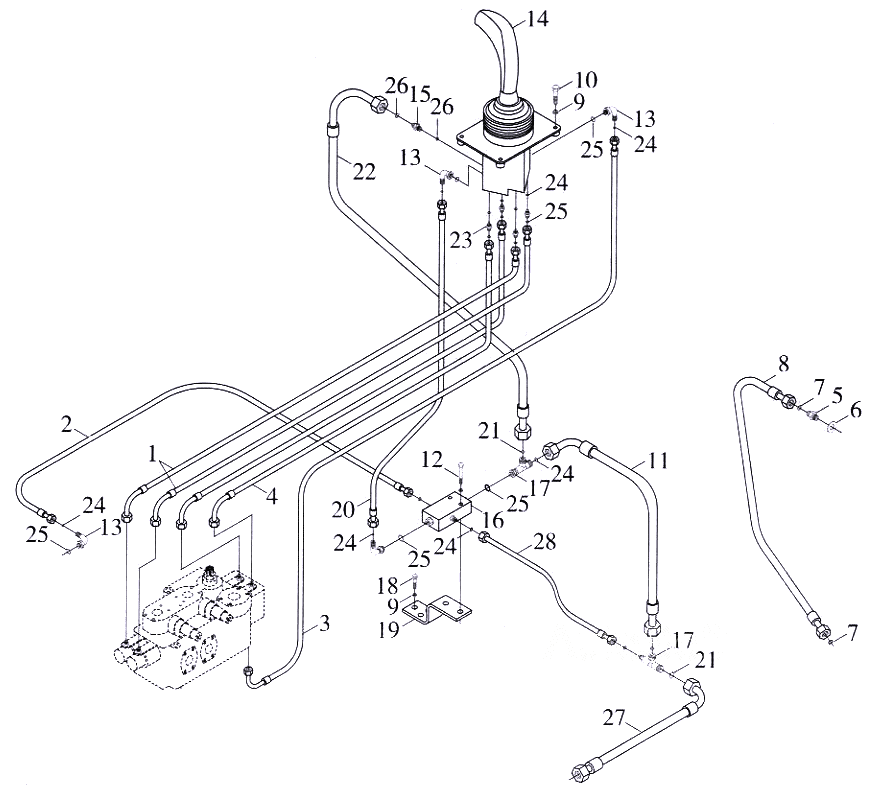

Гидросистема управляющая

← Гидросистема приводная Гидросистема поворота-1 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Трубка управляющая с маленькой полостью

Каталожный номер:9D630-8101000

Комплект:2

Примечание:

№ на схеме:2

Наименование:Трубка масляная с большой полостью подвижного крана

Каталожный номер:9D630-8102000

Комплект:2

Примечание:

№ на схеме:3

Наименование:Трубка плавающая

Каталожный номер:9D630-8103000

Комплект:1

Примечание:

№ на схеме:4

Наименование:Трубка управляющая с большой полостью

Каталожный номер:9D630-8104000

Комплект:1

Примечание:

№ на схеме:5

Наименование:Соединение

Каталожный номер:9D630-8100001

Комплект:4

Примечание:

№ на схеме:6

Наименование:Шайба комбинированная 27

Каталожный номер:JB/T982

Комплект:2

Примечание:

№ на схеме:8

Наименование:Трубка насосная масляная

Каталожный номер:9D630-8112000

Комплект:2

Примечание:

№ на схеме:9

Наименование:Шайба 12

Каталожный номер:GB/T93

Комплект:8

Примечание:

№ на схеме:10

Наименование:Bинт M10x25

Каталожный номер:GB/T70.3

Комплект:4

Примечание:

№ на схеме:11

Наименование:Трубка откачки

Каталожный номер:9D630-8111100

Комплект:1

Примечание:

№ на схеме:12

Наименование:Бoлт M12x50

Каталожный номер:GB/T5782

Комплект:2

Примечание:

№ на схеме:13

Наименование:Соединение изменения направления (угольник)

Каталожный номер:9F20-592200

Комплект:4

Примечание:

№ на схеме:14

Наименование:Kлaпaн yпpaвлeния DXS

Каталожный номер:9F20-591800

Комплект:1

Примечание:

№ на схеме:15

Наименование:Соединение

Каталожный номер:9F20-590004

Комплект:1

Примечание:

№ на схеме:16

Наименование:Kлaпaн выбopoчный SF8

Каталожный номер:9F20-593100

Комплект:1

Примечание:

№ на схеме:17

Наименование:Тройник

Каталожный номер:9F20-593000

Комплект:2

Примечание:

№ на схеме:18

Наименование:Бoлт M12x35

Каталожный номер:GB/T5783

Комплект:2

Примечание:

№ на схеме:19

Наименование:Кронштейн

Каталожный номер:9D630-8106000

Комплект:1

Примечание:

№ на схеме:20

Наименование:Трубка впускная откачки клапана управления

Каталожный номер:9D630-8107000

Комплект:1

Примечание:

№ на схеме:22

Наименование:Трубка откачки клапана управления

Каталожный номер:9D630-8108000

Комплект:1

Примечание:

№ на схеме:23

Наименование:Соединение

Каталожный номер:9F20-590001

Комплект:5

Примечание:

№ на схеме:27

Наименование:Трубка откачки

Каталожный номер:9D630-8109000

Комплект:1

Примечание:

№ на схеме:28

Наименование:Трубка насосная масляная

Каталожный номер:9D630-8110000

Комплект:1

Примечание:
