Установка кондиционера

Установка кондиционера

← Кожух защитный Установка кондиционера →

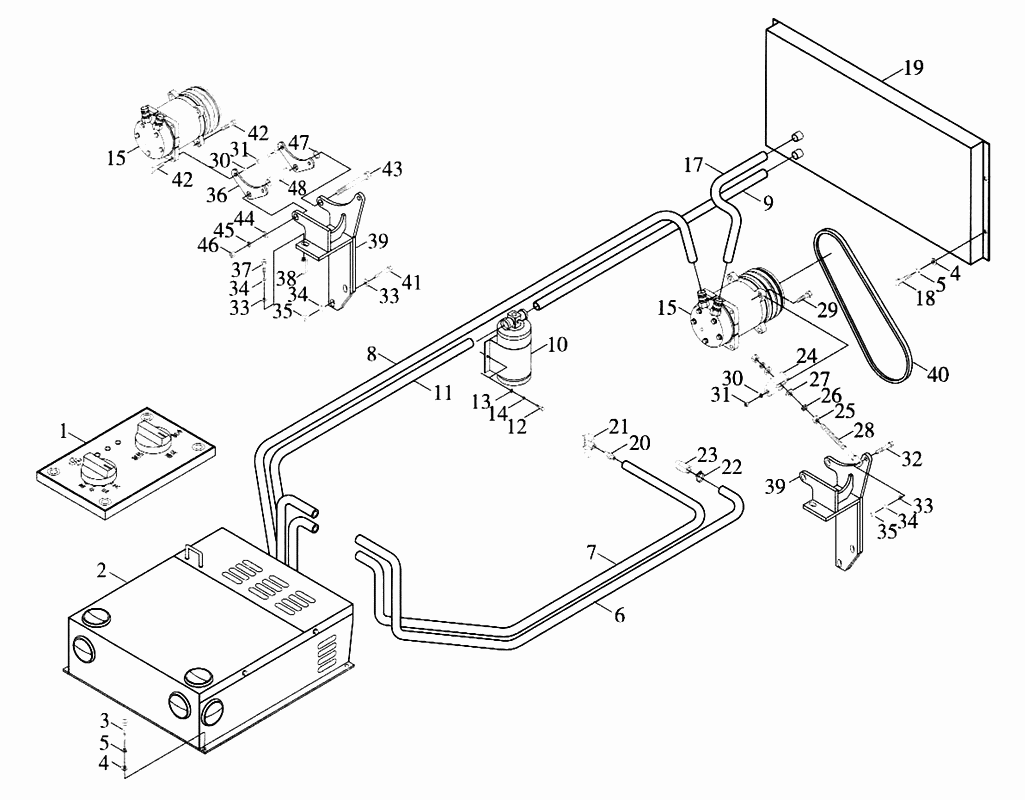

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Пульт управления
Каталожный номер:9F820-6802000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:Пульт управления
Каталожный номер:9F820-6802000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Испаритель
Каталожный номер:9F820-6803000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Испаритель
Каталожный номер:9F820-6803000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Болт М10x20
Каталожный номер:GB/T5783
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Болт М10x20
Каталожный номер:GB/T5783
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Шайба 10
Каталожный номер:GB/T97.1
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Шайба 10
Каталожный номер:GB/T97.1
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Шайба 10
Каталожный номер:GB/T93
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Шайба 10
Каталожный номер:GB/T93
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Трубка D=16
Каталожный номер:9F820-6800001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Трубка D=16
Каталожный номер:9F820-6800001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Трубка D=16
Каталожный номер:9F820-6800002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Трубка D=16
Каталожный номер:9F820-6800002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Трубка
Каталожный номер:9F820-6804000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Трубка
Каталожный номер:9F820-6804000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Трубка
Каталожный номер:9F820-6805000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Трубка
Каталожный номер:9F820-6805000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Ресивер
Каталожный номер:9F820-6806000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Ресивер
Каталожный номер:9F820-6806000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Трубка
Каталожный номер:9F820-6807000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Трубка
Каталожный номер:9F820-6807000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Болт М6х20
Каталожный номер:GB/T5783
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Болт М6х20
Каталожный номер:GB/T5783
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Шайба 6
Каталожный номер:GB/T97.1
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Шайба 6
Каталожный номер:GB/T97.1
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Шайба 6
Каталожный номер:GB/T93
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Шайба 6
Каталожный номер:GB/T93
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Компрессор
Каталожный номер:9F820-6808000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Компрессор
Каталожный номер:9F820-6808000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Кронштейн
Каталожный номер:9F820-6801000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Кронштейн
Каталожный номер:9F820-6801000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Трубка
Каталожный номер:9F820-6809000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Трубка
Каталожный номер:9F820-6809000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Болт М10x25
Каталожный номер:GB/T5783
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Болт М10x25
Каталожный номер:GB/T5783
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Конденсор
Каталожный номер:9F820-6810000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Конденсор
Каталожный номер:9F820-6810000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Штуцер
Каталожный номер:9F820-6800003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Штуцер
Каталожный номер:9F820-6800003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Клапан
Каталожный номер:9F820-6811000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Клапан
Каталожный номер:9F820-6811000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Хомут D=19-25
Каталожный номер:9F820-6800004
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Хомут D=19-25
Каталожный номер:9F820-6800004
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Адаптер
Каталожный номер:9F820-6800005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Адаптер
Каталожный номер:9F820-6800005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Блок регулировки
Каталожный номер:9F820-6801001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Блок регулировки
Каталожный номер:9F820-6801001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Гайка М14
Каталожный номер:GB/T6170
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Гайка М14
Каталожный номер:GB/T6170
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Шайба 14
Каталожный номер:GB/T93
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Шайба 14
Каталожный номер:GB/T93
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Шайба 14
Каталожный номер:GB/T97.1
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Шайба 14
Каталожный номер:GB/T97.1
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Регулировочный винт
Каталожный номер:9F820-6801002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Регулировочный винт
Каталожный номер:9F820-6801002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Болт М10x65
Каталожный номер:GB/T5783
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Болт М10x65
Каталожный номер:GB/T5783
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Шайба 10
Каталожный номер:GB/T93
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Шайба 10
Каталожный номер:GB/T93
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Гайка М10
Каталожный номер:GB/T6170
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Гайка М10
Каталожный номер:GB/T6170
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Болт M12x40
Каталожный номер:GB/T5783
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Болт M12x40
Каталожный номер:GB/T5783
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Шайба 12
Каталожный номер:GB/T97.1
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Шайба 12
Каталожный номер:GB/T97.1
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:Шайба 12
Каталожный номер:GB/T93
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:Шайба 12
Каталожный номер:GB/T93
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:Гайка М12
Каталожный номер:GB/T6170
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:Гайка М12
Каталожный номер:GB/T6170
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:Уголок
Каталожный номер:9F820-6801003
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:Уголок
Каталожный номер:9F820-6801003
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:Болт M12x30
Каталожный номер:GB/T5783
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:Болт M12x30
Каталожный номер:GB/T5783
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:Втулка
Каталожный номер:9F820-6801004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:Втулка
Каталожный номер:9F820-6801004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:Кронштейн
Каталожный номер:9F820-6801100
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:Кронштейн
Каталожный номер:9F820-6801100
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:Ремень
Каталожный номер:9F820-6801005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:Ремень
Каталожный номер:9F820-6801005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:41
Наименование:Болт M12x65
Каталожный номер:GB/T5783
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:41
Наименование:Болт M12x65
Каталожный номер:GB/T5783
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:42
Наименование:Болт M10x30
Каталожный номер:GB/T5783
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:42
Наименование:Болт M10x30
Каталожный номер:GB/T5783
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:43
Наименование:Болт М16x130
Каталожный номер:GB/T5783
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:43
Наименование:Болт М16x130
Каталожный номер:GB/T5783
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:44
Наименование:Шайба 16
Каталожный номер:GB/T97.1
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:44
Наименование:Шайба 16
Каталожный номер:GB/T97.1
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:45
Наименование:Шайба 16
Каталожный номер:GB/T93
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:45
Наименование:Шайба 16
Каталожный номер:GB/T93
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:46
Наименование:Гайка М16
Каталожный номер:GB/T6170
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:46
Наименование:Гайка М16
Каталожный номер:GB/T6170
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:47
Наименование:Прокладка
Каталожный номер:9F820-6801006
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:47
Наименование:Прокладка
Каталожный номер:9F820-6801006
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:48
Наименование:Трубка
Каталожный номер:9F820-6801007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:48
Наименование:Трубка
Каталожный номер:9F820-6801007
Комплект:1
Примечание:

Назад
