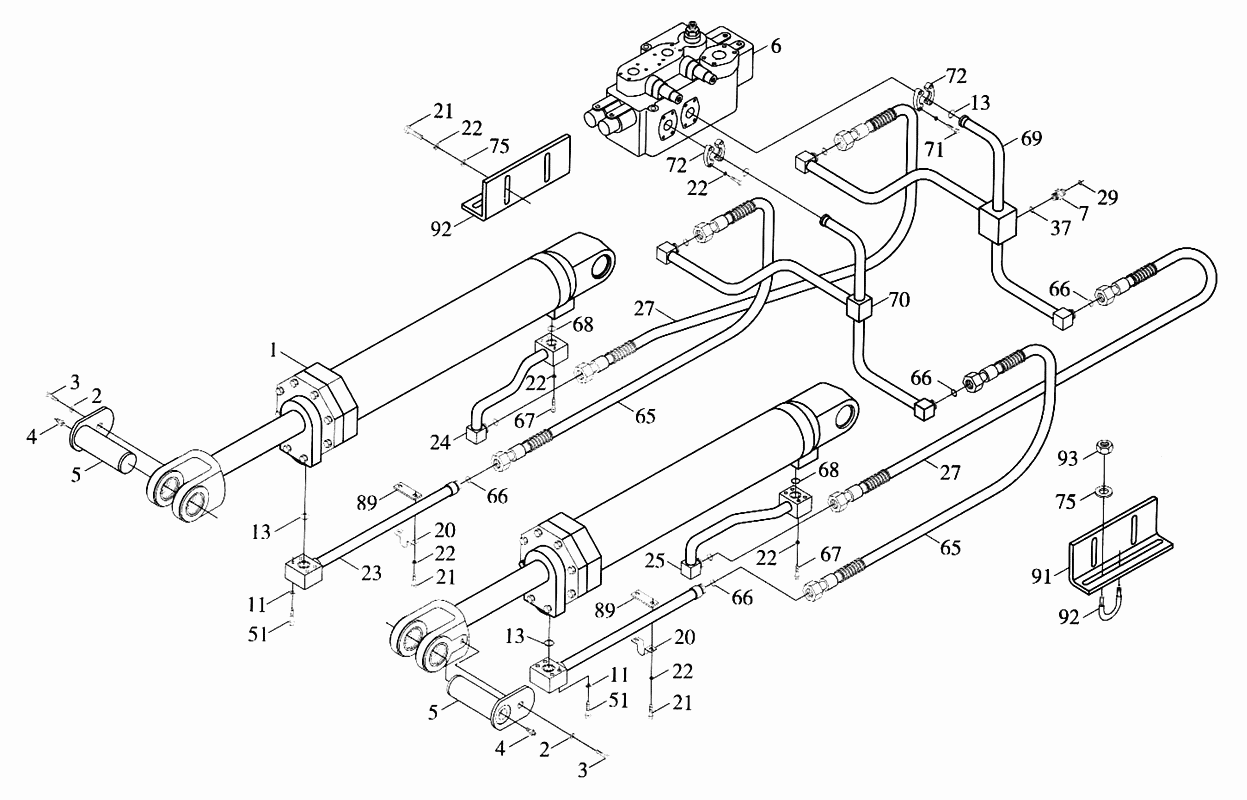

Гидросистема рабочего оборудования

← Гидробак Гидросистема рабочего оборудования →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Цилиндр стреловой

Каталожный номер:9F834-5901000

Комплект:2

Примечание:

№ на схеме:1

Наименование:Цилиндр стреловой

Каталожный номер:9F834-5901000

Комплект:2

Примечание:

№ на схеме:2

Наименование:Шайба 18 GВ/Т97.1

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:2

Наименование:Шайба 18 GВ/Т97.1

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:3

Наименование:Болт М18x40 GВ/Т5783

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:3

Наименование:Болт М18x40 GВ/Т5783

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:4

Наименование:Масленка М10x1

Каталожный номер:GB/T7940.1

Комплект:2

Примечание:

№ на схеме:4

Наименование:Масленка М10x1

Каталожный номер:GB/T7940.1

Комплект:2

Примечание:

№ на схеме:5

Наименование:Ось

Каталожный номер:9F20-590200

Комплект:2

Примечание:

№ на схеме:5

Наименование:Ось

Каталожный номер:9F20-590200

Комплект:2

Примечание:

№ на схеме:6

Наименование:Распределительный клапан D32

Каталожный номер:9F20-590300

Комплект:1

Примечание:

№ на схеме:6

Наименование:Распределительный клапан D32

Каталожный номер:9F20-590300

Комплект:1

Примечание:

№ на схеме:7

Наименование:Штуцер

Каталожный номер:9F20-590001

Комплект:10

Примечание:

№ на схеме:7

Наименование:Штуцер

Каталожный номер:9F20-590001

Комплект:10

Примечание:

№ на схеме:11

Наименование:Шайба 12

Каталожный номер:GB/T93

Комплект:49

Примечание:

№ на схеме:11

Наименование:Шайба 12

Каталожный номер:GB/T93

Комплект:49

Примечание:

№ на схеме:13

Наименование:Кольцо О-образное 36.5x3.55

Каталожный номер:GB/T3452.1

Комплект:14

Примечание:

№ на схеме:13

Наименование:Кольцо О-образное 36.5x3.55

Каталожный номер:GB/T3452.1

Комплект:14

Примечание:

№ на схеме:20

Наименование:Скоба

Каталожный номер:9F20-590003

Комплект:4

Примечание:

№ на схеме:20

Наименование:Скоба

Каталожный номер:9F20-590003

Комплект:4

Примечание:

№ на схеме:21

Наименование:Болт М10x25

Каталожный номер:GB/T5783

Комплект:19

Примечание:

№ на схеме:21

Наименование:Болт М10x25

Каталожный номер:GB/T5783

Комплект:19

Примечание:

№ на схеме:22

Наименование:Шайба 10 GВ/Т93

Каталожный номер:

Комплект:49

Примечание:

№ на схеме:22

Наименование:Шайба 10 GВ/Т93

Каталожный номер:

Комплект:49

Примечание:

№ на схеме:23

Наименование:Трубка

Каталожный номер:9F20-591100

Комплект:2

Примечание:

№ на схеме:23

Наименование:Трубка

Каталожный номер:9F20-591100

Комплект:2

Примечание:

№ на схеме:24

Наименование:Трубка

Каталожный номер:9F20-591200

Комплект:1

Примечание:

№ на схеме:24

Наименование:Трубка

Каталожный номер:9F20-591200

Комплект:1

Примечание:

№ на схеме:25

Наименование:Трубка

Каталожный номер:9F20-591300

Комплект:1

Примечание:

№ на схеме:25

Наименование:Трубка

Каталожный номер:9F20-591300

Комплект:1

Примечание:

№ на схеме:27

Наименование:Шланг

Каталожный номер:9F20-591500

Комплект:2

Примечание:

№ на схеме:27

Наименование:Шланг

Каталожный номер:9F20-591500

Комплект:2

Примечание:

№ на схеме:29

Наименование:Кольцо О-образное 7.5x1.8

Каталожный номер:GB/T3452.1

Комплект:14

Примечание:

№ на схеме:29

Наименование:Кольцо О-образное 7.5x1.8

Каталожный номер:GB/T3452.1

Комплект:14

Примечание:

№ на схеме:37

Наименование:Кольцо О-образное 16x2.4 GВ1235-76

Каталожный номер:

Комплект:14

Примечание:

№ на схеме:37

Наименование:Кольцо О-образное 16x2.4 GВ1235-76

Каталожный номер:

Комплект:14

Примечание:

№ на схеме:51

Наименование:Винт М12x55

Каталожный номер:GB/T70.1

Комплект:8

Примечание:

№ на схеме:51

Наименование:Винт М12x55

Каталожный номер:GB/T70.1

Комплект:8

Примечание:

№ на схеме:65

Наименование:Шланг

Каталожный номер:9F20-593500

Комплект:2

Примечание:

№ на схеме:65

Наименование:Шланг

Каталожный номер:9F20-593500

Комплект:2

Примечание:

№ на схеме:66

Наименование:Кольцо О-образное 21.2x2.65 GВ/Т3452.1

Каталожный номер:

Комплект:8

Примечание:

№ на схеме:66

Наименование:Кольцо О-образное 21.2x2.65 GВ/Т3452.1

Каталожный номер:

Комплект:8

Примечание:

№ на схеме:67

Наименование:Болт М10x70

Каталожный номер:GB/T5782

Комплект:8

Примечание:

№ на схеме:67

Наименование:Болт М10x70

Каталожный номер:GB/T5782

Комплект:8

Примечание:

№ на схеме:68

Наименование:Кольцо О-образное 32.5x3.55

Каталожный номер:GB/T3452.1

Комплект:2

Примечание:

№ на схеме:68

Наименование:Кольцо О-образное 32.5x3.55

Каталожный номер:GB/T3452.1

Комплект:2

Примечание:

№ на схеме:69

Наименование:Трубка

Каталожный номер:9F20-593600

Комплект:1

Примечание:

№ на схеме:69

Наименование:Трубка

Каталожный номер:9F20-593600

Комплект:1

Примечание:

№ на схеме:70

Наименование:Трубка

Каталожный номер:9F20-593700

Комплект:1

Примечание:

№ на схеме:70

Наименование:Трубка

Каталожный номер:9F20-593700

Комплект:1

Примечание:

№ на схеме:71

Наименование:Болт М10x35

Каталожный номер:GB/T5783

Комплект:16

Примечание:

№ на схеме:71

Наименование:Болт М10x35

Каталожный номер:GB/T5783

Комплект:16

Примечание:

№ на схеме:72

Наименование:Фланец

Каталожный номер:9F20-590011

Комплект:8

Примечание:

№ на схеме:72

Наименование:Фланец

Каталожный номер:9F20-590011

Комплект:8

Примечание:

№ на схеме:75

Наименование:Шайба 10 GВ/Т97.1

Каталожный номер:

Комплект:17

Примечание:

№ на схеме:75

Наименование:Шайба 10 GВ/Т97.1

Каталожный номер:

Комплект:17

Примечание:

№ на схеме:89

Наименование:Прокладка

Каталожный номер:9F20-590015

Комплект:4

Примечание:

№ на схеме:89

Наименование:Прокладка

Каталожный номер:9F20-590015

Комплект:4

Примечание:

№ на схеме:91

Наименование:Кронштейн

Каталожный номер:9F20-590018

Комплект:2

Примечание:

№ на схеме:91

Наименование:Кронштейн

Каталожный номер:9F20-590018

Комплект:2

Примечание:

№ на схеме:92

Наименование:Скоба 33

Каталожный номер:JB/ZQ4321

Комплект:4

Примечание:

№ на схеме:92

Наименование:Скоба 33

Каталожный номер:JB/ZQ4321

Комплект:4

Примечание:

№ на схеме:93

Наименование:Гайка М10

Каталожный номер:GB/T6170

Комплект:8

Примечание:

№ на схеме:93

Наименование:Гайка М10

Каталожный номер:GB/T6170

Комплект:8

Примечание:
