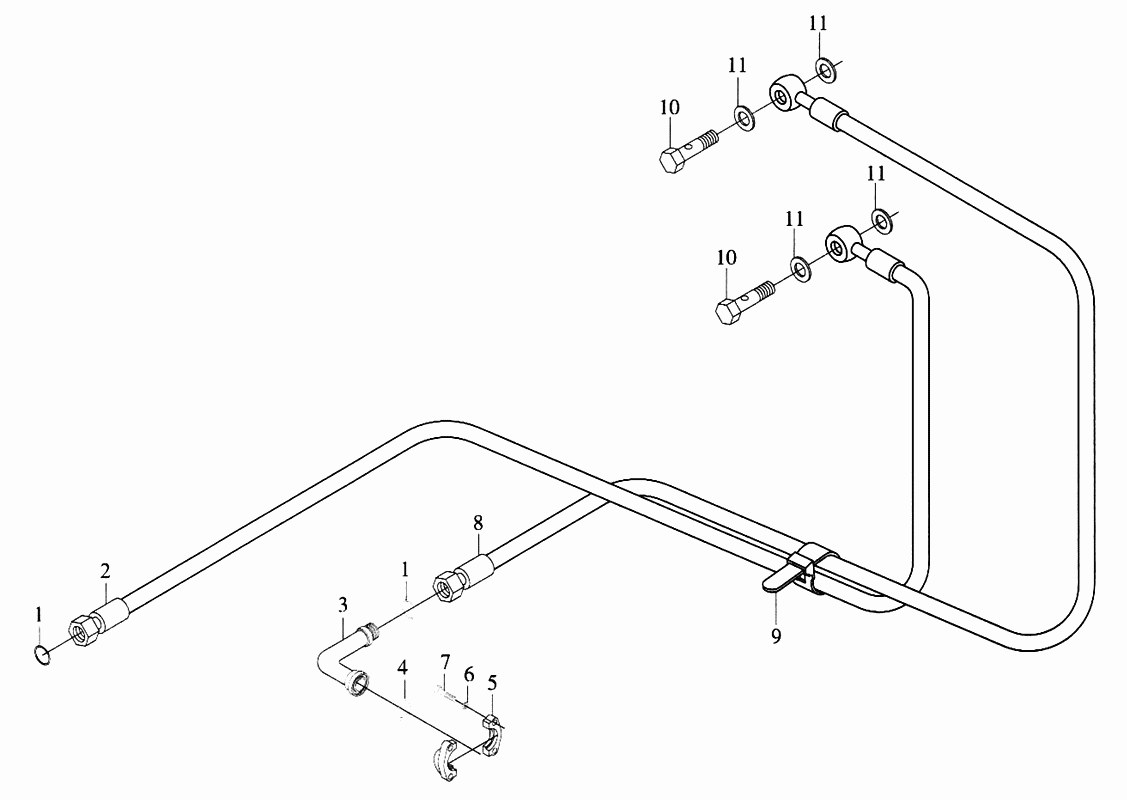

Гидросистема маслоохладителя

← Гидросистема поворота Гидробак →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Кольцо уплотнительное О-образное 21.2x2.65

Каталожный номер:GB/T3452.1

Комплект:2

Примечание:

№ на схеме:1

Наименование:Кольцо уплотнительное О-образное 21.2x2.65

Каталожный номер:GB/T3452.1

Комплект:2

Примечание:

№ на схеме:2

Наименование:Шланг

Каталожный номер:9F20-570100

Комплект:1

Примечание:

№ на схеме:2

Наименование:Шланг

Каталожный номер:9F20-570100

Комплект:1

Примечание:

№ на схеме:3

Наименование:Трубка

Каталожный номер:9F20-570200

Комплект:1

Примечание:

№ на схеме:3

Наименование:Трубка

Каталожный номер:9F20-570200

Комплект:1

Примечание:

№ на схеме:4

Наименование:Кольцо уплотнительное О-образное 36.5x3.55

Каталожный номер:GB/T3452.1

Комплект:1

Примечание:

№ на схеме:4

Наименование:Кольцо уплотнительное О-образное 36.5x3.55

Каталожный номер:GB/T3452.1

Комплект:1

Примечание:

№ на схеме:5

Наименование:Фланец

Каталожный номер:9F20-590002

Комплект:2

Примечание:

№ на схеме:5

Наименование:Фланец

Каталожный номер:9F20-590002

Комплект:2

Примечание:

№ на схеме:6

Наименование:Шайба 12

Каталожный номер:GB/T93

Комплект:4

Примечание:

№ на схеме:6

Наименование:Шайба 12

Каталожный номер:GB/T93

Комплект:4

Примечание:

№ на схеме:7

Наименование:Болт М12x35

Каталожный номер:GB/T5783

Комплект:4

Примечание:

№ на схеме:7

Наименование:Болт М12x35

Каталожный номер:GB/T5783

Комплект:4

Примечание:

№ на схеме:8

Наименование:Шланг

Каталожный номер:9F20-570300

Комплект:1

Примечание:

№ на схеме:8

Наименование:Шланг

Каталожный номер:9F20-570300

Комплект:1

Примечание:

№ на схеме:9

Наименование:Хомут ZD200x5

Каталожный номер:9F20-663102

Комплект:3

Примечание:

№ на схеме:9

Наименование:Хомут ZD200x5

Каталожный номер:9F20-663102

Комплект:3

Примечание:

№ на схеме:10

Наименование:Болт

Каталожный номер:9D00-530004

Комплект:2

Примечание:

№ на схеме:10

Наименование:Болт

Каталожный номер:9D00-530004

Комплект:2

Примечание:

№ на схеме:11

Наименование:Шайба 24

Каталожный номер:JB/T982

Комплект:4

Примечание:

№ на схеме:11

Наименование:Шайба 24

Каталожный номер:JB/T982

Комплект:4

Примечание:
