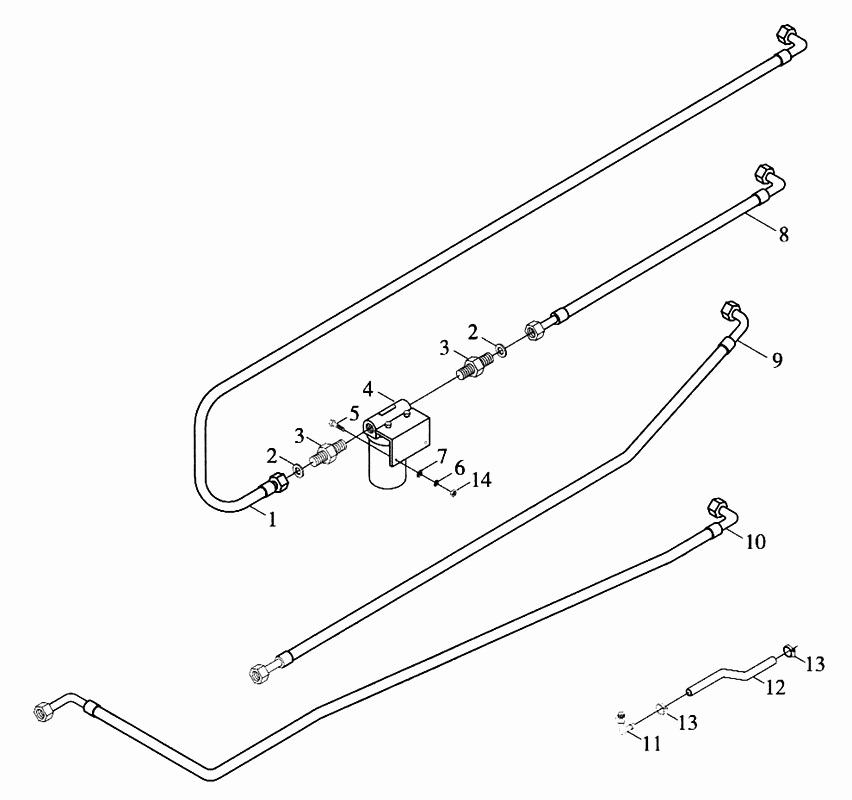

Гидросистема коробки передач

← Рулевая колонка Гидросистема поворота →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Трубка

Каталожный номер:9F20-533000

Комплект:1

Примечание:

№ на схеме:1

Наименование:Трубка

Каталожный номер:9F20-533000

Комплект:1

Примечание:

№ на схеме:2

Наименование:Шайба 33

Каталожный номер:JB/T982

Комплект:2

Примечание:

№ на схеме:2

Наименование:Шайба 33

Каталожный номер:JB/T982

Комплект:2

Примечание:

№ на схеме:3

Наименование:Штуцер G28 GВ3733.2

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:3

Наименование:Штуцер G28 GВ3733.2

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:4

Наименование:Фильтр

Каталожный номер:9F20-536000

Комплект:1

Примечание:

№ на схеме:4

Наименование:Фильтр

Каталожный номер:9F20-536000

Комплект:1

Примечание:

№ на схеме:5

Наименование:Болт М8х40 GВ/Т5783

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:5

Наименование:Болт М8х40 GВ/Т5783

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:6

Наименование:Шайба 8-Zn.D GВ/Т97.1

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:6

Наименование:Шайба 8-Zn.D GВ/Т97.1

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:7

Наименование:Шайба 8-Zn.D GВ/Т93

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:7

Наименование:Шайба 8-Zn.D GВ/Т93

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:8

Наименование:Трубка

Каталожный номер:9F20-534000

Комплект:1

Примечание:

№ на схеме:8

Наименование:Трубка

Каталожный номер:9F20-534000

Комплект:1

Примечание:

№ на схеме:9

Наименование:Трубка

Каталожный номер:9F20-531000

Комплект:1

Примечание:

№ на схеме:9

Наименование:Трубка

Каталожный номер:9F20-531000

Комплект:1

Примечание:

№ на схеме:10

Наименование:Трубка

Каталожный номер:9F20-532000

Комплект:1

Примечание:

№ на схеме:10

Наименование:Трубка

Каталожный номер:9F20-532000

Комплект:1

Примечание:

№ на схеме:11

Наименование:Соединение

Каталожный номер:9F20-535000

Комплект:1

Примечание:

№ на схеме:11

Наименование:Соединение

Каталожный номер:9F20-535000

Комплект:1

Примечание:

№ на схеме:12

Наименование:Масляная трубка

Каталожный номер:9F20-530001

Комплект:1

Примечание:

№ на схеме:12

Наименование:Масляная трубка

Каталожный номер:9F20-530001

Комплект:1

Примечание:

№ на схеме:13

Наименование:Хомут d=25

Каталожный номер:JBZQ3777

Комплект:2

Примечание:

№ на схеме:13

Наименование:Хомут d=25

Каталожный номер:JBZQ3777

Комплект:2

Примечание:

№ на схеме:14

Наименование:Гайка М8

Каталожный номер:GB/T6170

Комплект:2

Примечание:

№ на схеме:14

Наименование:Гайка М8

Каталожный номер:GB/T6170

Комплект:2

Примечание:
