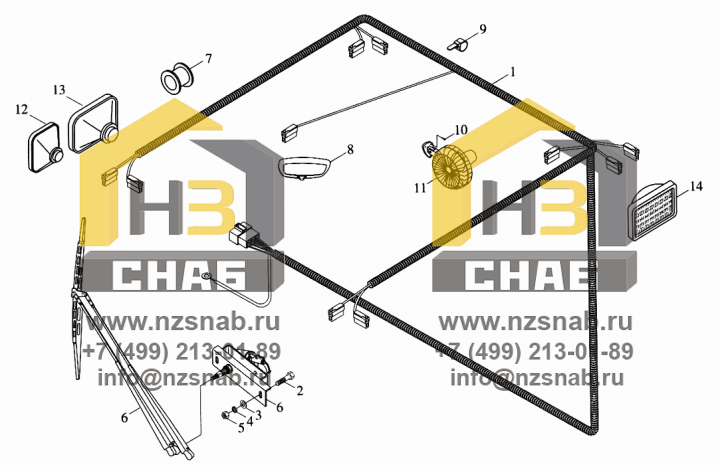

Жгут проводов кабины

← Жгут проводов передний Жгут проводов задний →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Жгут кабины

Каталожный номер:9D500-6301000

Комплект:1

Примечание:

№ на схеме:1

Наименование:Жгут кабины

Каталожный номер:9D500-6301000

Комплект:1

Примечание:

№ на схеме:2

Наименование:Болт М8х20 GВ/Т5783

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:2

Наименование:Болт М8х20 GВ/Т5783

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:3

Наименование:Шайба 8 GВ/Т97.1

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:3

Наименование:Шайба 8 GВ/Т97.1

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:4

Наименование:Шайба 8 GВ/Т93

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:4

Наименование:Шайба 8 GВ/Т93

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:5

Наименование:Гайка М8 GВ/Т6170

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:5

Наименование:Гайка М8 GВ/Т6170

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:6

Наименование:Стеклоочиститель

Каталожный номер:9D635-6302000

Комплект:1

Примечание:

№ на схеме:6

Наименование:Стеклоочиститель

Каталожный номер:9D635-6302000

Комплект:1

Примечание:

№ на схеме:7

Наименование:Катушка

Каталожный номер:9F820-6300001

Комплект:5

Примечание:

№ на схеме:7

Наименование:Катушка

Каталожный номер:9F820-6300001

Комплект:5

Примечание:

№ на схеме:8

Наименование:Верхняя фара

Каталожный номер:9F820-6303000

Комплект:1

Примечание:

№ на схеме:8

Наименование:Верхняя фара

Каталожный номер:9F820-6303000

Комплект:1

Примечание:

№ на схеме:9

Наименование:Хомут ZD200x5

Каталожный номер:9F820-6200001

Комплект:10

Примечание:

№ на схеме:9

Наименование:Хомут ZD200x5

Каталожный номер:9F820-6200001

Комплект:10

Примечание:

№ на схеме:10

Наименование:Винт SТ4.2х20

Каталожный номер:GB/T845

Комплект:3

Примечание:

№ на схеме:10

Наименование:Винт SТ4.2х20

Каталожный номер:GB/T845

Комплект:3

Примечание:

№ на схеме:11

Наименование:Вентилятор

Каталожный номер:9F820-6304000

Комплект:1

Примечание:

№ на схеме:11

Наименование:Вентилятор

Каталожный номер:9F820-6304000

Комплект:1

Примечание:

№ на схеме:12

Наименование:Указатель поворота

Каталожный номер:9F820-6306000

Комплект:4

Примечание:

№ на схеме:12

Наименование:Указатель поворота

Каталожный номер:9F820-6306000

Комплект:4

Примечание:

№ на схеме:13

Наименование:Фара

Каталожный номер:9F820-6302000

Комплект:4

Примечание:

№ на схеме:13

Наименование:Фара

Каталожный номер:9F820-6302000

Комплект:4

Примечание:

№ на схеме:14

Наименование:Фара

Каталожный номер:9D630-6302000

Комплект:2

Примечание:

№ на схеме:14

Наименование:Фара

Каталожный номер:9D630-6302000

Комплект:2

Примечание:
