Тормозная система

Тормозная система

← Гидросистема рабочего оборудования Стояночный тормоз →

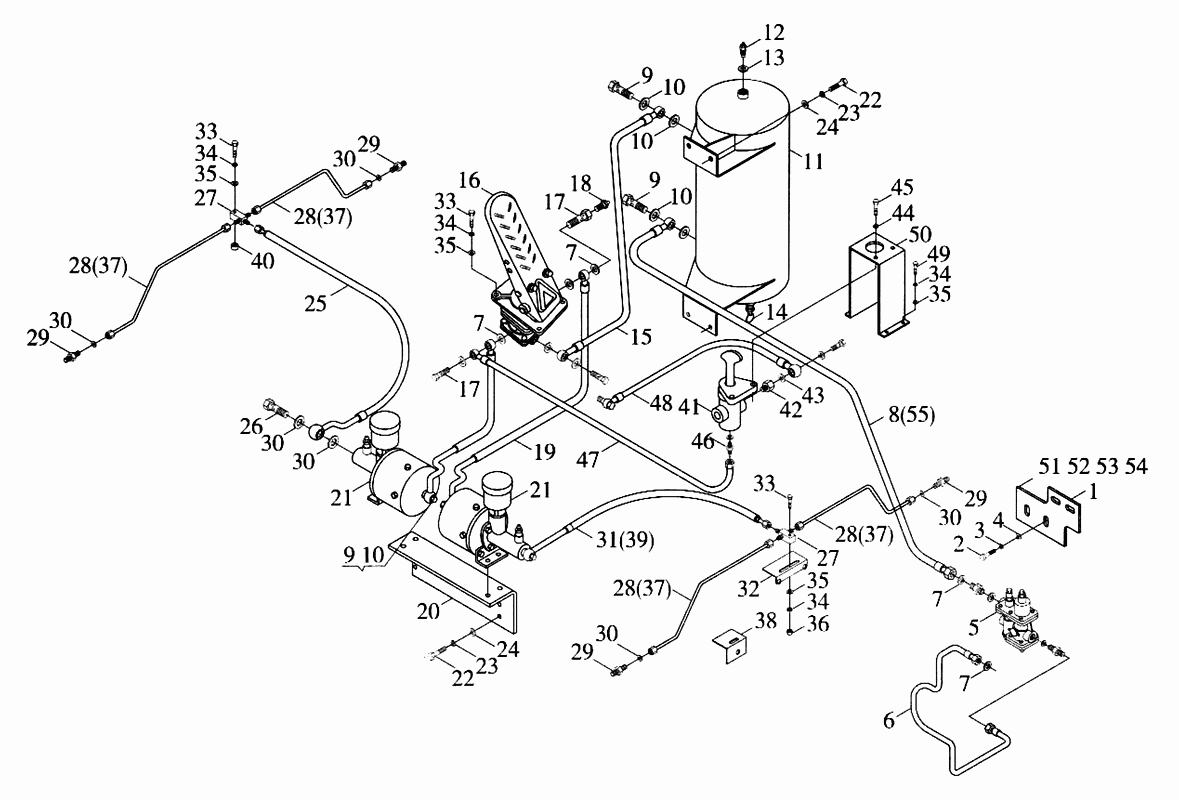

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Пластина
Каталожный номер:9D20-280004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:Пластина
Каталожный номер:9D20-280004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Болт М10x25 А3L GВ/Т5783
Каталожный номер:
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Болт М10x25 А3L GВ/Т5783
Каталожный номер:
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Прокладка 10
Каталожный номер:GB/T93
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Прокладка 10
Каталожный номер:GB/T93
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Прокладка 10 GВ/Т97.1
Каталожный номер:
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Прокладка 10 GВ/Т97.1
Каталожный номер:
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Масловодоотделитель SН380Е-3511002
Каталожный номер:9F20-280200
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Масловодоотделитель SН380Е-3511002
Каталожный номер:9F20-280200
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Впускная труба
Каталожный номер:9D20-280300
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Впускная труба
Каталожный номер:9D20-280300
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Сальник
Каталожный номер:9F20-280001
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Сальник
Каталожный номер:9F20-280001
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Выпускной шланг
Каталожный номер:9D510-2802000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Выпускной шланг
Каталожный номер:9D510-2802000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Болт
Каталожный номер:9F20-280004
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Болт
Каталожный номер:9F20-280004
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Сальник
Каталожный номер:9F20-280003
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Сальник
Каталожный номер:9F20-280003
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Ресивер
Каталожный номер:9D636-2803000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Ресивер
Каталожный номер:9D636-2803000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Предохранитель
Каталожный номер:9F00-281300
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Предохранитель
Каталожный номер:9F00-281300
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Сальник 16x1.5
Каталожный номер:9F00-280002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Сальник 16x1.5
Каталожный номер:9F00-280002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Ручной клапан водоотвода STR-3533002
Каталожный номер:9F20-281800
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Ручной клапан водоотвода STR-3533002
Каталожный номер:9F20-281800
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Выпускной шланг ресивера
Каталожный номер:9D510-2803000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Выпускной шланг ресивера
Каталожный номер:9D510-2803000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Педаль газа
Каталожный номер:9F00-280200
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Педаль газа
Каталожный номер:9F00-280200
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Болт
Каталожный номер:9F20-280005
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Болт
Каталожный номер:9F20-280005
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Переключатель давления SLC-3570002
Каталожный номер:9F20-281000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Переключатель давления SLC-3570002
Каталожный номер:9F20-281000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Выпускной шланг
Каталожный номер:9D636-2802000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Выпускной шланг
Каталожный номер:9D636-2802000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Кронштейн
Каталожный номер:9D510-2800001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Кронштейн
Каталожный номер:9D510-2800001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Насос
Каталожный номер:9D20-280200
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Насос
Каталожный номер:9D20-280200
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Болт М12x30 А3L GВ/Т5783
Каталожный номер:
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Болт М12x30 А3L GВ/Т5783
Каталожный номер:
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Прокладка 12 GВ/Т93
Каталожный номер:
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Прокладка 12 GВ/Т93
Каталожный номер:
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Прокладка 12 GВ/Т97.1
Каталожный номер:
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Прокладка 12 GВ/Т97.1
Каталожный номер:
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Шланг
Каталожный номер:9D20-280800
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Шланг
Каталожный номер:9D20-280800
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Болт
Каталожный номер:9F20-280007
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Болт
Каталожный номер:9F20-280007
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Тройник
Каталожный номер:9D20-281020
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Тройник
Каталожный номер:9D20-281020
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Трубка
Каталожный номер:9D20-281000
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Трубка
Каталожный номер:9D20-281000
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Штуцер
Каталожный номер:9D20-280016
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Штуцер
Каталожный номер:9D20-280016
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Прокладка 12
Каталожный номер:JР’/Рў982
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Прокладка 12
Каталожный номер:JР’/Рў982
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Шланг
Каталожный номер:9D20-280900
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Шланг
Каталожный номер:9D20-280900
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Кронштейн
Каталожный номер:9D20-280008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Кронштейн
Каталожный номер:9D20-280008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Болт М8х30 А3L GВ/Т5783
Каталожный номер:
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Болт М8х30 А3L GВ/Т5783
Каталожный номер:
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:Прокладка 8 GВ/Т93
Каталожный номер:
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:Прокладка 8 GВ/Т93
Каталожный номер:
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:Прокладка 8
Каталожный номер:GB/T97.1
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:Прокладка 8
Каталожный номер:GB/T97.1
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:Гайка М8 А3L
Каталожный номер:GB/T6170
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:Гайка М8 А3L
Каталожный номер:GB/T6170
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:Трубка
Каталожный номер:9D20-281400
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:Трубка
Каталожный номер:9D20-281400
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:Кронштейн
Каталожный номер:9D20-280017
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:Кронштейн
Каталожный номер:9D20-280017
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:Тормозная трубка заднего моста
Каталожный номер:9D20-281600
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:Тормозная трубка заднего моста
Каталожный номер:9D20-281600
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:Подставка
Каталожный номер:9D00-280200Рђ
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:Подставка
Каталожный номер:9D00-280200Рђ
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:41
Наименование:Клапан переключателя QZ50-3536002
Каталожный номер:9F00-281200
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:41
Наименование:Клапан переключателя QZ50-3536002
Каталожный номер:9F00-281200
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:42
Наименование:Соединение
Каталожный номер:9F00-280008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:42
Наименование:Соединение
Каталожный номер:9F00-280008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:43
Наименование:Сальник 10x1.5
Каталожный номер:9F00-280001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:43
Наименование:Сальник 10x1.5
Каталожный номер:9F00-280001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:44
Наименование:Прокладка 5 GВ/Т93
Каталожный номер:
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:44
Наименование:Прокладка 5 GВ/Т93
Каталожный номер:
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:45
Наименование:Болт М5х20 А3L GВ/Т5783
Каталожный номер:
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:45
Наименование:Болт М5х20 А3L GВ/Т5783
Каталожный номер:
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:46
Наименование:Штуцер
Каталожный номер:9F00-280011
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:46
Наименование:Штуцер
Каталожный номер:9F00-280011
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:47
Наименование:Трубка
Каталожный номер:9F00-280700Рђ
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:47
Наименование:Трубка
Каталожный номер:9F00-280700Рђ
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:48
Наименование:Трубка
Каталожный номер:9D20-281500
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:48
Наименование:Трубка
Каталожный номер:9D20-281500
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:49
Наименование:Болт М8х20 А3L GВ/Т5783
Каталожный номер:
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:49
Наименование:Болт М8х20 А3L GВ/Т5783
Каталожный номер:
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:50
Наименование:Кронштейн
Каталожный номер:9D20-280017
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:50
Наименование:Кронштейн
Каталожный номер:9D20-280017
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:51
Наименование:Пластина
Каталожный номер:9D21-280001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:51
Наименование:Пластина
Каталожный номер:9D21-280001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:52
Наименование:Трубка
Каталожный номер:9D21-280300
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:52
Наименование:Трубка
Каталожный номер:9D21-280300
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:53
Наименование:Пластина
Каталожный номер:9D22-280001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:53
Наименование:Пластина
Каталожный номер:9D22-280001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:54
Наименование:Трубка
Каталожный номер:9D22-280100
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:54
Наименование:Трубка
Каталожный номер:9D22-280100
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:55
Наименование:Трубка
Каталожный номер:9D636-2801000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:55
Наименование:Трубка
Каталожный номер:9D636-2801000
Комплект:1
Примечание:

Назад
