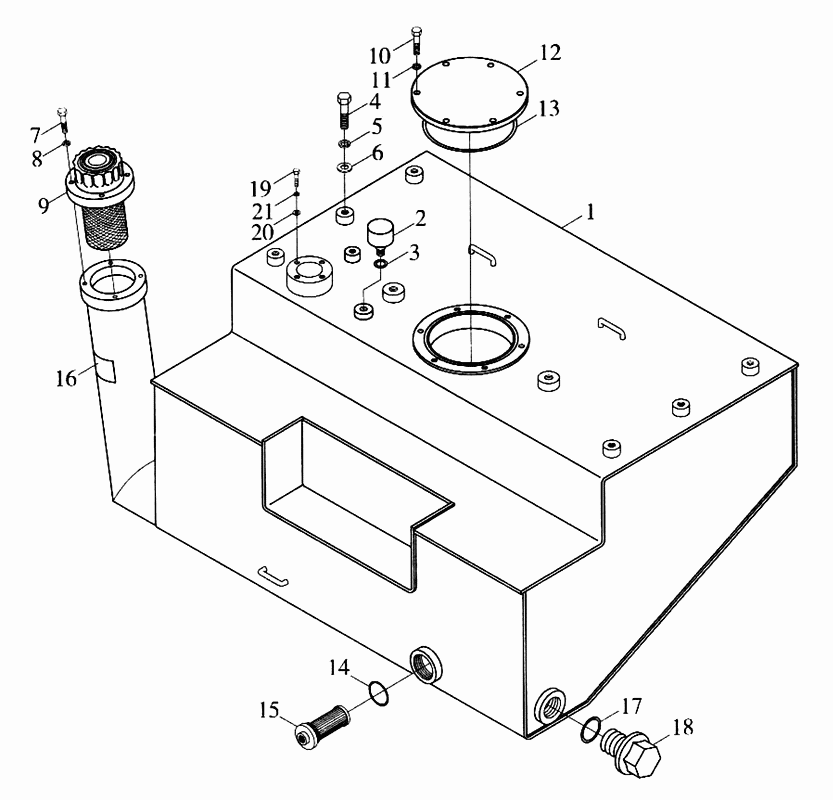

Топливный бак

← Управление акселератором Управление акселератором →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Топливный бак

Каталожный номер:9D636-0801000

Комплект:1

Примечание:

№ на схеме:1

Наименование:Топливный бак

Каталожный номер:9D636-0801000

Комплект:1

Примечание:

№ на схеме:2

Наименование:Воздушный фильтр (С-G3/4)

Каталожный номер:9D510-0800001

Комплект:1

Примечание:

№ на схеме:2

Наименование:Воздушный фильтр (С-G3/4)

Каталожный номер:9D510-0800001

Комплект:1

Примечание:

№ на схеме:3

Наименование:Шайба 27

Каталожный номер:JB/Рў982

Комплект:1

Примечание:

№ на схеме:3

Наименование:Шайба 27

Каталожный номер:JB/Рў982

Комплект:1

Примечание:

№ на схеме:4

Наименование:Болт М12x35 GВ/Т5783

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:4

Наименование:Болт М12x35 GВ/Т5783

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:5

Наименование:Шайба 12

Каталожный номер:GB/T93

Комплект:6

Примечание:

№ на схеме:5

Наименование:Шайба 12

Каталожный номер:GB/T93

Комплект:6

Примечание:

№ на схеме:6

Наименование:Шайба 12

Каталожный номер:GB/T97.1

Комплект:6

Примечание:

№ на схеме:6

Наименование:Шайба 12

Каталожный номер:GB/T97.1

Комплект:6

Примечание:

№ на схеме:7

Наименование:Болт М8х20

Каталожный номер:GB/T5783

Комплект:4

Примечание:

№ на схеме:7

Наименование:Болт М8х20

Каталожный номер:GB/T5783

Комплект:4

Примечание:

№ на схеме:8

Наименование:Шайба 8 GВ/T93

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:8

Наименование:Шайба 8 GВ/T93

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:9

Наименование:Фильтр

Каталожный номер:9F20-585000

Комплект:1

Примечание:

№ на схеме:9

Наименование:Фильтр

Каталожный номер:9F20-585000

Комплект:1

Примечание:

№ на схеме:10

Наименование:Болт М10x25 GВ/Т5783

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:10

Наименование:Болт М10x25 GВ/Т5783

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:11

Наименование:Шайба 10 GВ/T93

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:11

Наименование:Шайба 10 GВ/T93

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:12

Наименование:Фланец

Каталожный номер:9F20-080001

Комплект:1

Примечание:

№ на схеме:12

Наименование:Фланец

Каталожный номер:9F20-080001

Комплект:1

Примечание:

№ на схеме:13

Наименование:Кольцо О-образное 145x3.55

Каталожный номер:GB/T3452.1

Комплект:1

Примечание:

№ на схеме:13

Наименование:Кольцо О-образное 145x3.55

Каталожный номер:GB/T3452.1

Комплект:1

Примечание:

№ на схеме:14

Наименование:Кольцо О-образное 48x3.55

Каталожный номер:GB/T3452.1

Комплект:1

Примечание:

№ на схеме:14

Наименование:Кольцо О-образное 48x3.55

Каталожный номер:GB/T3452.1

Комплект:1

Примечание:

№ на схеме:15

Наименование:Фильтр масляный

Каталожный номер:9F20-083000

Комплект:1

Примечание:

№ на схеме:15

Наименование:Фильтр масляный

Каталожный номер:9F20-083000

Комплект:1

Примечание:

№ на схеме:16

Наименование:Табличка

Каталожный номер:9F20-080002

Комплект:1

Примечание:

№ на схеме:16

Наименование:Табличка

Каталожный номер:9F20-080002

Комплект:1

Примечание:

№ на схеме:17

Наименование:Кольцо О-образное 40x3.1 GВ1235-76

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:17

Наименование:Кольцо О-образное 40x3.1 GВ1235-76

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:18

Наименование:Пробка

Каталожный номер:9F20-085000

Комплект:1

Примечание:

№ на схеме:18

Наименование:Пробка

Каталожный номер:9F20-085000

Комплект:1

Примечание:

№ на схеме:19

Наименование:Болт М5х16 GВ/T5783

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:19

Наименование:Болт М5х16 GВ/T5783

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:20

Наименование:Шайба 5

Каталожный номер:GB/T97.1

Комплект:4

Примечание:

№ на схеме:20

Наименование:Шайба 5

Каталожный номер:GB/T97.1

Комплект:4

Примечание:

№ на схеме:21

Наименование:Шайба 5 GВ/Т93

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:21

Наименование:Шайба 5 GВ/Т93

Каталожный номер:

Комплект:4

Примечание:
