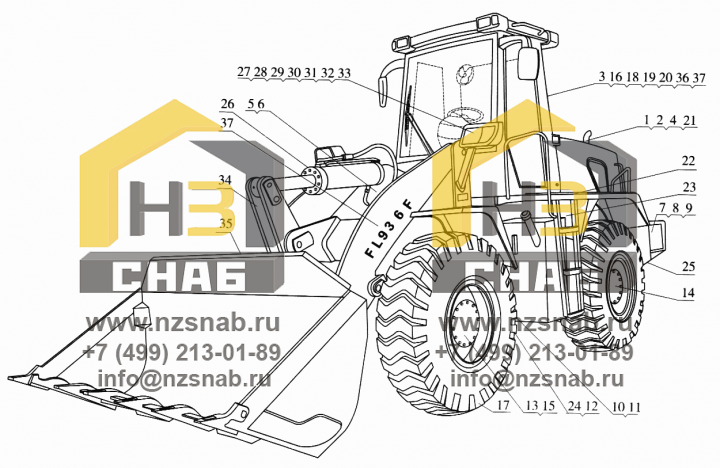

Погрузчик FOTON FL936F

← Ковш 1.8м3 Установка двигателя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Двигатель

Каталожный номер:9D20-010000

Комплект:1

Примечание:

№ на схеме:1

Наименование:Двигатель

Каталожный номер:9D20-010000

Комплект:1

Примечание:

№ на схеме:2

Наименование:Радиатор

Каталожный номер:9D637-0200000

Комплект:1

Примечание:

№ на схеме:2

Наименование:Радиатор

Каталожный номер:9D637-0200000

Комплект:1

Примечание:

№ на схеме:3

Наименование:Акселератор

Каталожный номер:9D20-050000

Комплект:1

Примечание:

№ на схеме:3

Наименование:Акселератор

Каталожный номер:9D20-050000

Комплект:1

Примечание:

№ на схеме:4

Наименование:Топливный бак

Каталожный номер:9D636-0800000

Комплект:1

Примечание:

№ на схеме:4

Наименование:Топливный бак

Каталожный номер:9D636-0800000

Комплект:1

Примечание:

№ на схеме:5

Наименование:Тележка передняя

Каталожный номер:9D20-131000

Комплект:1

Примечание:

№ на схеме:5

Наименование:Тележка передняя

Каталожный номер:9D20-131000

Комплект:1

Примечание:

№ на схеме:6

Наименование:Шарнир

Каталожный номер:9D630-1200000

Комплект:1

Примечание:

№ на схеме:6

Наименование:Шарнир

Каталожный номер:9D630-1200000

Комплект:1

Примечание:

№ на схеме:7

Наименование:Тележка задняя

Каталожный номер:9D636-13Рђ00000

Комплект:1

Примечание:

№ на схеме:7

Наименование:Тележка задняя

Каталожный номер:9D636-13Рђ00000

Комплект:1

Примечание:

№ на схеме:8

Наименование:Тележка

Каталожный номер:9D630-1400000

Комплект:1

Примечание:

№ на схеме:8

Наименование:Тележка

Каталожный номер:9D630-1400000

Комплект:1

Примечание:

№ на схеме:9

Наименование:Балансир

Каталожный номер:9D630-15Рђ00000

Комплект:1

Примечание:

№ на схеме:9

Наименование:Балансир

Каталожный номер:9D630-15Рђ00000

Комплект:1

Примечание:

№ на схеме:10

Наименование:Гибкая муфта

Каталожный номер:9D20-210000

Комплект:1

Примечание:

№ на схеме:10

Наименование:Гибкая муфта

Каталожный номер:9D20-210000

Комплект:1

Примечание:

№ на схеме:11

Наименование:Коробка передач

Каталожный номер:9D20-230000

Комплект:1

Примечание:

№ на схеме:11

Наименование:Коробка передач

Каталожный номер:9D20-230000

Комплект:1

Примечание:

№ на схеме:12

Наименование:Приводной вал

Каталожный номер:9D20-250000

Комплект:1

Примечание:

№ на схеме:12

Наименование:Приводной вал

Каталожный номер:9D20-250000

Комплект:1

Примечание:

№ на схеме:13

Наименование:Управление переднее

Каталожный номер:9D20-261000

Комплект:1

Примечание:

№ на схеме:13

Наименование:Управление переднее

Каталожный номер:9D20-261000

Комплект:1

Примечание:

№ на схеме:14

Наименование:Управление заднее

Каталожный номер:9D20-262000

Комплект:1

Примечание:

№ на схеме:14

Наименование:Управление заднее

Каталожный номер:9D20-262000

Комплект:1

Примечание:

№ на схеме:15

Наименование:Тормозная система

Каталожный номер:9D636-2800000

Комплект:1

Примечание:

№ на схеме:15

Наименование:Тормозная система

Каталожный номер:9D636-2800000

Комплект:1

Примечание:

№ на схеме:16

Наименование:Стояночный тормоз

Каталожный номер:9D20-290000

Комплект:1

Примечание:

№ на схеме:16

Наименование:Стояночный тормоз

Каталожный номер:9D20-290000

Комплект:1

Примечание:

№ на схеме:17

Наименование:Колесо

Каталожный номер:9D20-340000

Комплект:1

Примечание:

№ на схеме:17

Наименование:Колесо

Каталожный номер:9D20-340000

Комплект:1

Примечание:

№ на схеме:18

Наименование:Кресло водителя

Каталожный номер:9D20-440000

Комплект:1

Примечание:

№ на схеме:18

Наименование:Кресло водителя

Каталожный номер:9D20-440000

Комплект:1

Примечание:

№ на схеме:19

Наименование:Кабина водителя

Каталожный номер:9D20-450000

Комплект:1

Примечание:

№ на схеме:19

Наименование:Кабина водителя

Каталожный номер:9D20-450000

Комплект:1

Примечание:

№ на схеме:20

Наименование:Платформа

Каталожный номер:9D20-460000

Комплект:1

Примечание:

№ на схеме:20

Наименование:Платформа

Каталожный номер:9D20-460000

Комплект:1

Примечание:

№ на схеме:21

Наименование:Облицовка

Каталожный номер:9D510-4700000

Комплект:1

Примечание:

№ на схеме:21

Наименование:Облицовка

Каталожный номер:9D510-4700000

Комплект:1

Примечание:

№ на схеме:22

Наименование:Брызговик

Каталожный номер:9D636-4800000

Комплект:1

Примечание:

№ на схеме:22

Наименование:Брызговик

Каталожный номер:9D636-4800000

Комплект:1

Примечание:

№ на схеме:23

Наименование:Гидросистема

Каталожный номер:9D630-5300000

Комплект:1

Примечание:

№ на схеме:23

Наименование:Гидросистема

Каталожный номер:9D630-5300000

Комплект:1

Примечание:

№ на схеме:24

Наименование:Поворотная гидравлическая система

Каталожный номер:9D636-5400000

Комплект:1

Примечание:

№ на схеме:24

Наименование:Поворотная гидравлическая система

Каталожный номер:9D636-5400000

Комплект:1

Примечание:

№ на схеме:25

Наименование:Гидравлическая система масляного бака

Каталожный номер:9D636-5800000

Комплект:1

Примечание:

№ на схеме:25

Наименование:Гидравлическая система масляного бака

Каталожный номер:9D636-5800000

Комплект:1

Примечание:

№ на схеме:26

Наименование:Гидравлическая система рабочего оборудования

Каталожный номер:9D636-5900000

Комплект:1

Примечание:

№ на схеме:26

Наименование:Гидравлическая система рабочего оборудования

Каталожный номер:9D636-5900000

Комплект:1

Примечание:

№ на схеме:27

Наименование:Жгут проводов передней рамы

Каталожный номер:9D620-6200000

Комплект:1

Примечание:

№ на схеме:27

Наименование:Жгут проводов передней рамы

Каталожный номер:9D620-6200000

Комплект:1

Примечание:

№ на схеме:28

Наименование:Жгут проводов кабины

Каталожный номер:9D500-6300000

Комплект:1

Примечание:

№ на схеме:28

Наименование:Жгут проводов кабины

Каталожный номер:9D500-6300000

Комплект:1

Примечание:

№ на схеме:29

Наименование:Жгут проводов задней рамы

Каталожный номер:9D637-6400000

Комплект:4

Примечание:

№ на схеме:29

Наименование:Жгут проводов задней рамы

Каталожный номер:9D637-6400000

Комплект:4

Примечание:

№ на схеме:30

Наименование:Аккумулятор

Каталожный номер:9D636-6500000

Комплект:1

Примечание:

№ на схеме:30

Наименование:Аккумулятор

Каталожный номер:9D636-6500000

Комплект:1

Примечание:

№ на схеме:31

Наименование:Монтаж приборов

Каталожный номер:9D620-6600000

Комплект:1

Примечание:

№ на схеме:31

Наименование:Монтаж приборов

Каталожный номер:9D620-6600000

Комплект:1

Примечание:

№ на схеме:32

Наименование:Система отопления

Каталожный номер:9D500-6700000

Комплект:1

Примечание:

№ на схеме:32

Наименование:Система отопления

Каталожный номер:9D500-6700000

Комплект:1

Примечание:

№ на схеме:33

Наименование:Кондиционер

Каталожный номер:9D620-6800000

Комплект:1

Примечание:

№ на схеме:33

Наименование:Кондиционер

Каталожный номер:9D620-6800000

Комплект:1

Примечание:

№ на схеме:34

Наименование:Рабочее оборудование

Каталожный номер:9D620-72D0000

Комплект:1

Примечание:

№ на схеме:34

Наименование:Рабочее оборудование

Каталожный номер:9D620-72D0000

Комплект:1

Примечание:

№ на схеме:35

Наименование:Ковш

Каталожный номер:9D620-73Рђ00000

Комплект:1

Примечание:

№ на схеме:35

Наименование:Ковш

Каталожный номер:9D620-73Рђ00000

Комплект:1

Примечание:

№ на схеме:36

Наименование:Управление скоростью

Каталожный номер:9D20-830000

Комплект:1

Примечание:

№ на схеме:36

Наименование:Управление скоростью

Каталожный номер:9D20-830000

Комплект:1

Примечание:

№ на схеме:37

Наименование:Опознавательный знак

Каталожный номер:9D20-900000

Комплект:1

Примечание:

№ на схеме:37

Наименование:Опознавательный знак

Каталожный номер:9D20-900000

Комплект:1

Примечание:

№ на схеме:38

Наименование:Инструменты и запчасти

Каталожный номер:9D00-910000

Комплект:1

Примечание:

№ на схеме:38

Наименование:Инструменты и запчасти

Каталожный номер:9D00-910000

Комплект:1

Примечание:
