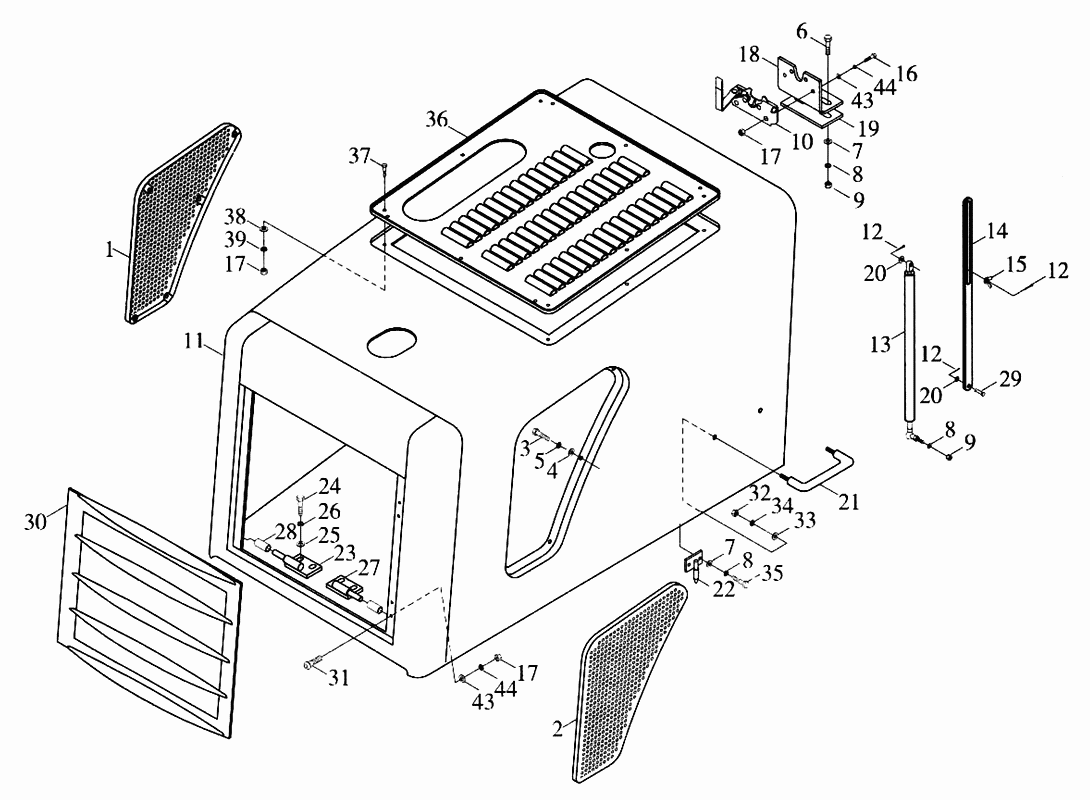

Кожух защитный

← Пол кабины Брызговик, подножка →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Решетка левая

Каталожный номер:9D632-4702000

Комплект:1

Примечание:

№ на схеме:1

Наименование:Решетка левая

Каталожный номер:9D632-4702000

Комплект:1

Примечание:

№ на схеме:2

Наименование:Решетка правая

Каталожный номер:9D632-4703000

Комплект:1

Примечание:

№ на схеме:2

Наименование:Решетка правая

Каталожный номер:9D632-4703000

Комплект:1

Примечание:

№ на схеме:3

Наименование:Болт М5х10 GВ/Т5783

Каталожный номер:

Комплект:10

Примечание:

№ на схеме:3

Наименование:Болт М5х10 GВ/Т5783

Каталожный номер:

Комплект:10

Примечание:

№ на схеме:4

Наименование:Шайба 5 GВ/Т97.1

Каталожный номер:

Комплект:10

Примечание:

№ на схеме:4

Наименование:Шайба 5 GВ/Т97.1

Каталожный номер:

Комплект:10

Примечание:

№ на схеме:5

Наименование:Шайба 5

Каталожный номер:GB/T93

Комплект:10

Примечание:

№ на схеме:5

Наименование:Шайба 5

Каталожный номер:GB/T93

Комплект:10

Примечание:

№ на схеме:6

Наименование:Болт М10x40 GВ/Т5783

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:6

Наименование:Болт М10x40 GВ/Т5783

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:7

Наименование:Шайба 10 GВ/Т97.1

Каталожный номер:

Комплект:8

Примечание:

№ на схеме:7

Наименование:Шайба 10 GВ/Т97.1

Каталожный номер:

Комплект:8

Примечание:

№ на схеме:8

Наименование:Шайба 10 GВ/T93

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:8

Наименование:Шайба 10 GВ/T93

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:9

Наименование:Гайка М10 GВ/Т6170

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:9

Наименование:Гайка М10 GВ/Т6170

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:10

Наименование:Замок

Каталожный номер:9F20-473000

Комплект:1

Примечание:

№ на схеме:10

Наименование:Замок

Каталожный номер:9F20-473000

Комплект:1

Примечание:

№ на схеме:11

Наименование:Корпус

Каталожный номер:9D510-4701000

Комплект:1

Примечание:

№ на схеме:11

Наименование:Корпус

Каталожный номер:9D510-4701000

Комплект:1

Примечание:

№ на схеме:12

Наименование:Шплинт 3.2x20

Каталожный номер:GB/T91

Комплект:6

Примечание:

№ на схеме:12

Наименование:Шплинт 3.2x20

Каталожный номер:GB/T91

Комплект:6

Примечание:

№ на схеме:13

Наименование:Пневматическая рессора

Каталожный номер:9D20-47Р’2000

Комплект:2

Примечание:

№ на схеме:13

Наименование:Пневматическая рессора

Каталожный номер:9D20-47Р’2000

Комплект:2

Примечание:

№ на схеме:14

Наименование:Направляющая

Каталожный номер:9D20-470001

Комплект:2

Примечание:

№ на схеме:14

Наименование:Направляющая

Каталожный номер:9D20-470001

Комплект:2

Примечание:

№ на схеме:15

Наименование:Гайка М10 GВ/Т62

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:15

Наименование:Гайка М10 GВ/Т62

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:16

Наименование:Болт М6х40 GВ/Т5783

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:16

Наименование:Болт М6х40 GВ/Т5783

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:17

Наименование:Гайка М6 GВ/Т6170

Каталожный номер:

Комплект:12

Примечание:

№ на схеме:17

Наименование:Гайка М6 GВ/Т6170

Каталожный номер:

Комплект:12

Примечание:

№ на схеме:18

Наименование:Кронштейн

Каталожный номер:9D632-4700003

Комплект:1

Примечание:

№ на схеме:18

Наименование:Кронштейн

Каталожный номер:9D632-4700003

Комплект:1

Примечание:

№ на схеме:19

Наименование:Прокладка регулировочная

Каталожный номер:9D20-47Р’0009

Комплект:

Примечание:

№ на схеме:19

Наименование:Прокладка регулировочная

Каталожный номер:9D20-47Р’0009

Комплект:

Примечание:

№ на схеме:20

Наименование:Шайба 8 GВ/Т97.1

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:20

Наименование:Шайба 8 GВ/Т97.1

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:21

Наименование:Ручка

Каталожный номер:9F20-472700

Комплект:2

Примечание:

№ на схеме:21

Наименование:Ручка

Каталожный номер:9F20-472700

Комплект:2

Примечание:

№ на схеме:22

Наименование:Упор

Каталожный номер:9F20-470100

Комплект:2

Примечание:

№ на схеме:22

Наименование:Упор

Каталожный номер:9F20-470100

Комплект:2

Примечание:

№ на схеме:23

Наименование:Ось правая

Каталожный номер:9D20-474000

Комплект:1

Примечание:

№ на схеме:23

Наименование:Ось правая

Каталожный номер:9D20-474000

Комплект:1

Примечание:

№ на схеме:24

Наименование:Болт М16x45

Каталожный номер:GB/T5783

Комплект:4

Примечание:

№ на схеме:24

Наименование:Болт М16x45

Каталожный номер:GB/T5783

Комплект:4

Примечание:

№ на схеме:25

Наименование:Шайба 16 GВ/Т97.1

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:25

Наименование:Шайба 16 GВ/Т97.1

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:26

Наименование:Шайба 16 GВ/Т93

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:26

Наименование:Шайба 16 GВ/Т93

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:27

Наименование:Ось левая

Каталожный номер:9D20-475000

Комплект:1

Примечание:

№ на схеме:27

Наименование:Ось левая

Каталожный номер:9D20-475000

Комплект:1

Примечание:

№ на схеме:28

Наименование:Втулка

Каталожный номер:9F20-470002

Комплект:2

Примечание:

№ на схеме:28

Наименование:Втулка

Каталожный номер:9F20-470002

Комплект:2

Примечание:

№ на схеме:29

Наименование:Ось В8х40 GВ/Т882

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:29

Наименование:Ось В8х40 GВ/Т882

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:30

Наименование:Решетка задняя

Каталожный номер:9D510-4702500

Комплект:1

Примечание:

№ на схеме:30

Наименование:Решетка задняя

Каталожный номер:9D510-4702500

Комплект:1

Примечание:

№ на схеме:31

Наименование:Винт М6х30 GВ/Т70.2

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:31

Наименование:Винт М6х30 GВ/Т70.2

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:32

Наименование:Гайка М12 GВ/Т6170

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:32

Наименование:Гайка М12 GВ/Т6170

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:33

Наименование:Шайба 12 GВ/Т97.1

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:33

Наименование:Шайба 12 GВ/Т97.1

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:34

Наименование:Шайба 12 GВ/Г93

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:34

Наименование:Шайба 12 GВ/Г93

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:35

Наименование:Болт М10x20 GВ/Т5783

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:35

Наименование:Болт М10x20 GВ/Т5783

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:36

Наименование:Крышка

Каталожный номер:9D632-4700005

Комплект:1

Примечание:

№ на схеме:36

Наименование:Крышка

Каталожный номер:9D632-4700005

Комплект:1

Примечание:

№ на схеме:37

Наименование:Болт М6х12

Каталожный номер:GB/T5783

Комплект:12

Примечание:

№ на схеме:37

Наименование:Болт М6х12

Каталожный номер:GB/T5783

Комплект:12

Примечание:

№ на схеме:38

Наименование:Шайба 6

Каталожный номер:GB/T97.1

Комплект:20

Примечание:

№ на схеме:38

Наименование:Шайба 6

Каталожный номер:GB/T97.1

Комплект:20

Примечание:

№ на схеме:39

Наименование:Шайба 6

Каталожный номер:GB/T93

Комплект:20

Примечание:

№ на схеме:39

Наименование:Шайба 6

Каталожный номер:GB/T93

Комплект:20

Примечание:

№ на схеме:43

Наименование:Шайба 6 GB/T97.1

Каталожный номер:

Комплект:18

Примечание:

№ на схеме:43

Наименование:Шайба 6 GB/T97.1

Каталожный номер:

Комплект:18

Примечание:

№ на схеме:44

Наименование:Шайба 6 GB/T93

Каталожный номер:

Комплект:18

Примечание:

№ на схеме:44

Наименование:Шайба 6 GB/T93

Каталожный номер:

Комплект:18

Примечание:
