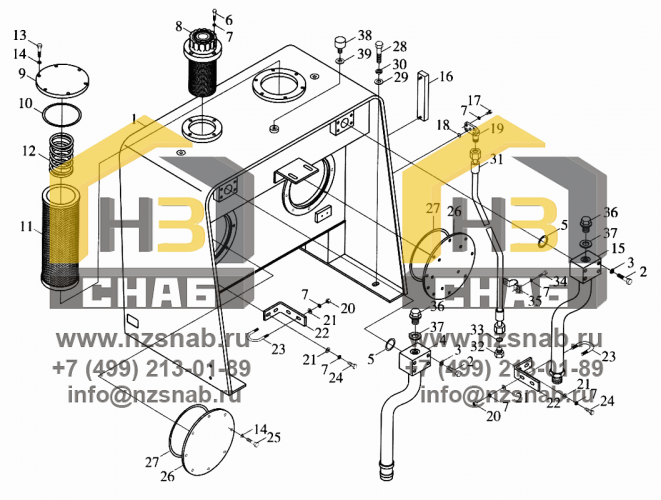

Гидробак

← Гидросистема поворота Гидросистема рабочего оборудования →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Бак

Каталожный номер:9D636-5801000

Комплект:1

Примечание:

№ на схеме:1

Наименование:Бак

Каталожный номер:9D636-5801000

Комплект:1

Примечание:

№ на схеме:2

Наименование:Болт М12x90 GВ/Т5782

Каталожный номер:

Комплект:8

Примечание:

№ на схеме:2

Наименование:Болт М12x90 GВ/Т5782

Каталожный номер:

Комплект:8

Примечание:

№ на схеме:3

Наименование:Шайба 12 GВ/Т93

Каталожный номер:

Комплект:8

Примечание:

№ на схеме:3

Наименование:Шайба 12 GВ/Т93

Каталожный номер:

Комплект:8

Примечание:

№ на схеме:4

Наименование:Трубка масляная

Каталожный номер:9D636-5802000

Комплект:1

Примечание:

№ на схеме:4

Наименование:Трубка масляная

Каталожный номер:9D636-5802000

Комплект:1

Примечание:

№ на схеме:5

Наименование:Кольцо О-образное 46.2x3.55 GВ/Т3452.1

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:5

Наименование:Кольцо О-образное 46.2x3.55 GВ/Т3452.1

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:6

Наименование:Болт М8х20 GВ/Т5782

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:6

Наименование:Болт М8х20 GВ/Т5782

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:7

Наименование:Шайба 8 GВ/Т93

Каталожный номер:

Комплект:20

Примечание:

№ на схеме:7

Наименование:Шайба 8 GВ/Т93

Каталожный номер:

Комплект:20

Примечание:

№ на схеме:8

Наименование:Воздушный фильтр (SFМ323L)

Каталожный номер:9F20-585000Рђ

Комплект:1

Примечание:

№ на схеме:8

Наименование:Воздушный фильтр (SFМ323L)

Каталожный номер:9F20-585000Рђ

Комплект:1

Примечание:

№ на схеме:9

Наименование:Крышка фильтра

Каталожный номер:9D20-583000

Комплект:1

Примечание:

№ на схеме:9

Наименование:Крышка фильтра

Каталожный номер:9D20-583000

Комплект:1

Примечание:

№ на схеме:10

Наименование:Кольцо О-образное 160x3.55 GВ/Т3452.1

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:10

Наименование:Кольцо О-образное 160x3.55 GВ/Т3452.1

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:11

Наименование:Фильтр

Каталожный номер:9D510-5805000

Комплект:1

Примечание:

№ на схеме:11

Наименование:Фильтр

Каталожный номер:9D510-5805000

Комплект:1

Примечание:

№ на схеме:12

Наименование:Пружина

Каталожный номер:9D20-580001

Комплект:1

Примечание:

№ на схеме:12

Наименование:Пружина

Каталожный номер:9D20-580001

Комплект:1

Примечание:

№ на схеме:13

Наименование:Болт М10x25 GВ/Т5783

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:13

Наименование:Болт М10x25 GВ/Т5783

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:14

Наименование:Шайба 10 GВ/Т93

Каталожный номер:

Комплект:22

Примечание:

№ на схеме:14

Наименование:Шайба 10 GВ/Т93

Каталожный номер:

Комплект:22

Примечание:

№ на схеме:15

Наименование:Труба откачки

Каталожный номер:9D636-5803000

Комплект:1

Примечание:

№ на схеме:15

Наименование:Труба откачки

Каталожный номер:9D636-5803000

Комплект:1

Примечание:

№ на схеме:16

Наименование:Измеритель уровня масла

Каталожный номер:9F20-583000

Комплект:1

Примечание:

№ на схеме:16

Наименование:Измеритель уровня масла

Каталожный номер:9F20-583000

Комплект:1

Примечание:

№ на схеме:17

Наименование:Винт М8х20 GВ/Т70.1

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:17

Наименование:Винт М8х20 GВ/Т70.1

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:18

Наименование:Кольцо О-образное 22.4x2.65 GВ/Т3452.1

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:18

Наименование:Кольцо О-образное 22.4x2.65 GВ/Т3452.1

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:19

Наименование:Труба выпуска масла

Каталожный номер:9D510-5804000

Комплект:1

Примечание:

№ на схеме:19

Наименование:Труба выпуска масла

Каталожный номер:9D510-5804000

Комплект:1

Примечание:

№ на схеме:20

Наименование:Гайка М8 GВ/Т6170

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:20

Наименование:Гайка М8 GВ/Т6170

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:21

Наименование:Шайба 8

Каталожный номер:GB/T97.1

Комплект:12

Примечание:

№ на схеме:21

Наименование:Шайба 8

Каталожный номер:GB/T97.1

Комплект:12

Примечание:

№ на схеме:22

Наименование:Кронштейн

Каталожный номер:9D510-5800006

Комплект:2

Примечание:

№ на схеме:22

Наименование:Кронштейн

Каталожный номер:9D510-5800006

Комплект:2

Примечание:

№ на схеме:23

Наименование:Скоба

Каталожный номер:9D510-5800002

Комплект:2

Примечание:

№ на схеме:23

Наименование:Скоба

Каталожный номер:9D510-5800002

Комплект:2

Примечание:

№ на схеме:24

Наименование:Болт М8х25 GВ/Т5783

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:24

Наименование:Болт М8х25 GВ/Т5783

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:25

Наименование:Болт М10x20 GВ/Т5783

Каталожный номер:

Комплект:16

Примечание:

№ на схеме:25

Наименование:Болт М10x20 GВ/Т5783

Каталожный номер:

Комплект:16

Примечание:

№ на схеме:26

Наименование:Фланец

Каталожный номер:9D510-5800003

Комплект:2

Примечание:

№ на схеме:26

Наименование:Фланец

Каталожный номер:9D510-5800003

Комплект:2

Примечание:

№ на схеме:27

Наименование:Кольцо О-образное 206x5.30 GВ/Т3452.1

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:27

Наименование:Кольцо О-образное 206x5.30 GВ/Т3452.1

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:28

Наименование:Болт М16x35 GВ/T5783

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:28

Наименование:Болт М16x35 GВ/T5783

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:29

Наименование:Шайба 16

Каталожный номер:GB/T97.1

Комплект:4

Примечание:

№ на схеме:29

Наименование:Шайба 16

Каталожный номер:GB/T97.1

Комплект:4

Примечание:

№ на схеме:30

Наименование:Шайба 16 GВ/T93

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:30

Наименование:Шайба 16 GВ/T93

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:31

Наименование:Шланг откачки

Каталожный номер:9D510-5806000

Комплект:1

Примечание:

№ на схеме:31

Наименование:Шланг откачки

Каталожный номер:9D510-5806000

Комплект:1

Примечание:

№ на схеме:32

Наименование:Пробка

Каталожный номер:9D510-5800005

Комплект:1

Примечание:

№ на схеме:32

Наименование:Пробка

Каталожный номер:9D510-5800005

Комплект:1

Примечание:

№ на схеме:33

Наименование:Кольцо О-образное 15x1.8 GВ/Т3452.1

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:33

Наименование:Кольцо О-образное 15x1.8 GВ/Т3452.1

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:34

Наименование:Болт М8х16 GВ/Т5783

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:34

Наименование:Болт М8х16 GВ/Т5783

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:35

Наименование:Скоба

Каталожный номер:9D510-5800004

Комплект:2

Примечание:

№ на схеме:35

Наименование:Скоба

Каталожный номер:9D510-5800004

Комплект:2

Примечание:

№ на схеме:36

Наименование:Пробка М22х1.5

Каталожный номер:JР’1000-77

Комплект:2

Примечание:

№ на схеме:36

Наименование:Пробка М22х1.5

Каталожный номер:JР’1000-77

Комплект:2

Примечание:

№ на схеме:37

Наименование:Шайба 22

Каталожный номер:JР’/Рў982

Комплект:2

Примечание:

№ на схеме:37

Наименование:Шайба 22

Каталожный номер:JР’/Рў982

Комплект:2

Примечание:

№ на схеме:38

Наименование:Воздушный фильтр (С-G3/4)

Каталожный номер:9D510-5807000

Комплект:1

Примечание:

№ на схеме:38

Наименование:Воздушный фильтр (С-G3/4)

Каталожный номер:9D510-5807000

Комплект:1

Примечание:

№ на схеме:39

Наименование:Шайба 27

Каталожный номер:JР’/Рў982

Комплект:1

Примечание:

№ на схеме:39

Наименование:Шайба 27

Каталожный номер:JР’/Рў982

Комплект:1

Примечание:
