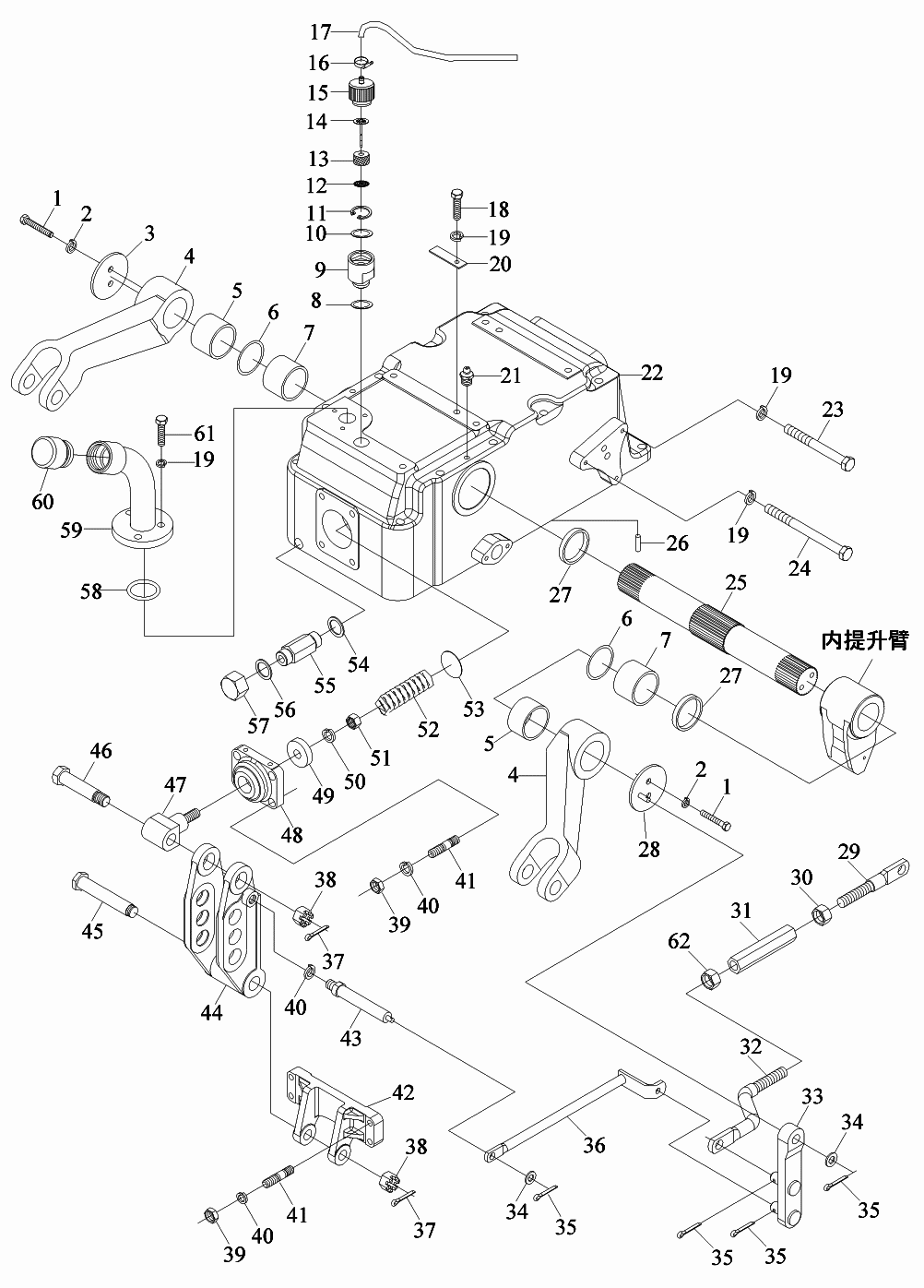

Подъемник/Lifter Assembly

← Сцепное устройство/Towing Mechanism Assembly(Coercionary) Подъемник/Lifter Assembly →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hexagon head bolt - full thread Product grade C M10x20- Zn.D GB/T5781

Каталожный номер:

Комплект:

Примечание:

№ на схеме:1

Наименование:Hexagon head bolt - full thread Product grade C M10x20- Zn.D GB/T5781

Каталожный номер:

Комплект:

Примечание:

№ на схеме:2

Наименование:Single coil spring lock washer - normal type 10-Zn.D GB/T93

Каталожный номер:

Комплект:

Примечание:

№ на схеме:2

Наименование:Single coil spring lock washer - normal type 10-Zn.D GB/T93

Каталожный номер:

Комплект:

Примечание:

№ на схеме:3

Наименование:Pressure plate of left lifting arm

Каталожный номер:FT800.55.116

Комплект:

Примечание:

№ на схеме:3

Наименование:Pressure plate of left lifting arm

Каталожный номер:FT800.55.116

Комплект:

Примечание:

№ на схеме:4

Наименование:Lifting arm

Каталожный номер:FT800.55.107

Комплект:

Примечание:

№ на схеме:4

Наименование:Lifting arm

Каталожный номер:FT800.55.107

Комплект:

Примечание:

№ на схеме:5

Наименование:Copper sleeve (2)

Каталожный номер:FT800.55.125

Комплект:

Примечание:

№ на схеме:5

Наименование:Copper sleeve (2)

Каталожный номер:FT800.55.125

Комплект:

Примечание:

№ на схеме:6

Наименование:Rubber O seal ring 56x5.3 G GB3452.1

Каталожный номер:

Комплект:

Примечание:

№ на схеме:6

Наименование:Rubber O seal ring 56x5.3 G GB3452.1

Каталожный номер:

Комплект:

Примечание:

№ на схеме:7

Наименование:Copper sleeve (1)

Каталожный номер:FT800.55.114

Комплект:

Примечание:

№ на схеме:7

Наименование:Copper sleeve (1)

Каталожный номер:FT800.55.114

Комплект:

Примечание:

№ на схеме:8

Наименование:Sealing washer 27x32 JB/ZQ 4454

Каталожный номер:

Комплект:

Примечание:

№ на схеме:8

Наименование:Sealing washer 27x32 JB/ZQ 4454

Каталожный номер:

Комплект:

Примечание:

№ на схеме:9

Наименование:Oiling screw

Каталожный номер:FT800.55.155

Комплект:

Примечание:

№ на схеме:9

Наименование:Oiling screw

Каталожный номер:FT800.55.155

Комплект:

Примечание:

№ на схеме:10

Наименование:Rubber cushion

Каталожный номер:FT650.40.166

Комплект:

Примечание:

№ на схеме:10

Наименование:Rubber cushion

Каталожный номер:FT650.40.166

Комплект:

Примечание:

№ на схеме:11

Наименование:Circlip for hole - type A 32 GB/T893.1

Каталожный номер:

Комплект:

Примечание:

№ на схеме:11

Наименование:Circlip for hole - type A 32 GB/T893.1

Каталожный номер:

Комплект:

Примечание:

№ на схеме:12

Наименование:Seat plate

Каталожный номер:FT650.40.167

Комплект:

Примечание:

№ на схеме:12

Наименование:Seat plate

Каталожный номер:FT650.40.167

Комплект:

Примечание:

№ на схеме:13

Наименование:Breather filter element

Каталожный номер:FT650.40.162

Комплект:

Примечание:

№ на схеме:13

Наименование:Breather filter element

Каталожный номер:FT650.40.162

Комплект:

Примечание:

№ на схеме:14

Наименование:Dipstick assemblies

Каталожный номер:FT800.55.018

Комплект:

Примечание:

№ на схеме:14

Наименование:Dipstick assemblies

Каталожный номер:FT800.55.018

Комплект:

Примечание:

№ на схеме:15

Наименование:Breather block

Каталожный номер:FT650.40.160

Комплект:

Примечание:

№ на схеме:15

Наименование:Breather block

Каталожный номер:FT650.40.160

Комплект:

Примечание:

№ на схеме:16

Наименование:Clamp d16 ZBJ15001

Каталожный номер:

Комплект:

Примечание:

№ на схеме:16

Наименование:Clamp d16 ZBJ15001

Каталожный номер:

Комплект:

Примечание:

№ на схеме:17

Наименование:Vent hose

Каталожный номер:FT650.40.165

Комплект:

Примечание:

№ на схеме:17

Наименование:Vent hose

Каталожный номер:FT650.40.165

Комплект:

Примечание:

№ на схеме:18

Наименование:Hexagon head bolt - full thread Product grade C M8x16- Zn.D GB/T5781

Каталожный номер:

Комплект:

Примечание:

№ на схеме:18

Наименование:Hexagon head bolt - full thread Product grade C M8x16- Zn.D GB/T5781

Каталожный номер:

Комплект:

Примечание:

№ на схеме:19

Наименование:Single coil spring lock washer - normal type 8-Zn.D GB/T93

Каталожный номер:

Комплект:

Примечание:

№ на схеме:19

Наименование:Single coil spring lock washer - normal type 8-Zn.D GB/T93

Каталожный номер:

Комплект:

Примечание:

№ на схеме:20

Наименование:Harness holder (1)

Каталожный номер:FT65.48.095

Комплект:

Примечание:

№ на схеме:20

Наименование:Harness holder (1)

Каталожный номер:FT65.48.095

Комплект:

Примечание:

№ на схеме:21

Наименование:Oil cap M10x1 GB/T1152

Каталожный номер:

Комплект:

Примечание:

№ на схеме:21

Наименование:Oil cap M10x1 GB/T1152

Каталожный номер:

Комплект:

Примечание:

№ на схеме:22

Наименование:Lifter housing

Каталожный номер:FT800.55.110

Комплект:

Примечание:

№ на схеме:22

Наименование:Lifter housing

Каталожный номер:FT800.55.110

Комплект:

Примечание:

№ на схеме:23

Наименование:Hexagon head bolt M8x80- Zn.D GB/T5782

Каталожный номер:

Комплект:

Примечание:

№ на схеме:23

Наименование:Hexagon head bolt M8x80- Zn.D GB/T5782

Каталожный номер:

Комплект:

Примечание:

№ на схеме:24

Наименование:Hexagon head bolt M8x100- Zn.D GB/T5782

Каталожный номер:

Комплект:

Примечание:

№ на схеме:24

Наименование:Hexagon head bolt M8x100- Zn.D GB/T5782

Каталожный номер:

Комплект:

Примечание:

№ на схеме:25

Наименование:Lifting shaft

Каталожный номер:FT800.55.108

Комплект:

Примечание:

№ на схеме:25

Наименование:Lifting shaft

Каталожный номер:FT800.55.108

Комплект:

Примечание:

№ на схеме:26

Наименование:Parallel pin B12x24 GB/T119

Каталожный номер:

Комплект:

Примечание:

№ на схеме:26

Наименование:Parallel pin B12x24 GB/T119

Каталожный номер:

Комплект:

Примечание:

№ на схеме:27

Наименование:Spacer

Каталожный номер:FT800.55.126

Комплект:

Примечание:

№ на схеме:27

Наименование:Spacer

Каталожный номер:FT800.55.126

Комплект:

Примечание:

№ на схеме:28

Наименование:Pressure plate welding assembly, right lifting arm

Каталожный номер:FT800.55.016

Комплект:

Примечание:

№ на схеме:28

Наименование:Pressure plate welding assembly, right lifting arm

Каталожный номер:FT800.55.016

Комплект:

Примечание:

№ на схеме:29

Наименование:Front adjusting rod

Каталожный номер:FT800.55.124

Комплект:

Примечание:

№ на схеме:29

Наименование:Front adjusting rod

Каталожный номер:FT800.55.124

Комплект:

Примечание:

№ на схеме:30

Наименование:Hexagon nut, style 1 M8- Zn.D GB/T6170

Каталожный номер:

Комплект:

Примечание:

№ на схеме:30

Наименование:Hexagon nut, style 1 M8- Zn.D GB/T6170

Каталожный номер:

Комплект:

Примечание:

№ на схеме:31

Наименование:Adjusting screw sleeve

Каталожный номер:FT800.55.123

Комплект:

Примечание:

№ на схеме:31

Наименование:Adjusting screw sleeve

Каталожный номер:FT800.55.123

Комплект:

Примечание:

№ на схеме:32

Наименование:Rear adjusting rod

Каталожный номер:FT800.55.122

Комплект:

Примечание:

№ на схеме:32

Наименование:Rear adjusting rod

Каталожный номер:FT800.55.122

Комплект:

Примечание:

№ на схеме:33

Наименование:Middle arm welding assembly

Каталожный номер:FT800.55.015

Комплект:

Примечание:

№ на схеме:33

Наименование:Middle arm welding assembly

Каталожный номер:FT800.55.015

Комплект:

Примечание:

№ на схеме:34

Наименование:Plain washer - product grade A 8 GB/T97.1

Каталожный номер:

Комплект:

Примечание:

№ на схеме:34

Наименование:Plain washer - product grade A 8 GB/T97.1

Каталожный номер:

Комплект:

Примечание:

№ на схеме:35

Наименование:Split pin 2x14 GB/T91

Каталожный номер:

Комплект:

Примечание:

№ на схеме:35

Наименование:Split pin 2x14 GB/T91

Каталожный номер:

Комплект:

Примечание:

№ на схеме:36

Наименование:Connecting rod welding assembly

Каталожный номер:FT800.55.014

Комплект:

Примечание:

№ на схеме:36

Наименование:Connecting rod welding assembly

Каталожный номер:FT800.55.014

Комплект:

Примечание:

№ на схеме:37

Наименование:Split pin 4x36 GB/T91

Каталожный номер:

Комплект:

Примечание:

№ на схеме:37

Наименование:Split pin 4x36 GB/T91

Каталожный номер:

Комплект:

Примечание:

№ на схеме:38

Наименование:Hexagon thin slotted nut M20-Zn.D GB/T6181

Каталожный номер:

Комплект:

Примечание:

№ на схеме:38

Наименование:Hexagon thin slotted nut M20-Zn.D GB/T6181

Каталожный номер:

Комплект:

Примечание:

№ на схеме:39

Наименование:Hexagon nut, style 1 M16-Zn .D GB/T6170

Каталожный номер:

Комплект:

Примечание:

№ на схеме:39

Наименование:Hexagon nut, style 1 M16-Zn .D GB/T6170

Каталожный номер:

Комплект:

Примечание:

№ на схеме:40

Наименование:Single coil spring lock washer - normal type 16-Zn.D GB/T93

Каталожный номер:

Комплект:

Примечание:

№ на схеме:40

Наименование:Single coil spring lock washer - normal type 16-Zn.D GB/T93

Каталожный номер:

Комплект:

Примечание:

№ на схеме:41

Наименование:Double end stud GM16-M16x50-8.8-Zn.D GB/T899

Каталожный номер:

Комплект:

Примечание:

№ на схеме:41

Наименование:Double end stud GM16-M16x50-8.8-Zn.D GB/T899

Каталожный номер:

Комплект:

Примечание:

№ на схеме:42

Наименование:Bracket, upper pull rod

Каталожный номер:FT800.55.119b

Комплект:

Примечание:

№ на схеме:42

Наименование:Bracket, upper pull rod

Каталожный номер:FT800.55.119b

Комплект:

Примечание:

№ на схеме:43

Наименование:Pin

Каталожный номер:FT800.55.145

Комплект:

Примечание:

№ на схеме:43

Наименование:Pin

Каталожный номер:FT800.55.145

Комплект:

Примечание:

№ на схеме:44

Наименование:Connecting bracket

Каталожный номер:FT800.55.101a

Комплект:

Примечание:

№ на схеме:44

Наименование:Connecting bracket

Каталожный номер:FT800.55.101a

Комплект:

Примечание:

№ на схеме:45

Наименование:Connecting bolt

Каталожный номер:FT800.55.120a

Комплект:

Примечание:

№ на схеме:45

Наименование:Connecting bolt

Каталожный номер:FT800.55.120a

Комплект:

Примечание:

№ на схеме:46

Наименование:Bolt

Каталожный номер:FT800.55.121

Комплект:

Примечание:

№ на схеме:46

Наименование:Bolt

Каталожный номер:FT800.55.121

Комплект:

Примечание:

№ на схеме:47

Наименование:Sensor joint for force adjust

Каталожный номер:FT800.55.102

Комплект:

Примечание:

№ на схеме:47

Наименование:Sensor joint for force adjust

Каталожный номер:FT800.55.102

Комплект:

Примечание:

№ на схеме:48

Наименование:Spring seat

Каталожный номер:FT800.55.104a

Комплект:

Примечание:

№ на схеме:48

Наименование:Spring seat

Каталожный номер:FT800.55.104a

Комплект:

Примечание:

№ на схеме:49

Наименование:Pressure plate for spring

Каталожный номер:FT800.55.103

Комплект:

Примечание:

№ на схеме:49

Наименование:Pressure plate for spring

Каталожный номер:FT800.55.103

Комплект:

Примечание:

№ на схеме:50

Наименование:Single coil spring lock washer - normal type 20-Zn.D GB/T93

Каталожный номер:

Комплект:

Примечание:

№ на схеме:50

Наименование:Single coil spring lock washer - normal type 20-Zn.D GB/T93

Каталожный номер:

Комплект:

Примечание:

№ на схеме:51

Наименование:Hexagon nut, style 2, with fine pitch thread M20x2-Zn .D GB/T6176

Каталожный номер:

Комплект:

Примечание:

№ на схеме:51

Наименование:Hexagon nut, style 2, with fine pitch thread M20x2-Zn .D GB/T6176

Каталожный номер:

Комплект:

Примечание:

№ на схеме:52

Наименование:Spring for force adjust

Каталожный номер:FT800.55.105

Комплект:

Примечание:

№ на схеме:52

Наименование:Spring for force adjust

Каталожный номер:FT800.55.105

Комплект:

Примечание:

№ на схеме:53

Наименование:Adjusting shim, force adjust spring

Каталожный номер:FT800.55.106

Комплект:

Примечание:

№ на схеме:53

Наименование:Adjusting shim, force adjust spring

Каталожный номер:FT800.55.106

Комплект:

Примечание:

№ на схеме:54

Наименование:Sealing cushion 20x24 JB/ZQ 4454

Каталожный номер:

Комплект:

Примечание:

№ на схеме:54

Наименование:Sealing cushion 20x24 JB/ZQ 4454

Каталожный номер:

Комплект:

Примечание:

№ на схеме:55

Наименование:Oil outlet fitting

Каталожный номер:FT800.55.150

Комплект:

Примечание:

№ на схеме:55

Наименование:Oil outlet fitting

Каталожный номер:FT800.55.150

Комплект:

Примечание:

№ на схеме:56

Наименование:Sealing cushion 22x27 JB/ZQ 4454

Каталожный номер:

Комплект:

Примечание:

№ на схеме:56

Наименование:Sealing cushion 22x27 JB/ZQ 4454

Каталожный номер:

Комплект:

Примечание:

№ на схеме:57

Наименование:Drain screw plug

Каталожный номер:FT800.55.151

Комплект:

Примечание:

№ на схеме:57

Наименование:Drain screw plug

Каталожный номер:FT800.55.151

Комплект:

Примечание:

№ на схеме:58

Наименование:Rubber O seal ring 34.5x2.65 G GB3452.1

Каталожный номер:

Комплект:

Примечание:

№ на схеме:58

Наименование:Rubber O seal ring 34.5x2.65 G GB3452.1

Каталожный номер:

Комплект:

Примечание:

№ на схеме:59

Наименование:Oil filler welding assembly

Каталожный номер:FT800.55.020

Комплект:

Примечание:

№ на схеме:59

Наименование:Oil filler welding assembly

Каталожный номер:FT800.55.020

Комплект:

Примечание:

№ на схеме:60

Наименование:Oil filler cover

Каталожный номер:FT800.55.164

Комплект:

Примечание:

№ на схеме:60

Наименование:Oil filler cover

Каталожный номер:FT800.55.164

Комплект:

Примечание:

№ на схеме:61

Наименование:Hexagon head bolt - full thread- product grade C M8x30- Zn.D GB/T5781

Каталожный номер:

Комплект:

Примечание:

№ на схеме:61

Наименование:Hexagon head bolt - full thread- product grade C M8x30- Zn.D GB/T5781

Каталожный номер:

Комплект:

Примечание:
