Тормозная система / Braking System Z5E209T21

Тормозная система / Braking System Z5E209T21

← Гидросистема / Valve ZLF25 Тормозная система / Braking System Z5E209T21 →

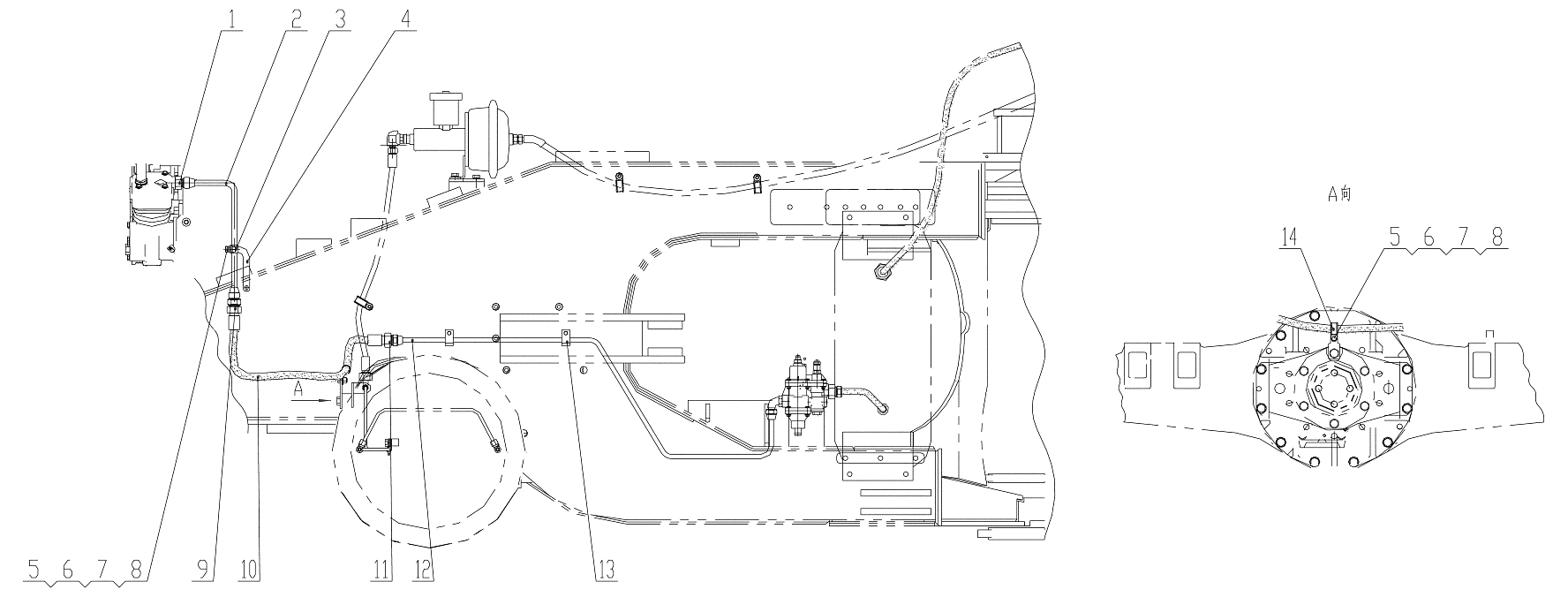

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:O-Ring
Каталожный номер:O23.6x2.9
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:Connector
Каталожный номер:1QH-22-26Z
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pipe
Каталожный номер:Z5E20910T21
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Nip
Каталожный номер:TCI-16
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bracket
Каталожный номер:Z5E2090000001T21
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Nut M10
Каталожный номер:GB/T 6170-2000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt M10x25
Каталожный номер:GB/T5783-2000
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer 10
Каталожный номер:GB/T93-1987
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer 10
Каталожный номер:GB/T97.2-2002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Connector
Каталожный номер:1Q-22Z
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose
Каталожный номер:20711-18-08Z/20711-22-08Zx1SN0
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Connector
Каталожный номер:1Q-18Z
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Pipe
Каталожный номер:Z5E20913T8
Комплект:
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Clamp
Каталожный номер:TCI-12
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Clamp
Каталожный номер:LHCI-17
Комплект:4
Примечание:
