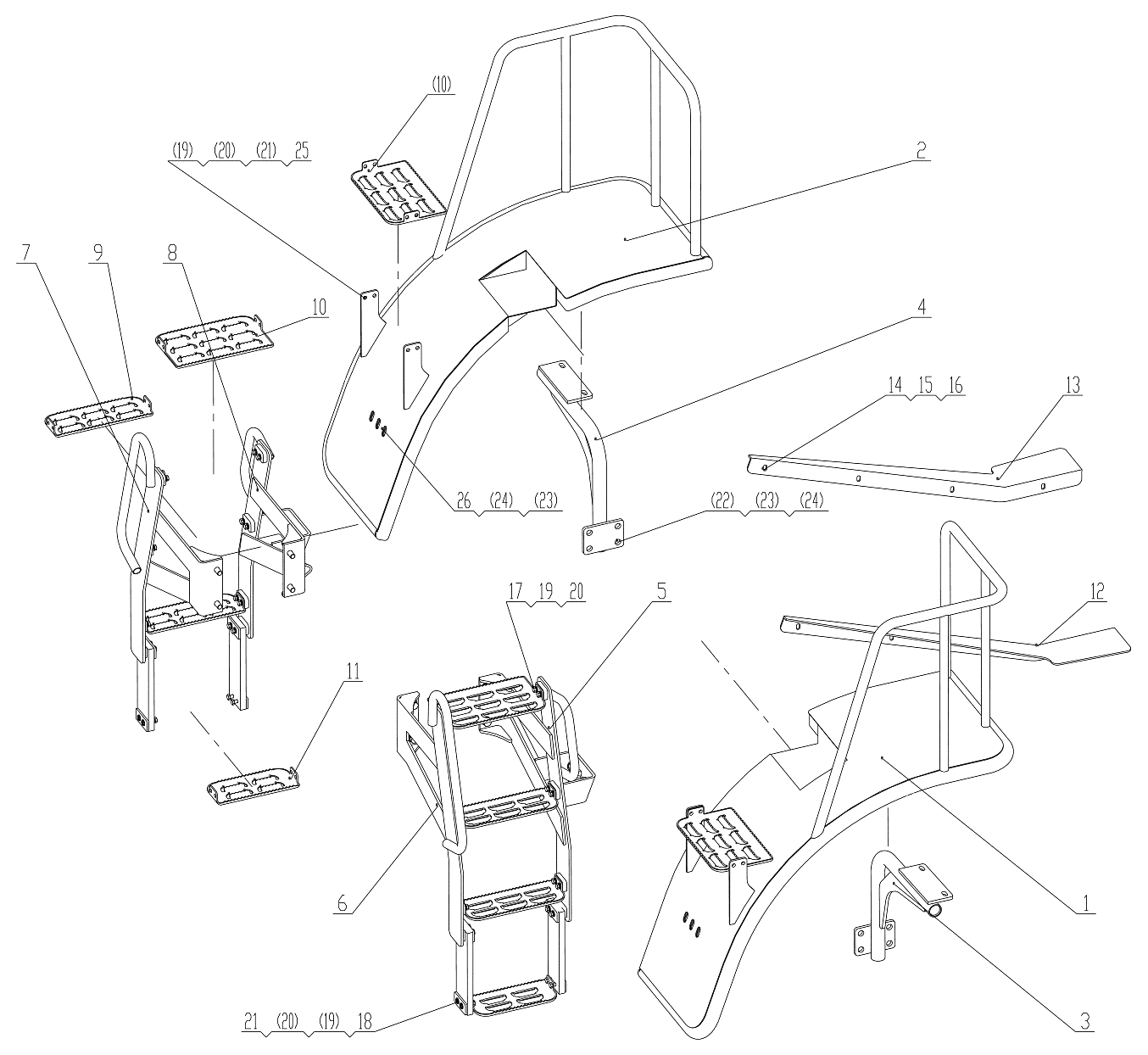

Рама / Frame Group (III) Z5E212T21

← Рама / Frame Group (II) Z5E212T21 Рама / Frame Group (IV) Z5E212T21 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rear Left Fender

Каталожный номер:Z5E2120401T21

Комплект:1

Примечание:

№ на схеме:2

Наименование:Rear Right Fender

Каталожный номер:Z5E2120601T21

Комплект:1

Примечание:

№ на схеме:3

Наименование:Brace Of Fender

Каталожный номер:Z5E2120402T21

Комплект:1

Примечание:

№ на схеме:4

Наименование:Brace Of Fender

Каталожный номер:Z5E2120602T21

Комплект:1

Примечание:

№ на схеме:5

Наименование:Brace

Каталожный номер:Z5E2120501T21

Комплект:1

Примечание:

№ на схеме:6

Наименование:Brace

Каталожный номер:Z5E2120502T21

Комплект:1

Примечание:

№ на схеме:7

Наименование:Brace

Каталожный номер:Z5E2120701T21

Комплект:1

Примечание:

№ на схеме:8

Наименование:Brace

Каталожный номер:Z5E2120702T21

Комплект:1

Примечание:

№ на схеме:9

Наименование:Plate

Каталожный номер:Z33E120403003

Комплект:4

Примечание:

№ на схеме:10

Наименование:Plate

Каталожный номер:Z33E120400001T7

Комплект:4

Примечание:

№ на схеме:11

Наименование:Plate

Каталожный номер:Z55S121800001T5

Комплект:2

Примечание:

№ на схеме:12

Наименование:Shield Plate

Каталожный номер:Z5E21214T8

Комплект:1

Примечание:

№ на схеме:13

Наименование:Shield Plate

Каталожный номер:Z5E21215T8

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt M8x25

Каталожный номер:GB/T5783-2000

Комплект:8

Примечание:

№ на схеме:15

Наименование:Washer 8

Каталожный номер:GB/T93-1987

Комплект:8

Примечание:

№ на схеме:16

Наименование:Washer 8

Каталожный номер:GB/T96.1-2002

Комплект:8

Примечание:

№ на схеме:17

Наименование:Bolt M10x20

Каталожный номер:GB/T5783-2000

Комплект:12

Примечание:

№ на схеме:18

Наименование:Bolt M10x40

Каталожный номер:GB/T5783-2000

Комплект:8

Примечание:

№ на схеме:19

Наименование:Washer 10

Каталожный номер:GB/T93-1987

Комплект:24

Примечание:

№ на схеме:20

Наименование:Washer 10

Каталожный номер:GB/T96.1-2002

Комплект:24

Примечание:

№ на схеме:21

Наименование:Nut M10

Каталожный номер:GB/T6170-2000

Комплект:12

Примечание:

№ на схеме:22

Наименование:Bolt M16x40

Каталожный номер:GB/T5783-2000

Комплект:12

Примечание:

№ на схеме:23

Наименование:Washer 16

Каталожный номер:GB/T93-1987

Комплект:18

Примечание:

№ на схеме:24

Наименование:Washer 16

Каталожный номер:GB/T97.1-2002

Комплект:18

Примечание:

№ на схеме:25

Наименование:Bolt M10x30

Каталожный номер:GB/T5783-2000

Комплект:4

Примечание:

№ на схеме:26

Наименование:Bolt M16x30

Каталожный номер:GB/T5783-2000

Комплект:6

Примечание:
