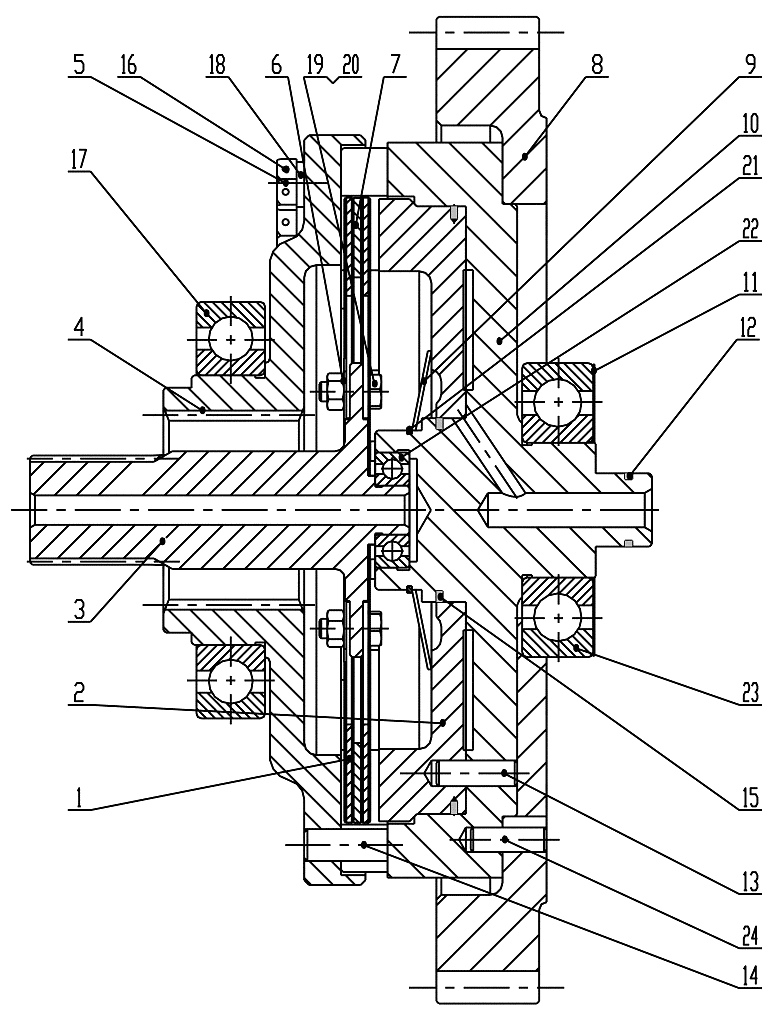

Коробка передач / Shaft Assembly Z5EII0301

← Коробка передач / Add the pipeline Assembly Z55S0301T6 Коробка передач / Piston ZL50.3.8.2 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Driving Disk

Каталожный номер:ZL50.3.8.1

Комплект:2

Примечание:

№ на схеме:2

Наименование:Piston

Каталожный номер:ZL50.3.8.2

Комплект:1

Примечание:

№ на схеме:3

Наименование:Shaft

Каталожный номер:ZL50.3.8-1B

Комплект:1

Примечание:

№ на схеме:4

Наименование:Press Plate

Каталожный номер:ZL50.3.8-2

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:ZL50.3.8-3

Комплект:12

Примечание:

№ на схеме:6

Наименование:Slim

Каталожный номер:ZL50.3.8-4

Комплект:6

Примечание:

№ на схеме:7

Наименование:Driven Disk

Каталожный номер:ZL50.3.8-5

Комплект:1

Примечание:

№ на схеме:8

Наименование:Gear

Каталожный номер:Z5EII030100001

Комплект:1

Примечание:

№ на схеме:9

Наименование:Spring

Каталожный номер:ZL50.3.8-7

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cylinder

Каталожный номер:ZL50.3.8-8B

Комплект:1

Примечание:

№ на схеме:11

Наименование:Adjusting Shim

Каталожный номер:ZL50.3.2-5

Комплект:1

Примечание:

№ на схеме:12

Наименование:Oil Seal

Каталожный номер:ZL50.3.8-12

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pin

Каталожный номер:ZL50.3.8-9

Комплект:3

Примечание:

№ на схеме:14

Наименование:Pin

Каталожный номер:ZL50.3.8-10

Комплект:6

Примечание:

№ на схеме:15

Наименование:Seal 68.5X75X2.5

Каталожный номер:ZL50.3.8-11

Комплект:1

Примечание:

№ на схеме:16

Наименование:Silk 2-1200

Каталожный номер:ZL50.3.8-13

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bearing6022

Каталожный номер:GB/T276-1994

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer 12

Каталожный номер:GB/T 93-1987

Комплект:12

Примечание:

№ на схеме:19

Наименование:Bolt M8x20

Каталожный номер:GB/T5783-2000

Комплект:12

Примечание:

№ на схеме:20

Наименование:Nut M8

Каталожный номер:GB/T6170-2000

Комплект:12

Примечание:

№ на схеме:21

Наименование:Snap Ring 65

Каталожный номер:GB/T 894.1-1986

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bearing6204

Каталожный номер:GB/T 276-1994

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bearing 6311

Каталожный номер:GB/T276-1994

Комплект:1

Примечание:

№ на схеме:24

Наименование:Pin D10X30

Каталожный номер:GB/T 119.2-2000

Комплект:2

Примечание:
