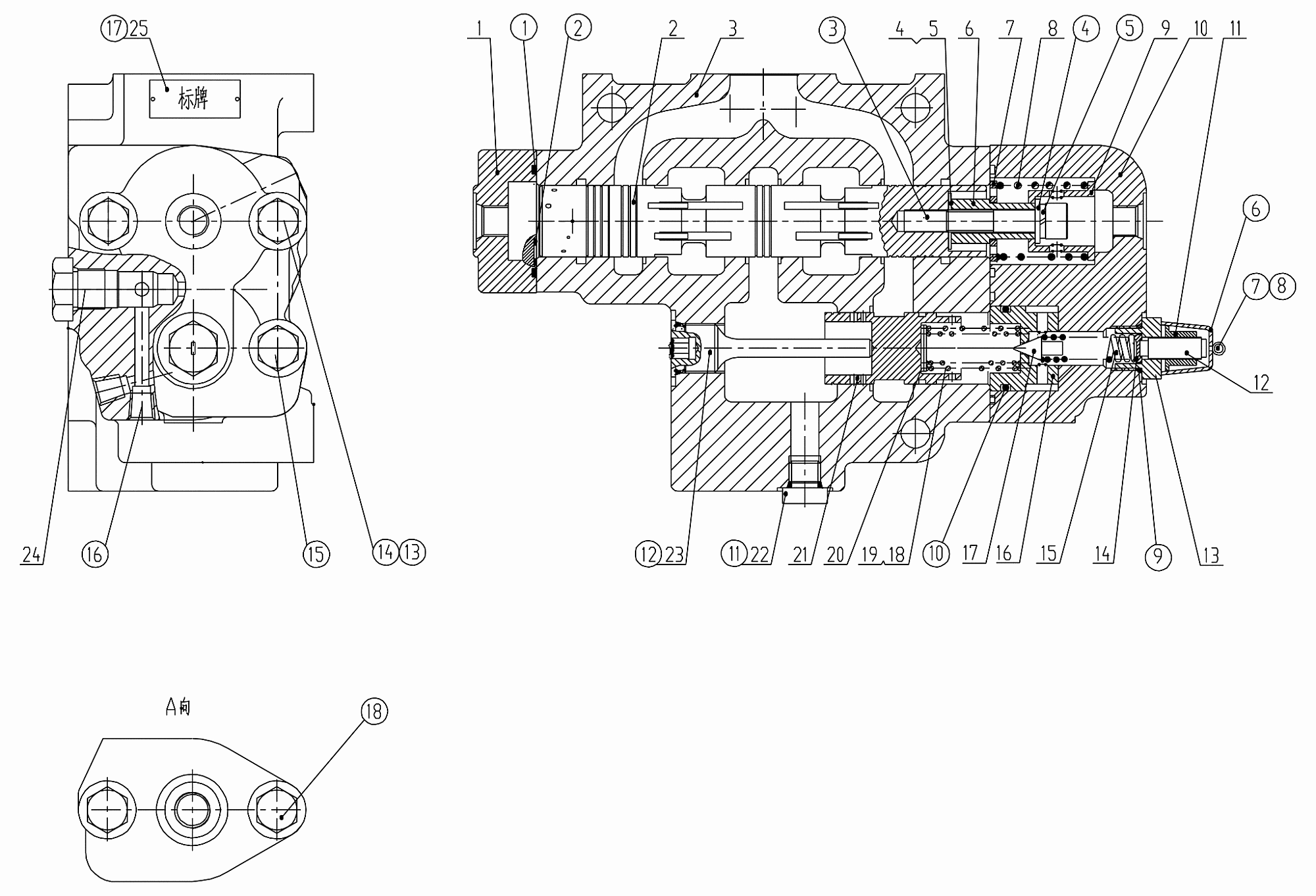

Гидросистема / Enlarger Valve HZLF25

← Защита / Machine guard Z5E217T7 Гидросистема / Redirector Assembly Z55S0802T2 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Front Cover

Каталожный номер:HZLF25-01

Комплект:1

Примечание:

№ на схеме:2

Наименование:Valve core

Каталожный номер:HZLF25B-04B

Комплект:1

Примечание:

№ на схеме:3

Наименование:Valve Body

Каталожный номер:HZLF25-03

Комплект:1

Примечание:

№ на схеме:4

Наименование:Tab

Каталожный номер:HZLF25-04

Комплект:2

Примечание:

№ на схеме:5

Наименование:Tab

Каталожный номер:HZLF25-05a

Комплект:1

Примечание:

№ на схеме:6

Наименование:Ring

Каталожный номер:HZLF25-08

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:HZLF25-06

Комплект:1

Примечание:

№ на схеме:8

Наименование:Reed 3x35x55.4

Каталожный номер:HZLF25-07

Комплект:1

Примечание:

№ на схеме:9

Наименование:Seat

Каталожный номер:HZLF25-10

Комплект:1

Примечание:

№ на схеме:10

Наименование:Rear Cover

Каталожный номер:HZLF25-09

Комплект:1

Примечание:

№ на схеме:11

Наименование:Nut M10X1

Каталожный номер:HBJ-11-01

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:HZLF25-11

Комплект:1

Примечание:

№ на схеме:13

Наименование:Nut

Каталожный номер:HZLF25-17

Комплект:1

Примечание:

№ на схеме:14

Наименование:Reed Seat

Каталожный номер:HZLF25-18

Комплект:3

Примечание:

№ на схеме:15

Наименование:Reed 2.5X12.5X44

Каталожный номер:HZLF25-19

Комплект:1

Примечание:

№ на схеме:16

Наименование:Valve Seat

Каталожный номер:HZLF25-21

Комплект:1

Примечание:

№ на схеме:17

Наименование:Valve

Каталожный номер:HZLF25-20

Комплект:1

Примечание:

№ на схеме:18

Наименование:Reed 2X15X50.8

Каталожный номер:HZLF25-22

Комплект:1

Примечание:

№ на схеме:19

Наименование:Reed 2.2X20.2X59.5

Каталожный номер:HZLF25-23

Комплект:1

Примечание:

№ на схеме:20

Наименование:Tab

Каталожный номер:HZLF25-24

Комплект:1

Примечание:

№ на схеме:21

Наименование:Valve core

Каталожный номер:HZLF25-26

Комплект:1

Примечание:

№ на схеме:22

Наименование:Wall up

Каталожный номер:HDJS-2.05-03

Комплект:1

Примечание:

№ на схеме:23

Наименование:Baffle

Каталожный номер:HZLF25-27

Комплект:1

Примечание:

№ на схеме:24

Наименование:Valve

Каталожный номер:SF06-01-00

Комплект:1

Примечание:

№ на схеме:25

Наименование:Nameplate

Каталожный номер:HZLF25-16

Комплект:1

Примечание:

№ на схеме:101

Наименование:O-Ring 45x2.65

Каталожный номер:GB/T3452.1-2005

Комплект:3

Примечание:

№ на схеме:102

Наименование:O-Ring 8.5x2.65

Каталожный номер:GB/T 3452.1-2005

Комплект:6

Примечание:

№ на схеме:103

Наименование:Bolt M10x60

Каталожный номер:GB/T70.1-2002

Комплект:1

Примечание:

№ на схеме:104

Наименование:Washer 12

Каталожный номер:GB/T 97.1-2002

Комплект:1

Примечание:

№ на схеме:105

Наименование:Washer 12

Каталожный номер:GB/T 93-1987

Комплект:1

Примечание:

№ на схеме:106

Наименование:Cover

Каталожный номер:HJB-04

Комплект:1

Примечание:

№ на схеме:107

Наименование:Lead Sealing Line

Каталожный номер:HJB-01

Комплект:1

Примечание:

№ на схеме:108

Наименование:Lead Sealing

Каталожный номер:HJB-02

Комплект:1

Примечание:

№ на схеме:109

Наименование:O-Ring 22x2.4

Каталожный номер:GB/T1235-763

Комплект:1

Примечание:

№ на схеме:110

Наименование:O-Ring 31.5x3.55

Каталожный номер:GB/T3452.1-82

Комплект:1

Примечание:

№ на схеме:111

Наименование:O-Ring 11.8x1.8

Каталожный номер:GB/T3452.1-82

Комплект:1

Примечание:

№ на схеме:112

Наименование:O-Ring 19x2.65

Каталожный номер:GB/T3452.1-82

Комплект:1

Примечание:

№ на схеме:113

Наименование:Bolt M10x75

Каталожный номер:GB5782-2002

Комплект:2

Примечание:

№ на схеме:114

Наименование:Washer 12

Каталожный номер:GB/T93-87

Комплект:6

Примечание:

№ на схеме:115

Наименование:Bolt M10x65

Каталожный номер:GB5782-2002

Комплект:2

Примечание:

№ на схеме:116

Наименование:Wall up ZG1/8

Каталожный номер:Q/ZB285-77

Комплект:6

Примечание:

№ на схеме:117

Наименование:Rivet 2x4

Каталожный номер:GB/T827-86

Комплект:2

Примечание:

№ на схеме:118

Наименование:Bolt M10x45

Каталожный номер:GB5782-2002

Комплект:2

Примечание:
