Z50E03T42 Transmission (Ⅴ) - 2nd Shaft Assembl

← Z50E03T42 Transmission (IV)Turbine Shaft Assembly Z50E01T46 Engine Assembly →

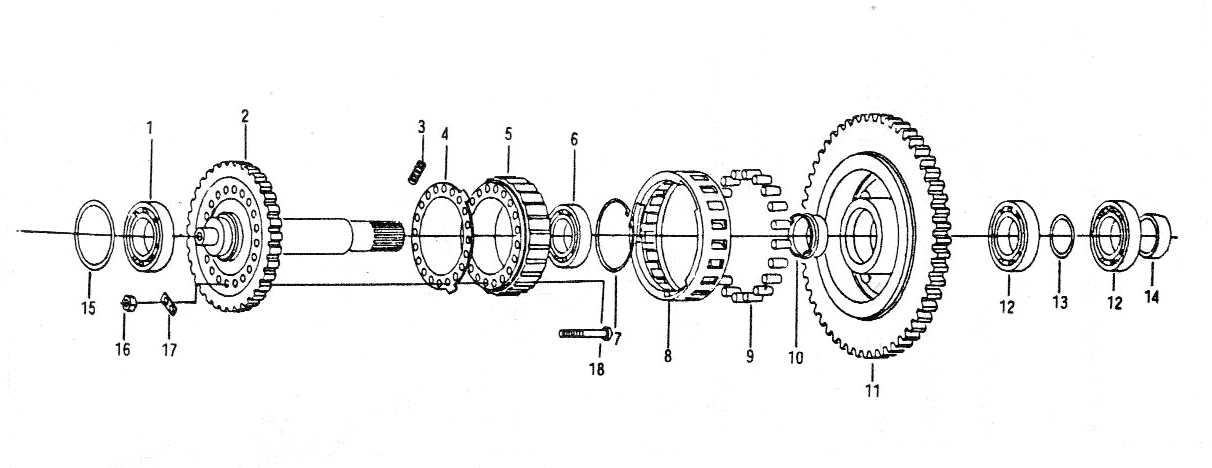

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bearing6211(55X100X21)

Каталожный номер:GB276-93

Комплект:1

Примечание:

№ на схеме:2

Наименование:Shaft

Каталожный номер:ZL50.3.3-3

Комплект:1

Примечание:

№ на схеме:3

Наименование:Spring

Каталожный номер:ZL50.3.3-2

Комплект:3

Примечание:

№ на схеме:4

Наименование:Cover

Каталожный номер:ZL50.3.3-4

Комплект:1

Примечание:

№ на схеме:5

Наименование:Inner Ring Cam

Каталожный номер:ZL50.3.3-6

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bearing6010(50X80X16)

Каталожный номер:GB276-93

Комплект:1

Примечание:

№ на схеме:7

Наименование:Snap Ring 80

Каталожный номер:GB893.1-86

Комплект:1

Примечание:

№ на схеме:8

Наименование:Spacing Ring

Каталожный номер:ZL50.3.3-8

Комплект:1

Примечание:

№ на схеме:9

Наименование:Roller

Каталожный номер:ZL50.3.3-9

Комплект:20

Примечание:

№ на схеме:10

Наименование:Spacing Bushing

Каталожный номер:ZL50.3.3-7

Комплект:1

Примечание:

№ на схеме:11

Наименование:Gear

Каталожный номер:ZL50.3.3-1

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bearing6210(50X90X20)

Каталожный номер:GB276-93

Комплект:2

Примечание:

№ на схеме:13

Наименование:Spacing Gasket

Каталожный номер:ZL50.3-5

Комплект:1

Примечание:

№ на схеме:14

Наименование:Adjusting Shim

Каталожный номер:ZL50.3-6

Комплект:1

Примечание:

№ на схеме:15

Наименование:Adjusting Gasket

Каталожный номер:ZL50.3-38

Комплект:1

Примечание:

№ на схеме:16

Наименование:Nut M10X1

Каталожный номер:GB9457-86

Комплект:20

Примечание:

№ на схеме:17

Наименование:Pin 2.5X20

Каталожный номер:GB91-86

Комплект:20

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:ZL50.3.3-5

Комплект:20

Примечание:
