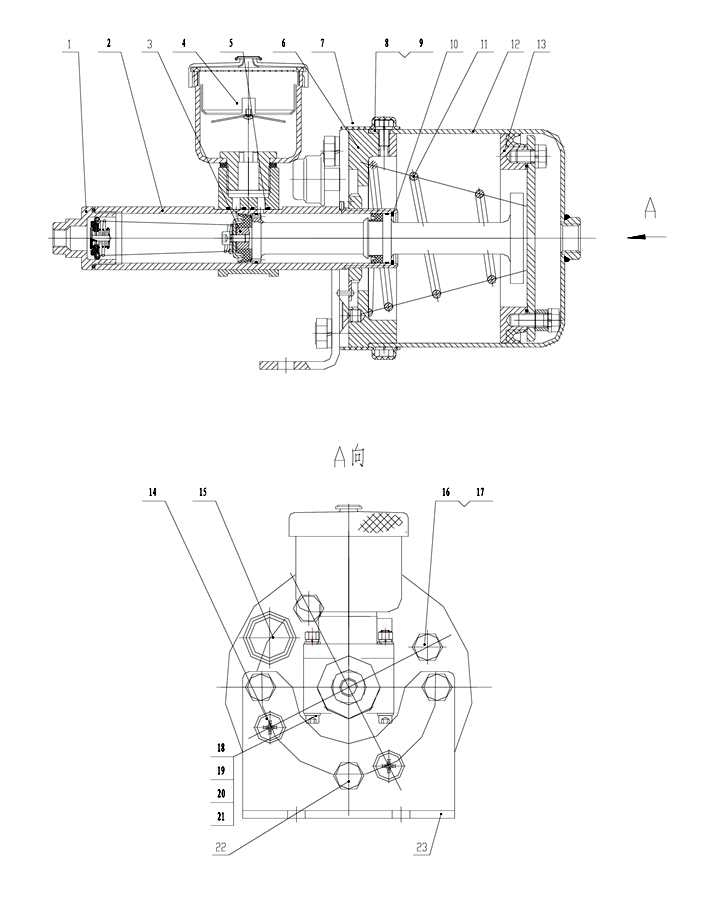

LG22-JLB Oil-air pump

← Z3BII0902 Oil Water Separator HP3514AB Air breaking valve →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:cover

Каталожный номер:LG22-JLB-04

Комплект:1

Примечание:

№ на схеме:2

Наименование:Oil Pump

Каталожный номер:LG-ZL50A00-01

Комплект:1

Примечание:

№ на схеме:3

Наименование:piston

Каталожный номер:LG22-JLB-03

Комплект:1

Примечание:

№ на схеме:4

Наименование:Oil-cup

Каталожный номер:CG-ZL50A00-03C

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-Ring

Каталожный номер:CG-ZL50-17

Комплект:2

Примечание:

№ на схеме:6

Наименование:Connect- Ring

Каталожный номер:LG-ZL50-06A

Комплект:1

Примечание:

№ на схеме:7

Наименование:annulus

Каталожный номер:LG-ZL50-067

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M8X15

Каталожный номер:GB5783-86

Комплект:6

Примечание:

№ на схеме:9

Наименование:Washer 8

Каталожный номер:GB93-87

Комплект:6

Примечание:

№ на схеме:10

Наименование:backstop

Каталожный номер:GB893.1

Комплект:1

Примечание:

№ на схеме:11

Наименование:spring

Каталожный номер:LG-ZL50-10A

Комплект:1

Примечание:

№ на схеме:12

Наименование:Air actuator

Каталожный номер:LG-ZL50-01

Комплект:1

Примечание:

№ на схеме:13

Наименование:piston

Каталожный номер:CG-ZL50A00-07

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt M10X12

Каталожный номер:GB819-85

Комплект:2

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:LG-ZL50-13

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M14X20

Каталожный номер:GB5783-86

Комплект:2

Примечание:

№ на схеме:17

Наименование:Washer 14

Каталожный номер:GB93-87

Комплект:5

Примечание:

№ на схеме:18

Наименование:Bolt M6X65

Каталожный номер:GB70-85

Комплект:4

Примечание:

№ на схеме:19

Наименование:Washer 6

Каталожный номер:GB95-85

Комплект:8

Примечание:

№ на схеме:20

Наименование:Washer 6

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:21

Наименование:Nut M6

Каталожный номер:GB6170-86

Комплект:4

Примечание:

№ на схеме:22

Наименование:Bolt M14X25

Каталожный номер:GB5783-86

Комплект:3

Примечание:

№ на схеме:23

Наименование:bracket

Каталожный номер:LG22-JLB-01A

Комплект:1

Примечание:
