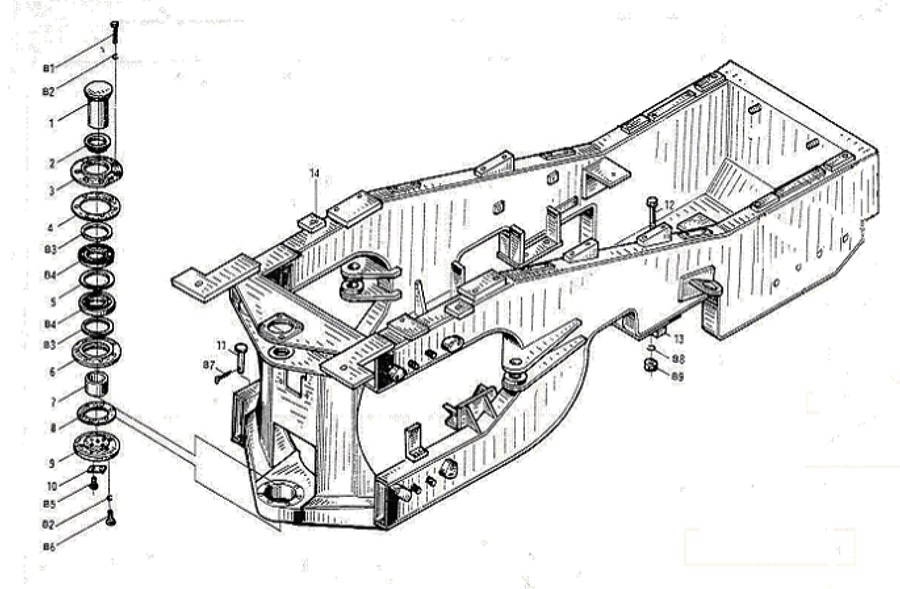

Frame Group (II)

← Frame Group (I) Frame Group (IV) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:B9

Наименование:Washer 18

Каталожный номер:GB93-87

Комплект:8

Примечание:

№ на схеме:B8

Наименование:Nut M18X1.5

Каталожный номер:GB6171-86

Комплект:16

Примечание:

№ на схеме:B7

Наименование:Pin 4X20

Каталожный номер:GB91-86

Комплект:1

Примечание:

№ на схеме:B6

Наименование:Bolt M12X35

Каталожный номер:GB5783-86

Комплект:6

Примечание:

№ на схеме:B5

Наименование:Bolt M16X45

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:B4

Наименование:Bearing 32216

Каталожный номер:GB297-94

Комплект:2

Примечание:

№ на схеме:B3

Наименование:Oil Seal 100X125X12

Каталожный номер:GB13871-92

Комплект:2

Примечание:

№ на схеме:B2

Наименование:Washer 12

Каталожный номер:GB93-87

Комплект:13

Примечание:

№ на схеме:B1

Наименование:Bolt M12X110

Каталожный номер:GB5782-86

Комплект:7

Примечание:

№ на схеме:1

Наименование:Lower Pin Shaft

Каталожный номер:CG50.12-9

Комплект:1

Примечание:

№ на схеме:2

Наименование:Snap Ring

Каталожный номер:CG50.12-10

Комплект:1

Примечание:

№ на схеме:3

Наименование:Lower Bearing Cover

Каталожный номер:CG50.12-11

Комплект:1

Примечание:

№ на схеме:4

Наименование:Upper Adjusting Shim

Каталожный номер:CG50.12-12

Комплект:1

Примечание:

№ на схеме:5

Наименование:Snap Ring

Каталожный номер:CG50.12-13

Комплект:1

Примечание:

№ на схеме:6

Наименование:Lower Bearing Cover

Каталожный номер:CG50.12-14

Комплект:1

Примечание:

№ на схеме:7

Наименование:Snap Ring

Каталожный номер:CG50.12-15

Комплект:1

Примечание:

№ на схеме:8

Наименование:Adjusting Shim

Каталожный номер:CG50.12-17

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hole Plate

Каталожный номер:CG50.12-16

Комплект:1

Примечание:

№ на схеме:10

Наименование:Thrust Washer

Каталожный номер:CG50.12-26

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pin

Каталожный номер:Z50E120000001

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:CG50.12-25

Комплект:8

Примечание:

№ на схеме:13

Наименование:Block

Каталожный номер:CG50.12-23

Комплект:8

Примечание:

№ на схеме:14

Наименование:Rear Frame

Каталожный номер:Z50E1208T46

Комплект:1

Примечание:
