Frame Group(Ⅲ)

← Z5EII0601 Brake Frame Group (Ⅴ) →

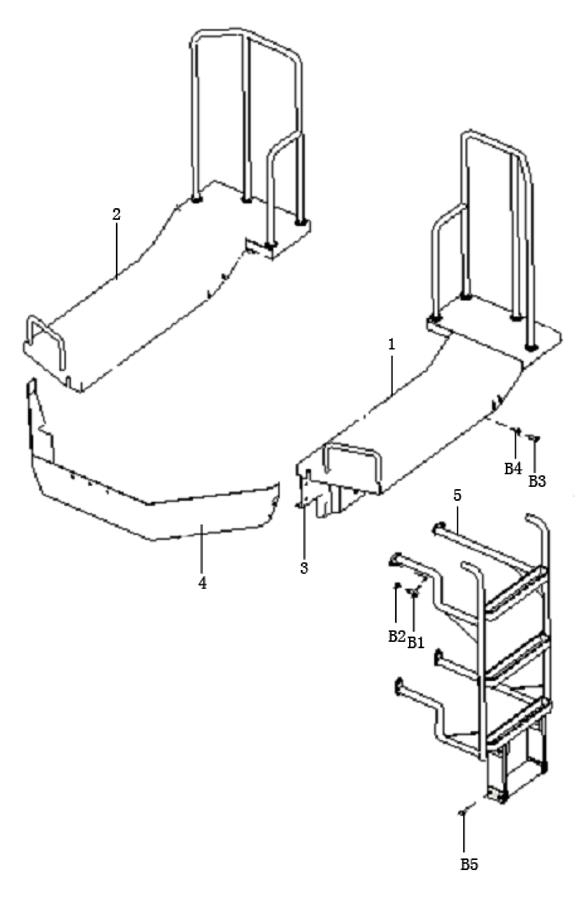

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:B5

Наименование:Washer 10

Каталожный номер:GB5783-86

Комплект:8

Примечание:

№ на схеме:B4

Наименование:Bolt M10X20

Каталожный номер:GB97.1-85

Комплект:11

Примечание:

№ на схеме:B3

Наименование:Washer 16

Каталожный номер:GB5783-86

Комплект:11

Примечание:

№ на схеме:B2

Наименование:Bolt M16X35

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:B1

Наименование:Ladder

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:1

Наименование:Left Plate Assembly

Каталожный номер:Z50E1204T46

Комплект:1

Примечание:

№ на схеме:2

Наименование:Right Plate Assembly

Каталожный номер:Z50E1206T46

Комплект:1

Примечание:

№ на схеме:3

Наименование:Right Surrounding Plate

Каталожный номер:W50E01-0001 W50E01-0002

Комплект:1

Примечание:

№ на схеме:4

Наименование:Leftt Surrounding Plate

Каталожный номер:W50E01-0101

Комплект:1

Примечание:

№ на схеме:5

Наименование:Front Surrounding Plate

Каталожный номер:Z50E1205

Комплект:1

Примечание:
