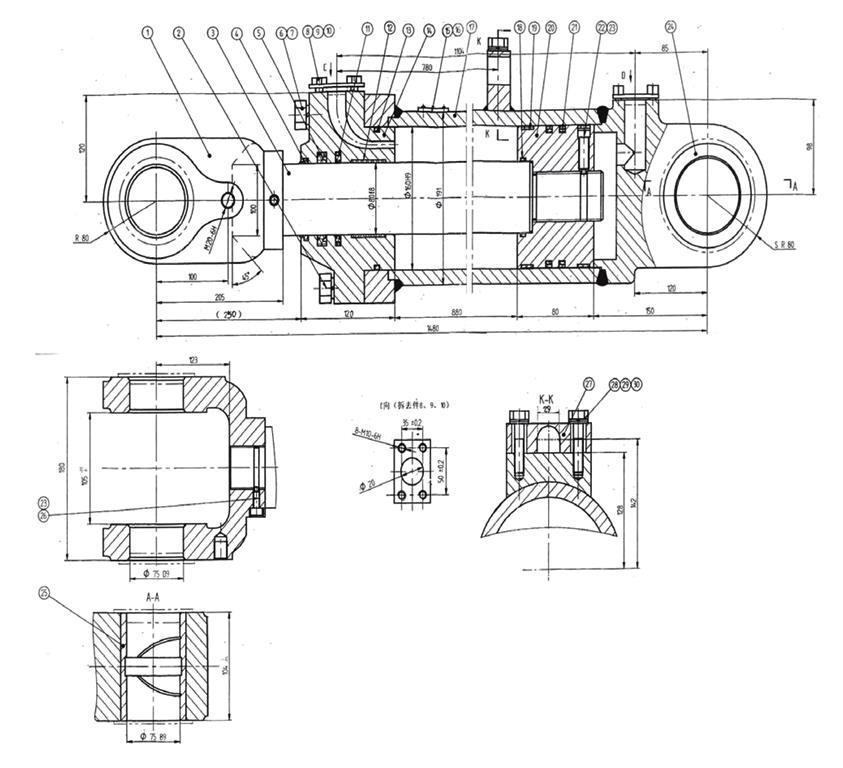

CF160/80/880 Lift Cylinder

← Z50E1010T38 Left Lift Cylinder Assembly and Z50E1011T38 Right Lift Cylinder Assembly Z50E1012T38 Tilting Cylinder Assembly →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CF160X80/880ER/E-01

Каталожный номер:CF160X80/880ER/E-01

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M16X70

Каталожный номер:GB/T5782-2000

Комплект:8

Примечание:

№ на схеме:3

Наименование:Piston Rod

Каталожный номер:CF160X80/880ER/E-02

Комплект:1

Примечание:

№ на схеме:4

Наименование:Ring FC80X90X6

Каталожный номер:GB/T107083

Комплект:1

Примечание:

№ на схеме:5

Наименование:Y-Ring Y80X95X12.5

Каталожный номер:GB/T107081

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M16X100

Каталожный номер:GB/T5782-2000

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer 16

Каталожный номер:GB/T93-1987

Комплект:10

Примечание:

№ на схеме:8

Наименование:Bolt M10X12

Каталожный номер:GB/T5781-2000

Комплект:4

Примечание:

№ на схеме:9

Наименование:Cover 50X35X

Каталожный номер:G015

Комплект:2

Примечание:

№ на схеме:10

Наименование:Plug

Каталожный номер:G025

Комплект:2

Примечание:

№ на схеме:11

Наименование:Seal CKS-0800

Каталожный номер:RB132

Комплект:1

Примечание:

№ на схеме:12

Наименование:Support Ring G80X39.5X2.5

Каталожный номер:RB132

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-Ring 150X5.3

Каталожный номер:GB/T34521

Комплект:1

Примечание:

№ на схеме:14

Наименование:Cover

Каталожный номер:CF160X80/880ER/E-03

Комплект:1

Примечание:

№ на схеме:15

Наименование:Scutcheon

Каталожный номер:G0282

Комплект:1

Примечание:

№ на схеме:16

Наименование:Rivet 2X4

Каталожный номер:GB/T827

Комплект:4

Примечание:

№ на схеме:17

Наименование:Cylinder

Каталожный номер:CF160X80/880ER/E-01

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-Ring 80X3.55

Каталожный номер:GB/T34521

Комплект:1

Примечание:

№ на схеме:19

Наименование:Support Ring S0160X14.8X3

Каталожный номер:RB132

Комплект:2

Примечание:

№ на схеме:20

Наименование:Piston

Каталожный номер:CK160X80/930EG/Z-0-068

Комплект:1

Примечание:

№ на схеме:21

Наименование:Seal CKW1600

Каталожный номер:RB132

Комплект:2

Примечание:

№ на схеме:22

Наименование:Screw M8X25

Каталожный номер:GB/T70.1

Комплект:1

Примечание:

№ на схеме:23

Наименование:Steel Ball 5

Каталожный номер:GB/T308

Комплект:2

Примечание:

№ на схеме:24

Наименование:Cover

Каталожный номер:G016-88

Комплект:4

Примечание:

№ на схеме:25

Наименование:Bushing

Каталожный номер:CF160X80/880ER/E-04

Комплект:1

Примечание:

№ на схеме:26

Наименование:Screw M8X12

Каталожный номер:GB/T70.1

Комплект:1

Примечание:

№ на схеме:27

Наименование:Clamp

Каталожный номер:CF160X80/880ER/E-05

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bolt M10X45

Каталожный номер:GB/T5781-2000

Комплект:2

Примечание:

№ на схеме:29

Наименование:Washer 10

Каталожный номер:GB/T93-1987

Комплект:2

Примечание:

№ на схеме:30

Наименование:Washer 10

Каталожный номер:GB/T95

Комплект:2

Примечание:
