Cab 3

← Cab 2 Z50E130103T38 Right Door and Z50E130102T38 Left Door →

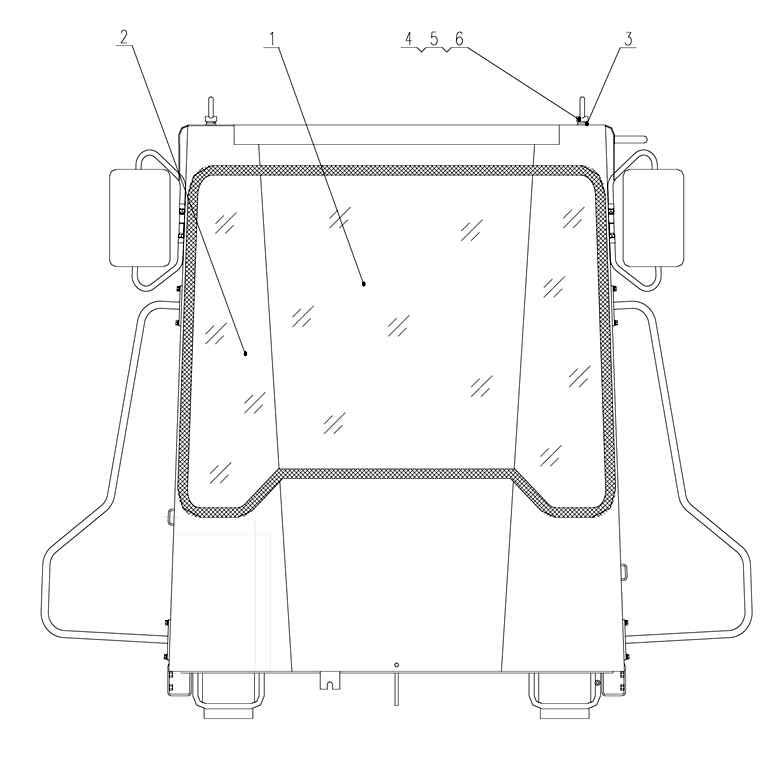

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Glass

Каталожный номер:Z50E130000004T46

Комплект:1

Примечание:

№ на схеме:2

Наименование:Glass

Каталожный номер:Z50E130000005T46

Комплект:2

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:Z50E130100003T10

Комплект:4

Примечание:

№ на схеме:6

Наименование:Bolt M16X30

Каталожный номер:GB/T825-1998

Комплект:4

Примечание:

№ на схеме:7

Наименование:Washer 16

Каталожный номер:GB95-85

Комплект:4

Примечание:

№ на схеме:8

Наименование:Washer 16

Каталожный номер:GB93-87

Комплект:4

Примечание:
