ZL3083f00 Steering Cylinder

ZL3083f00 Steering Cylinder

← CB-FDA40-F1-X-Y4 Gear Pump CL80X45285EG-OO Steering Cylinder →

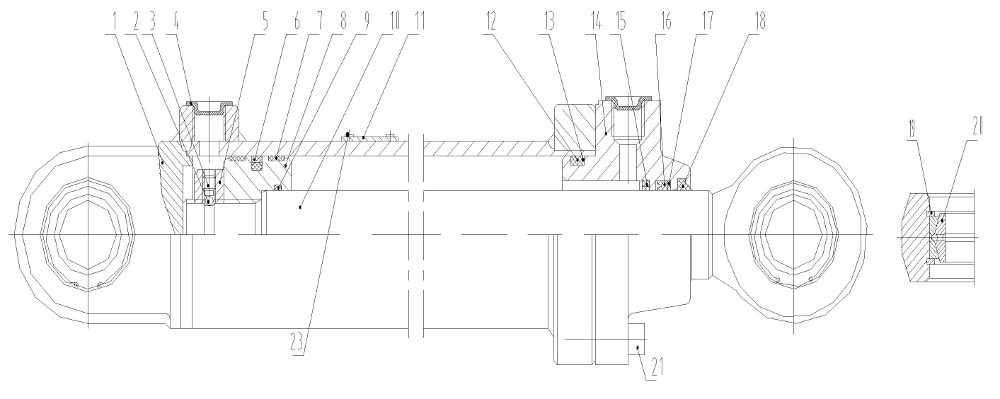

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cylinder Body
Каталожный номер:ZL30.8.3f.1.00
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:BallF5
Каталожный номер:GB/T308
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Screw M8x10
Каталожный номер:GB/T79-2000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Plug18.5
Каталожный номер:JB/ZQ3876-86
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Nut
Каталожный номер:ZL30.8.3f-1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Seal
Каталожный номер:CKW0800
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Support Ring
Каталожный номер:80X9.5X2.5
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Piston
Каталожный номер:ZL30.8.3f-2
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:O-Ring50X3.1
Каталожный номер:GB1235-76 O
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Piston Rod
Каталожный номер:ZL30.8.3f.2.00
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Scutcheon
Каталожный номер:Q/CGY MP-01
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:O-Ring80X5.7
Каталожный номер:GB1235-76
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Cylinder Cover
Каталожный номер:ZL30E80/45-1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Seal 45X55X6
Каталожный номер:
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Seal
Каталожный номер:CKS0450
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Dust Ring
Каталожный номер:K45 CK
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Snap Ring55
Каталожный номер:GB/T893.1-1986
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Bearing GE35ES
Каталожный номер:GB304.5-81
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:ScrewM10X40
Каталожный номер:GB/T70-2000
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:RivetF2x4
Каталожный номер:GB/T109-1986
Комплект:4
Примечание:
