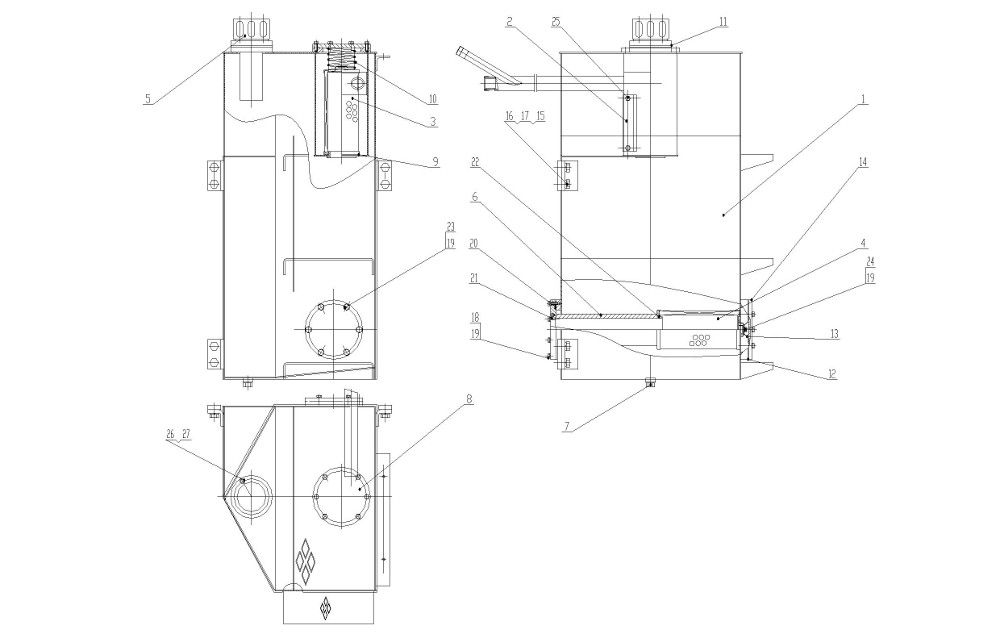

Z3BII1008 Hydraulic Oil Tank

← Z3BII1007 Control Mechanism Z3BII100801 Oil Tank →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil Tank

Каталожный номер:Z3BII100801

Комплект:1

Примечание:

№ на схеме:2

Наименование:Dipstick

Каталожный номер:YWZ-150

Комплект:1

Примечание:

№ на схеме:3

Наименование:Filter

Каталожный номер:YXL-188

Комплект:1

Примечание:

№ на схеме:4

Наименование:Filter

Каталожный номер:YXL-189

Комплект:1

Примечание:

№ на схеме:5

Наименование:Air Cleaner

Каталожный номер:QUQ2.5-40X3

Комплект:1

Примечание:

№ на схеме:6

Наименование:Seat

Каталожный номер:Z3BII100802

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plug

Каталожный номер:Z3BII100800004

Комплект:1

Примечание:

№ на схеме:8

Наименование:Flange

Каталожный номер:Z3BII100800001

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:Z3BII100800002

Комплект:1

Примечание:

№ на схеме:10

Наименование:Spring

Каталожный номер:Z3BII100800003

Комплект:1

Примечание:

№ на схеме:11

Наименование:Seal

Каталожный номер:CG50.10.4-4

Комплект:1

Примечание:

№ на схеме:12

Наименование:Seal

Каталожный номер:CG50.10.4-1

Комплект:1

Примечание:

№ на схеме:13

Наименование:Spring

Каталожный номер:CG50.10.4-3

Комплект:1

Примечание:

№ на схеме:14

Наименование:Cover

Каталожный номер:CG50.10.4-2

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt M16x25

Каталожный номер:GB/T5783-2000

Комплект:6

Примечание:

№ на схеме:16

Наименование:Washer 16

Каталожный номер:GB/T97.1-2002

Комплект:6

Примечание:

№ на схеме:17

Наименование:Washer 16

Каталожный номер:GB/T93-1987

Комплект:6

Примечание:

№ на схеме:18

Наименование:Bolt M8X25

Каталожный номер:GB/T5783-2000

Комплект:6

Примечание:

№ на схеме:19

Наименование:Washer8

Каталожный номер:GB/T93-1987

Комплект:20

Примечание:

№ на схеме:20

Наименование:0 O-Ring 125X5.30

Каталожный номер:GB3452.1-92

Комплект:2

Примечание:

№ на схеме:21

Наименование:O-Ring 67X3.55

Каталожный номер:GB3452.1-92

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-Ring 75X3.55

Каталожный номер:GB3452.1-92

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt M8X20

Каталожный номер:GB/T5783-86

Комплект:12

Примечание:

№ на схеме:24

Наименование:Bolt M8x16

Каталожный номер:GB5783-86

Комплект:2

Примечание:

№ на схеме:25

Наименование:Washer 10

Каталожный номер:JB982-77

Комплект:2

Примечание:

№ на схеме:26

Наименование:Screw

Каталожный номер:GB/T818-2000

Комплект:6

Примечание:

№ на схеме:27

Наименование:Washer 4

Каталожный номер:GB/T93-1987

Комплект:6

Примечание:
