Z3BII1005 Tilting Cylinder Elbow

Z3BII1005 Tilting Cylinder Elbow

← CG320-14075-00 Tilt Cylinder Z3BII1007 Control Mechanism →

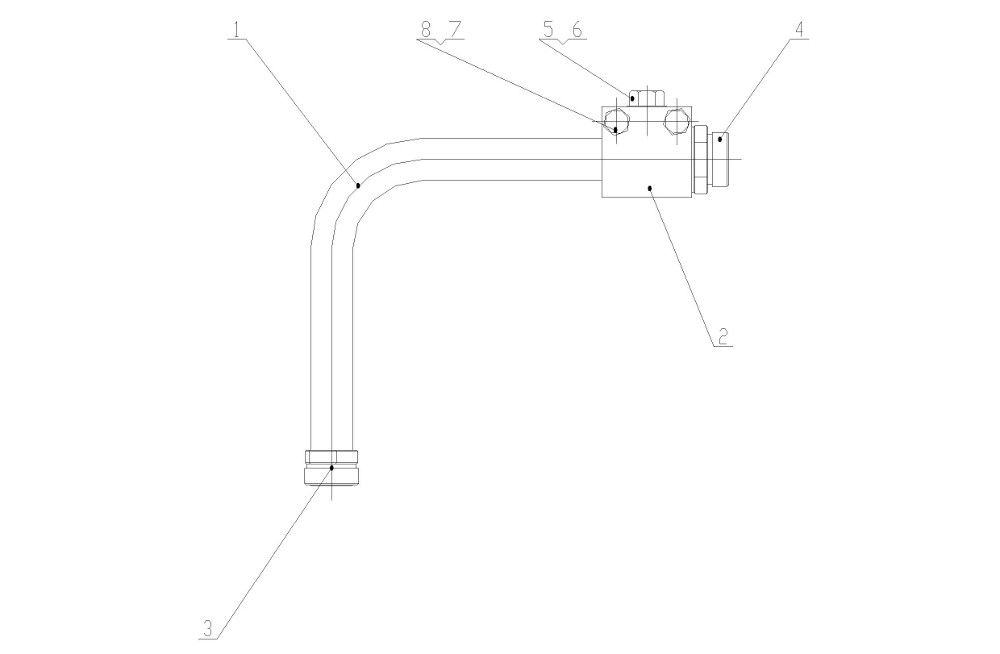

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Elbow
Каталожный номер:Z3BII100500001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Seat
Каталожный номер:Z3BII100500002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Connector
Каталожный номер:5DW-36-28
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Connector
Каталожный номер:1DH-36-33
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer 14
Каталожный номер:GB/T98-19772
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Plug M14x1.5
Каталожный номер:JB/T1000-1987
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer 10
Каталожный номер:GB/T93-1987
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt M10X20
Каталожный номер:GB/T5783-2000
Комплект:2
Примечание:
